Dell Alienware Aurora R16 Onderhoudshandleiding pagina 99

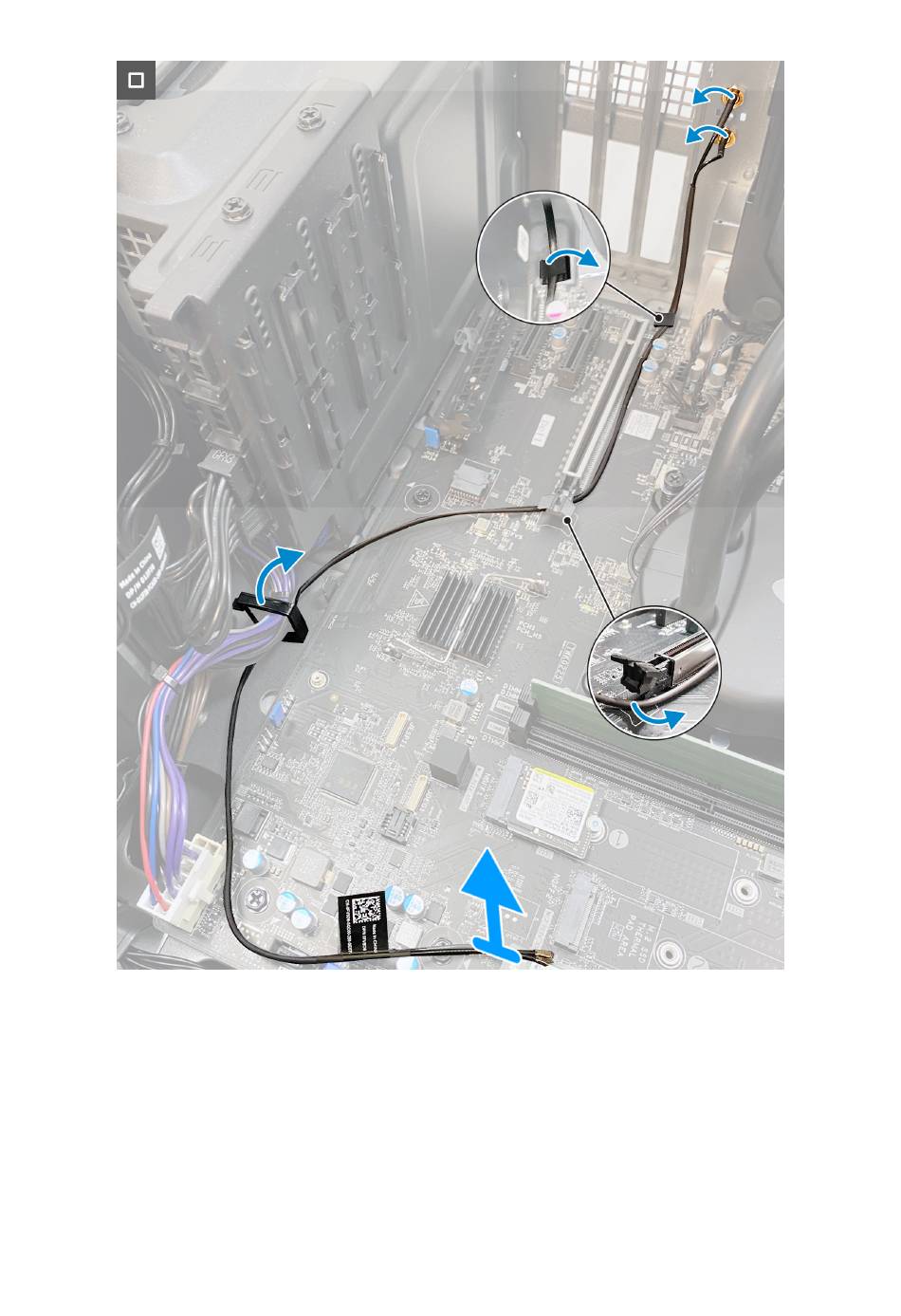

Afbeelding 50. De SMA-kabel verwijderen
Stappen
1. Verwijder de afsluitschroef en moeren waarmee de SMA-kabelconnector aan het chassis is bevestigd.
2. Leid de SMA-kabeleenheid door het slot op de achterste I/O.
3. Verwijder de SMA-kabel uit de routeringsklem op de systeemkaart.
4. Verwijder de routering van de SMA-kabel uit het PCIe x16-slot.
5. Til de SMA-kabelconnector uit het chassis.
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
99
