2. Koppel de kabel van de processorventilator los van de systeemkaart.
3. Draai de vier geborgde schroeven waarmee de processorventilator en koelplaat op de systeemkaart zijn bevestigd in
omgekeerde volgorde los.
4. Til de processorventilator en de koelplaat weg van de systeemkaart.
De processorventilator en koelplaateenheid plaatsen
WAARSCHUWING: De informatie in deze installatiesectie is alleen bedoeld voor geautoriseerde servicetechnici.
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens de installatieprocedure uit te voeren.
WAARSCHUWING: Als u de processor of de koelplaat vervangt, gebruikt u het meegeleverde thermische vet om ervoor te
zorgen dat de thermische geleidbaarheid wordt bereikt.
Over deze taak
De volgende afbeeldingen geven de locatie van de processorventilator en koelplaat aan en bieden een visuele weergave van de
plaatsingsprocedure.

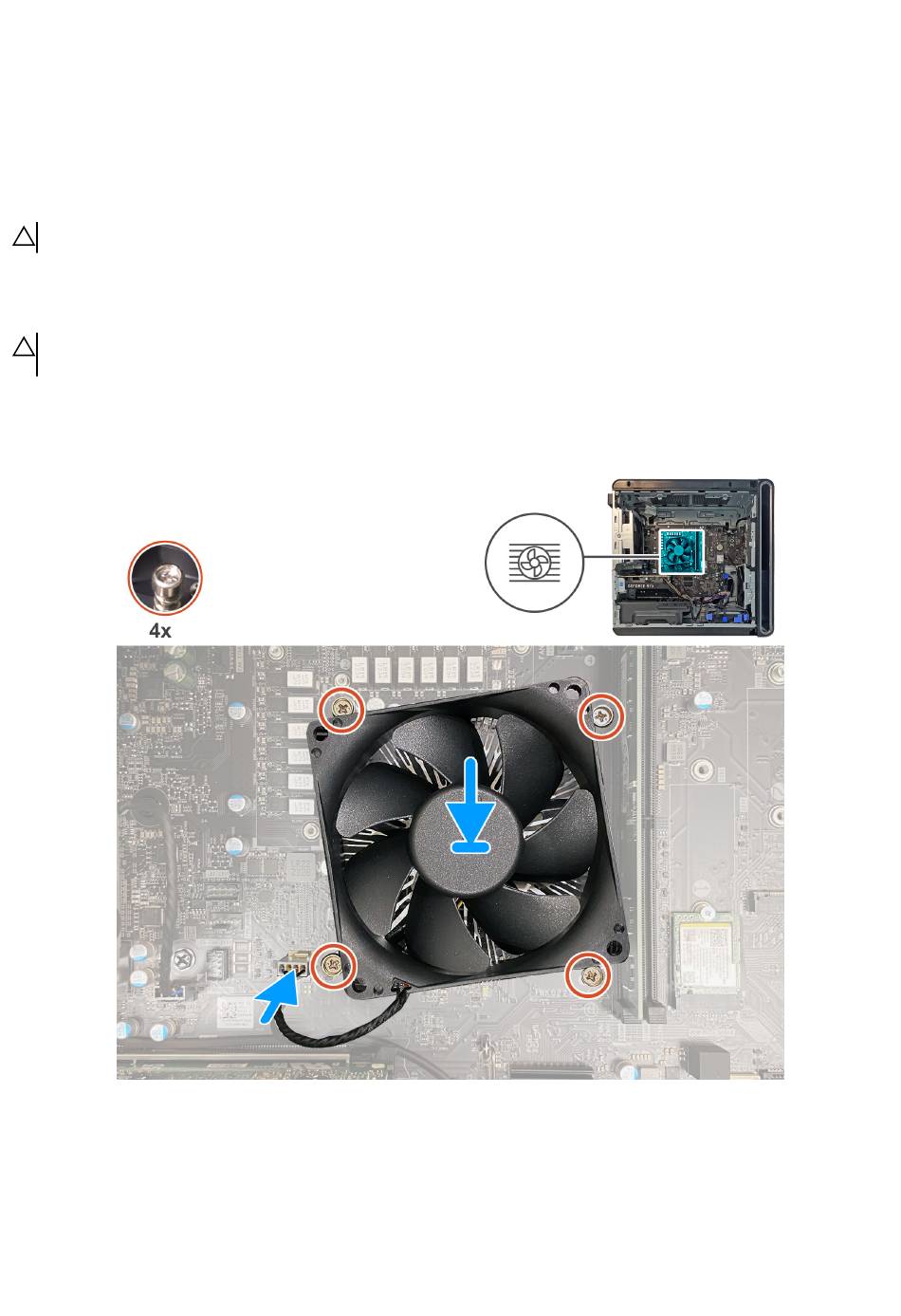

Afbeelding 40. De processorventilator en koelplaateenheid plaatsen
Stappen
1. Plaats de processorventilator en koelplaat op de processor.
2. Lijn de geborgde schroeven op de processorventilator en de koelplaat uit met de schroefgaten in de systeemkaart.
