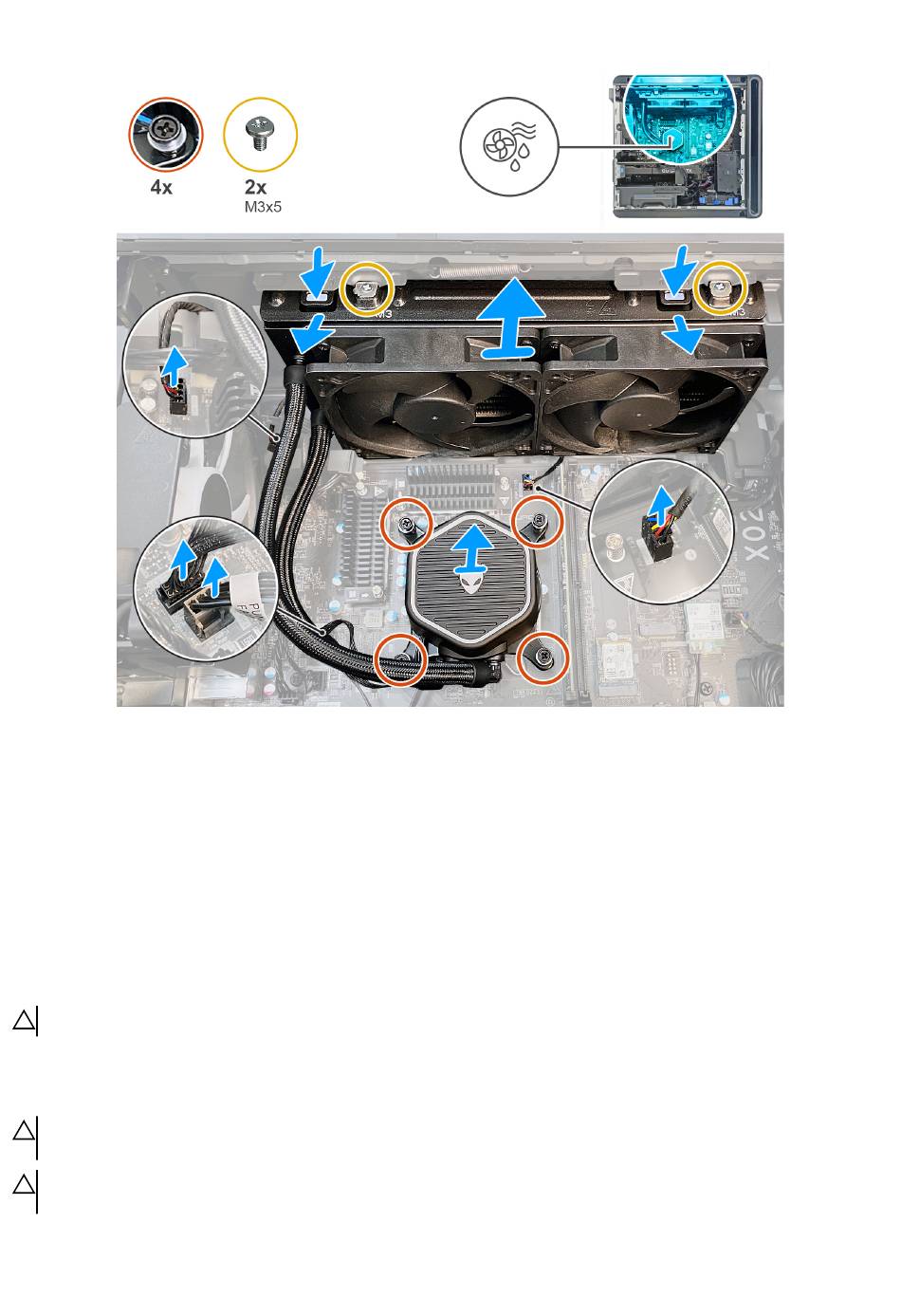

Afbeelding 43. De koelvloeistofeenheid van de processor verwijderen
Stappen
1. Leg de computer op de rechterkant.
2. Verwijder de twee schroeven (M3x5) waarmee de radiator en ventilatoreenheid aan het chassis zijn bevestigd.
3. Koppel de kabel van de radiator en ventilatoreenheid los van de systeemkaart.
4. Koppel de kabels van de processorkoeling los van de systeemkaart.
5. Draai de vier geborgde schroeven los waarmee de processorkoeling op de systeemkaart is bevestigd.
6. Maak het ontgrendelingsmechanisme los en til de processorkoeling samen met de kabels uit de systeemkaart.
De koelvloeistofeenheid van de processor plaatsen (240 mm)
WAARSCHUWING: De informatie in deze installatiesectie is alleen bedoeld voor geautoriseerde servicetechnici.
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens de installatieprocedure uit te voeren.
WAARSCHUWING: Onjuiste uitlijning van de vloeistofkoeling van de processor kan de systeemkaart en de processor
beschadigen.
WAARSCHUWING: Als u de processor of de koelplaat vervangt, gebruikt u het meegeleverde thermische vet om ervoor te
zorgen dat de thermische geleidbaarheid wordt bereikt.
