Dell Alienware Aurora R16 Onderhoudshandleiding pagina 94

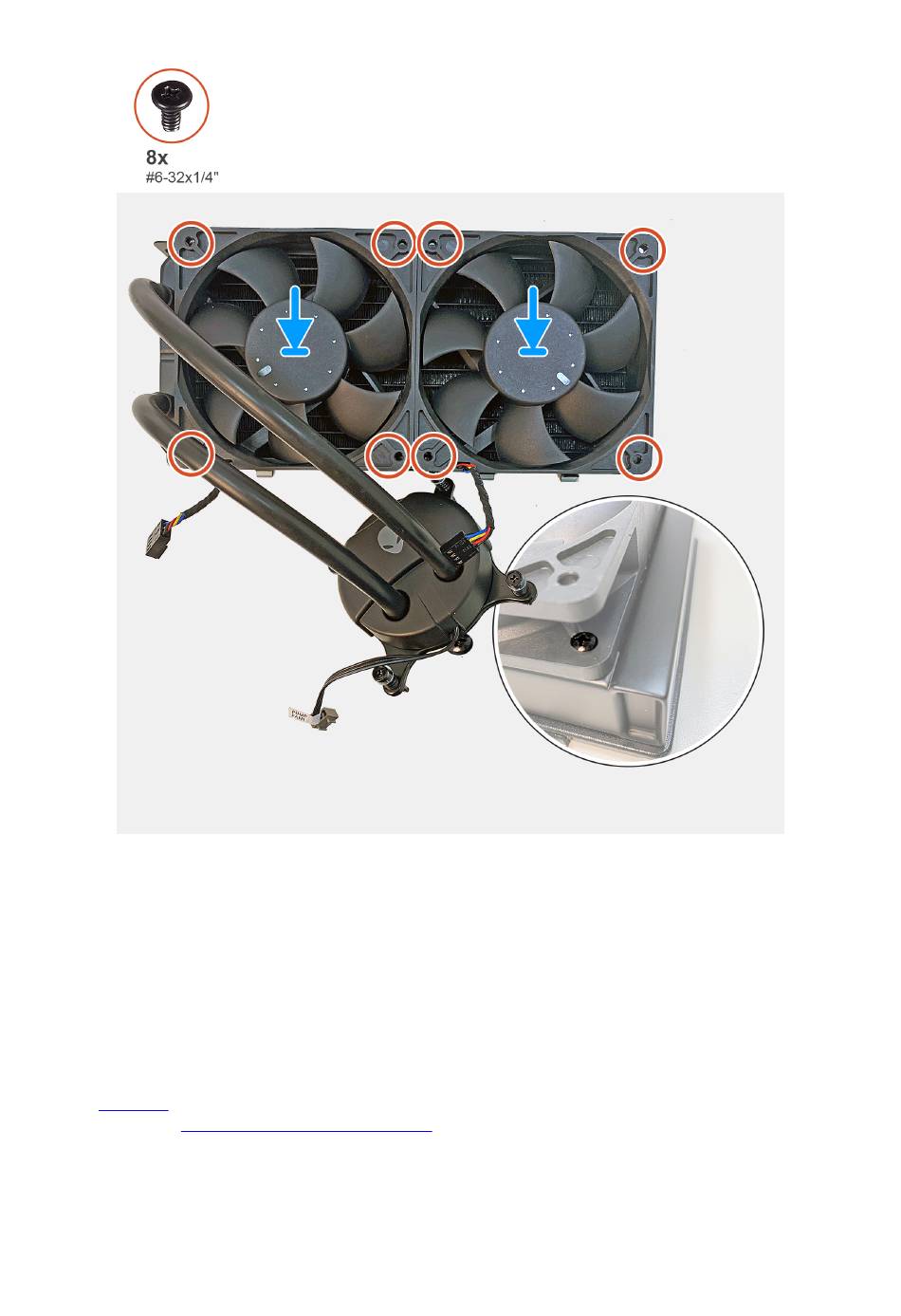

Afbeelding 46. De ventilator van de vloeistofkoelingseenheid plaatsen.
Stappen
1. Lijn de linkerventilator van de vloeistofkoelingseenheid uit en plaats deze op de vloeistofkoelingseenheid.
2. Plaats de vier schroeven (#6-32x1/4") terug waarmee de linkerventilator van de vloeistofkoelingseenheid aan de
vloeistofkoelingseenheid wordt bevestigd.
3. Lijn de rechterventilator van de vloeistofkoelingseenheid uit en plaats deze op de vloeistofkoelingseenheid.
4. Plaats de vier schroeven (#6-32x1/4") terug waarmee de rechterventilator van de vloeistofkoelingseenheid aan de
vloeistofkoelingseenheid wordt bevestigd.
Vervolgstappen
1. Plaats de linkerplaat.
2. Volg de procedure in
Nadat u in de computer hebt
94
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
gewerkt.
