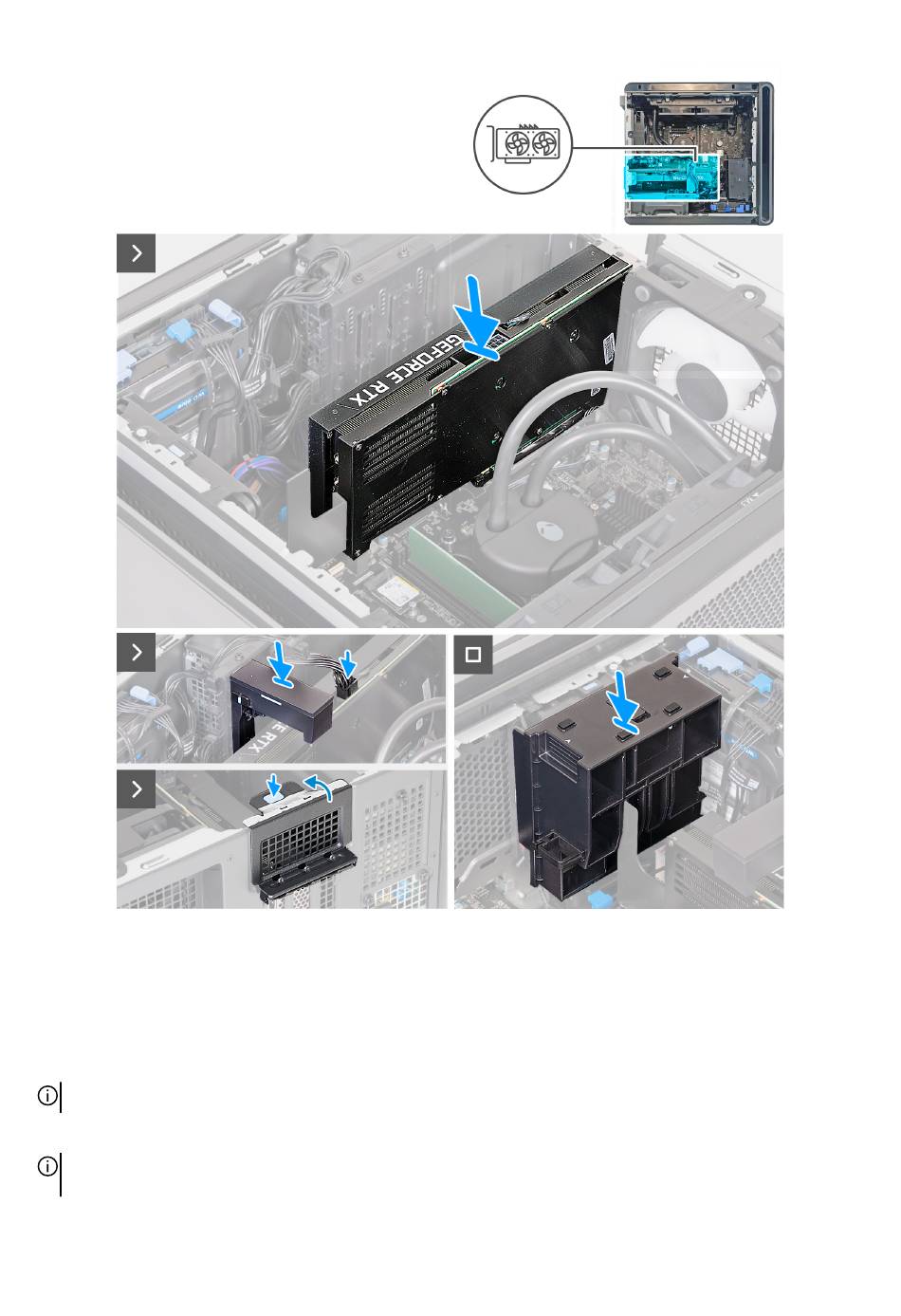

Afbeelding 22. De enkele grafische kaart plaatsen
Stappen
1. Plaats de kaart in het PCIe-slot en druk hem stevig aan totdat de enkele grafische kaart op zijn plaats vastklikt.
2. Sluit de klep van de uitbreidingskaart en klik de vergrendeling weer op zijn plaats.
3. Plaats de eindhouder van de grafische kaart terug over de onderste chassisventilator aan de voorzijde en schuif de vergrendeling
in de vergrendelingspositie.
OPMERKING: Sla deze stap over als uw grafische kaart niet wordt geleverd met een eindhouder voor een grafische kaart.
4. Lijn de beugel van de grafische kaart uit en plaats deze op het chassis en schuif de vergrendeling in de vergrendelingspositie.
OPMERKING: Sla deze stap over als uw grafische kaart niet wordt geleverd met een eindbeugel voor de grafische kaart of
een beugelhouder van de grafische kaart.
