Dell Alienware Aurora R16 Onderhoudshandleiding pagina 75

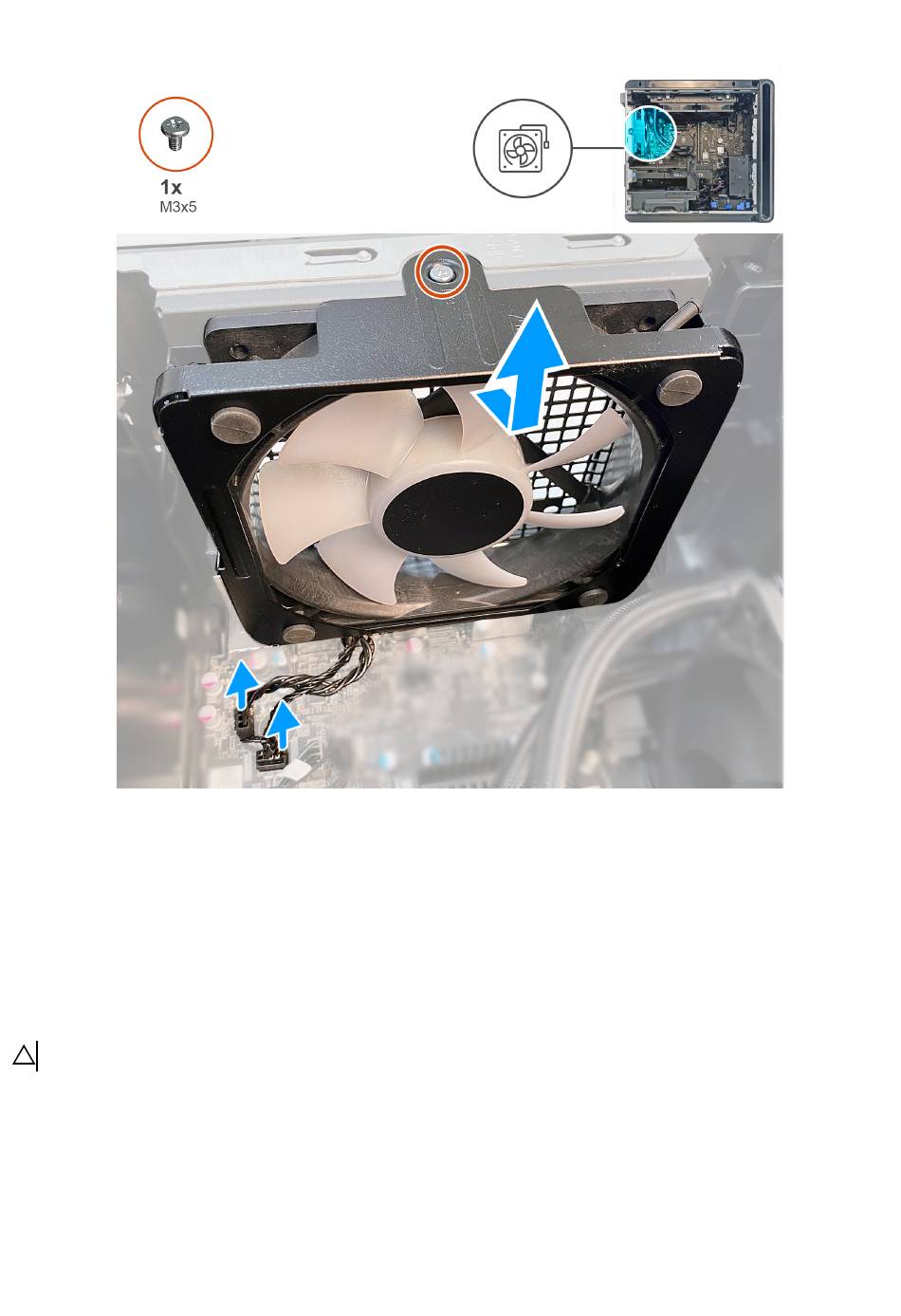

Afbeelding 33. De achterste chassisventilator verwijderen
Stappen
1. Leg de computer op de rechterkant.
2. Koppel de kabel van de achterste chassisventilator los van de systeemkaart.
3. Verwijder de schroef (M3x5) waarmee de achterste chassisventilator aan het chassis is bevestigd.
4. Schuif en til het achterchassis weg van het chassis.
De achterste chassisventilator plaatsen
WAARSCHUWING: De informatie in deze installatiesectie is alleen bedoeld voor geautoriseerde servicetechnici.
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens de installatieprocedure uit te voeren.
Over deze taak
De volgende afbeeldingen geven de locatie van de achterste chassisventilator aan en bieden een visuele weergave van de
installatieprocedure.
CRU's (door de klant zelf te vervangen onderdelen) verwijderen en installeren
75
