Dell Alienware Aurora R16 Onderhoudshandleiding pagina 81

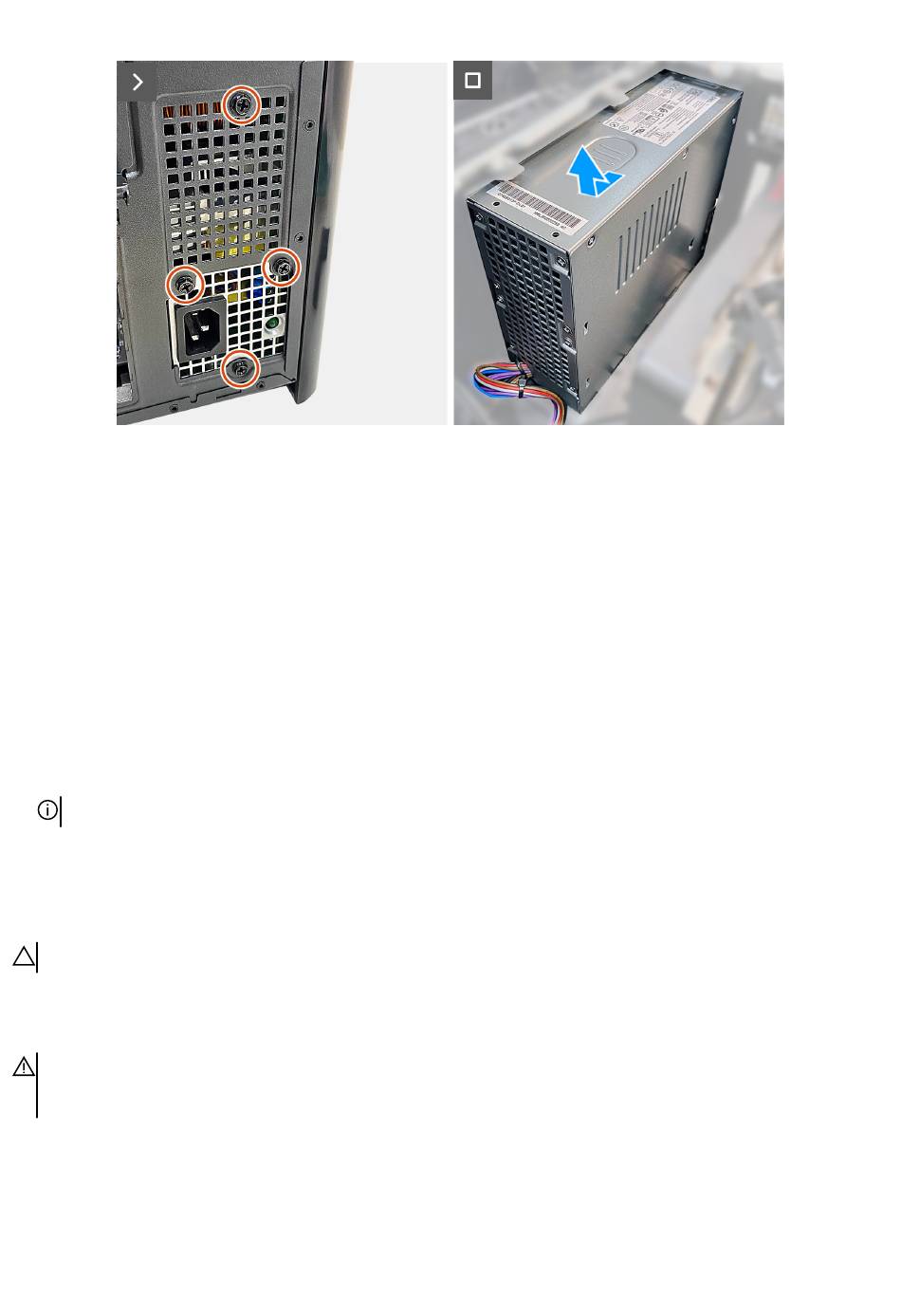

Afbeelding 36. De voedingseenheid verwijderen
Stappen
1. Leg de computer op de rechterkant.
2. Koppel de kabels van de voedingseenheid los van de verlengkabels van de voedingseenheid aan de rechterkant van de
computer.
3. Noteer hoe de kabels lopen wanneer u de kabels van de voedingseenheid verwijdert uit het slot aan de rechterkant van de
computer.
4. Haal de kabels van de voedingseenheid uit de borgklem.
5. Druk op de ontgrendelingsklemmen op de voedingsconnectoren en koppel de voedingskabels los van de systeemkaart.
6. Druk op de ontgrendelingsklemmen op de voedingsconnectoren van de grafische kaart en koppel de voedingskabels van de
grafische kaart los van de voedingseenheid.
7. Schuif de ontgrendeling in de ontgrendelingspositie en til de beugel van de grafische kaart weg van de grafische kaart.
8. Verwijder de twee schroeven (#6-32x1/4") waarmee de beugel van de voedingseenheid aan de voedingseenheid is bevestigd.
9. Schuif en til de voedingseenheidsbeugel uit de voedingseenheid.
10. Verwijder de vier schroeven (#6-32x1/4") waarmee de voedingseenheid aan het chassis is bevestigd.
OPMERKING: Het aantal geborgde schroeven in de voedingseenheid is afhankelijk van de bestelde configuratie.
11. Schuif en til de voeding samen met de kabels uit het chassis.
De voedingseenheid plaatsen
WAARSCHUWING: De informatie in deze installatiesectie is alleen bedoeld voor geautoriseerde servicetechnici.
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens de installatieprocedure uit te voeren.
GEVAAR: De kabels en poorten op de achterzijde van de voeding zijn kleurgecodeerd om de wattage aan te geven.
Zorg ervoor dat u de kabel aansluit op de juiste poort. Als u dit niet doet, kunnen de voeding en/of systeemonderdelen
beschadigd raken.
Over deze taak
De volgende afbeeldingen geven de locatie van de voedingseenheid aan en bieden een visuele weergave van de
plaatsingsprocedure.
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
81
