15.5 Koelmiddelleiding isoleren
15.5.1 Gasafsluiter isoleren
LREN8~12A + LRNUN5A
CO₂ ZEAS buitenunit en capacity up unit
4P704142-1C – 2024.12
1 Breng het stikstofgas tot 0,05 MPa onder druk (om het vacuüm te breken) en
vacumeer gedurende minstens 2 uur.
2 Vacuümdroog de unit daarna minstens 1 uur tot –100,7 kPaG (–1,007 barg) of
minder.
3 Breek het vacuüm en vacuümdroog opnieuw als de druk geen –100,7 kPaG (–
1,007 barg) of minder bereikt.
4 Laat de unit meer dan 1 uur staan met een vacuümdruk van –100,7 kPaG (–
1,007 barg) of minder. Controleer op de vacuümmeter of de druk niet stijgt.
Na de lektest en het vacuümdrogen moeten de leidingen worden geïsoleerd. Houd
hierbij rekening met de volgende punten:
▪
Isoleer altijd de vloeistof- en de gasleidingen (voor alle units).
▪
Voor vloeistof- en gasleiding: Gebruik hittebestendig polyethyleenschuim dat
bestand is tegen een temperatuur van 70°C.
Isolatiedikte
Houd rekening met de volgende punten bij de bepaling van de isolatiedikte:
Leiding
Vloeistofleiding
Gasleiding
Afhankelijk van de lokale weersomstandigheden, kan dikkere isolatie vereist zijn.
Als de omgevingstemperatuur boven 30°C stijgt en de vochtigheid boven 80%.
▪
Gebruik vloeistofleidingen die ≥5 mm dikker zijn
▪
Gebruik gasleidingen die ≥20 mm dikker zijn

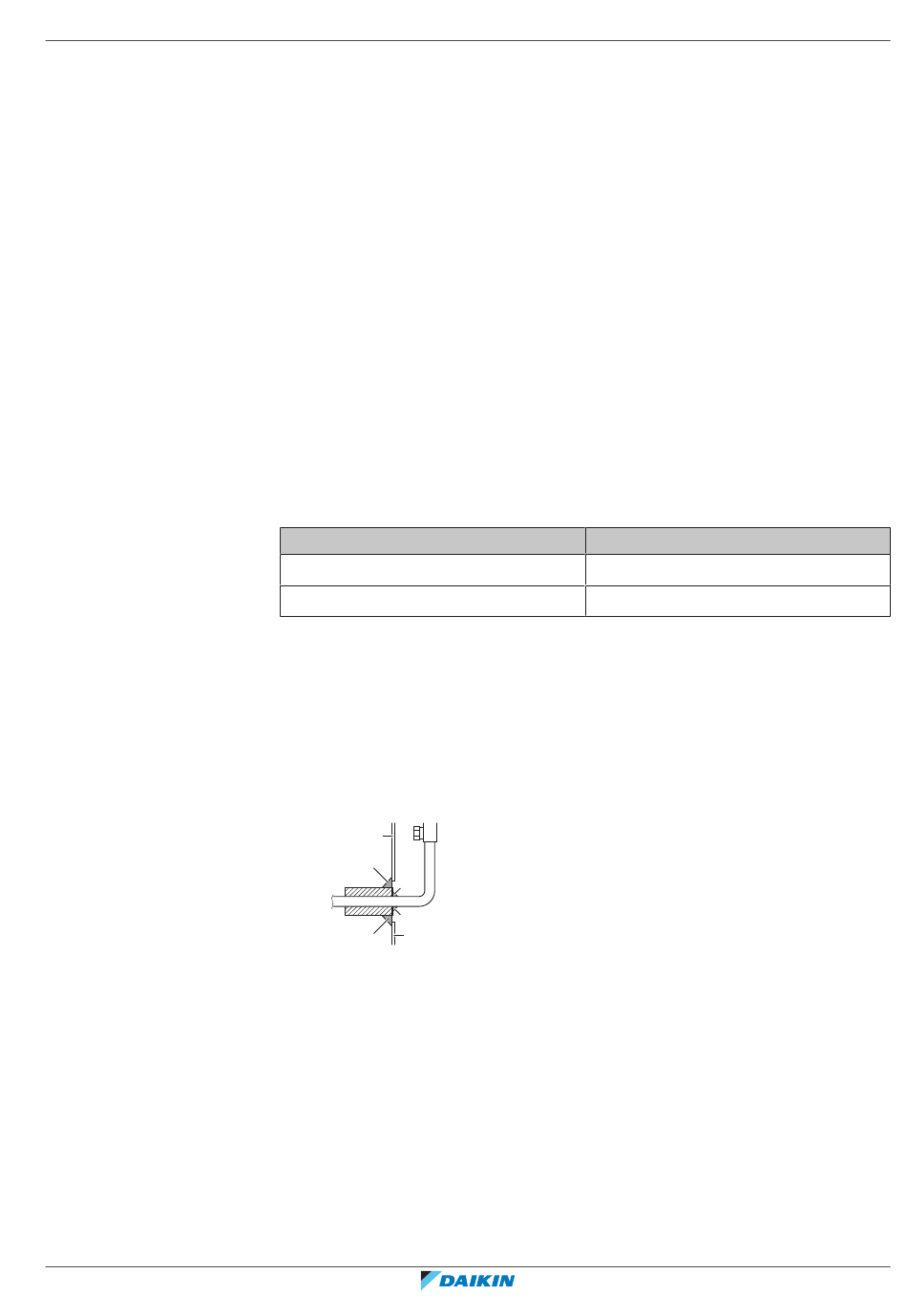

Isolatie afdichten
Breng afdichting aan tussen de isolatie en het voorpaneel van de unit om te
voorkomen dat er water of condenswater in de unit terechtkomt.
b
a
a
a
b
a
a Afdichtingsmateriaal
b Voorpaneel
De gasleidingen en de afsluiter kunnen een temperatuur bereiken tot –40°C.
Daarom moeten om veiligheidsredenen deze onderdelen worden geïsoleerd zodra
alle tests zijn uitgevoerd.
1 Installeer de accessoire isolatiebuis rond het klephuis van de gasafsluiter.
▪ Plaats de accessoire isolatiebuis rond het klephuis van de gasafsluiter.
15
Installatie van de leidingen
|
Minimumtemperatuur tijdens werking
0°C
–40°C
Uitgebreide handleiding voor de installateur en de gebruiker
105
