16
|
Elektrische installatie
16.1.3 Over het voldoen aan de normen inzake elektriciteit
Uitgebreide handleiding voor de installateur en de gebruiker
110

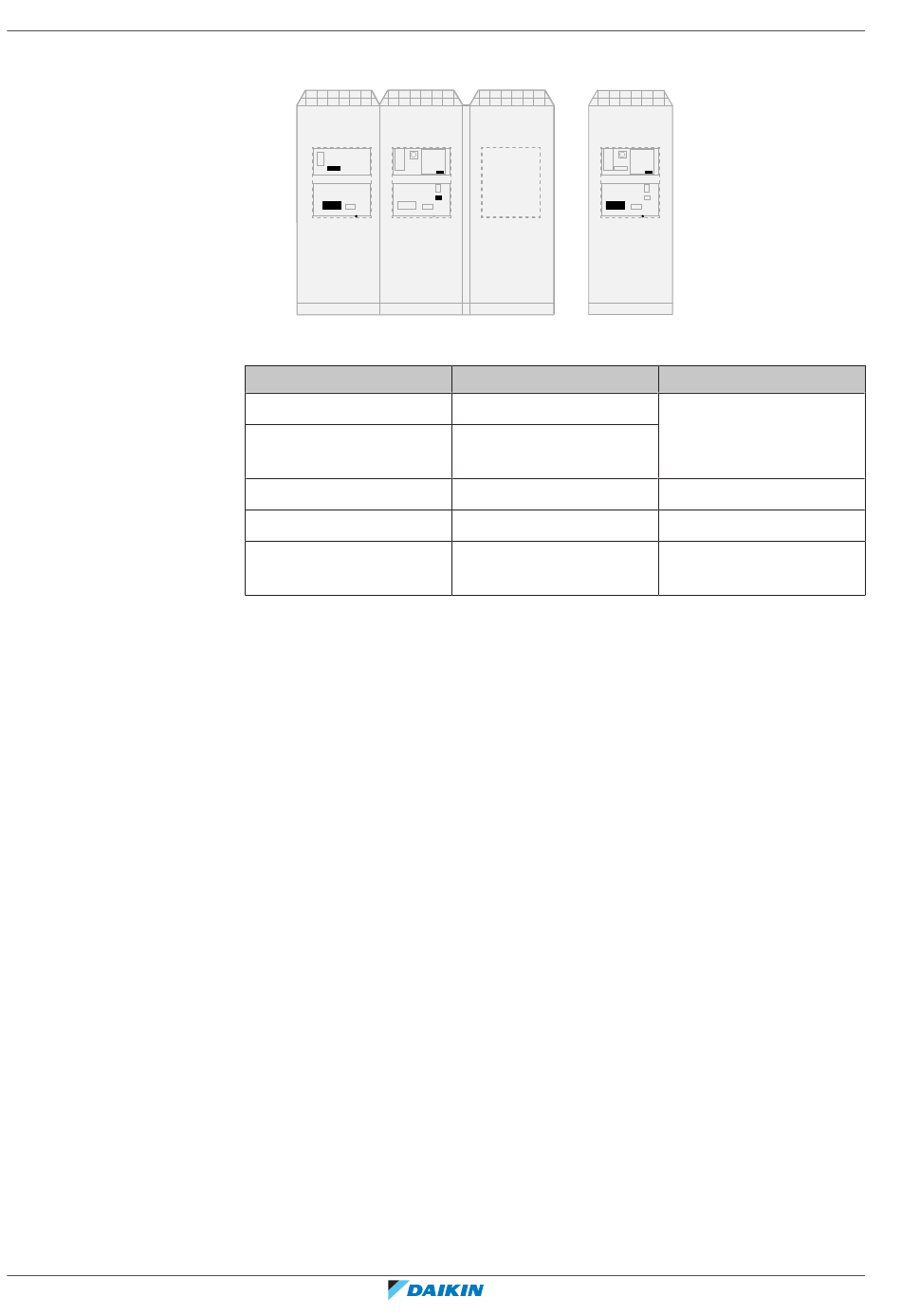

Aanhaalmomenten
a
X4M
X1M
PE
a Klemmen op buitenunit
b Klemmen op capacity up unit
Aansluitklem
X1M: Elektrische voeding
PE: Beschermende
aarding (schroef)
X4M: Outputsignalen
X5M: Afstandsschakelaars
X1M (A1P): DIII-
transmissiebedrading
Deze apparatuur (LREN* en LRNUN*) is conform met:
▪
Deze apparatuur is conform met EN/IEC 61000‑3‑11 op voorwaarde dat de
systeemimpedantie Z
tussen de voeding van de gebruiker en het openbare systeem.
-
EN/IEC 61000‑3‑11 = Europese/Internationale Technische Norm die de
beperkingen vastlegt voor spanningsveranderingen, spanningsschommelingen
en flikkeren in openbare laagspanningssystemen voor apparatuur met een
nominale stroom ≤75 A.
-
Het behoort tot de verantwoordelijkheid van de installateur of gebruiker van
de apparatuur om ervoor te zorgen, indien nodig in overleg met de
distributienetwerkbeheerder, dat de apparatuur ALLEEN wordt aangesloten op
een voeding met een systeemimpedantie Z
▪
Deze apparatuur is conform met EN/IEC 61000‑3‑12 op voorwaarde dat de
systeemimpedantie S
de voeding van de gebruiker en het openbare systeem.
-
EN/IEC 61000‑3‑12 = Europese/internationale technische norm die de grenzen
vastlegt inzake harmonische stromen geproduceerd door apparatuur
aangesloten op openbare laagspanningssystemen met een ingangsstroom
>16 A en ≤75 A per fase.
-
Het behoort tot de verantwoordelijkheid van de installateur of de gebruiker
van de apparatuur om ervoor te zorgen, indien nodig in overleg met de
distributienetwerkbeheerder, dat de apparatuur ALLEEN wordt aangesloten op
een voeding met een kortsluitvermogen S
minimum S
-waarde.
sc
b
X1M (A1P)
X5M
X1M
Schroefmaat
M8
M8
M4
M3,5
M3,5
kleiner dan of gelijk aan Z
sys
groter dan of gelijk aan S
sc
X1M (A1P)
PE
Aanhaalmoment (N•m)
5,5~7,3
1,18~1,44
0,79~0,97
0,80~0,96
is op het interfacepunt
max
kleiner dan of gelijk aan Z
sys
is op het interfacepunt tussen
sc
dat groter dan of gelijk is aan de
sc
LREN8~12A + LRNUN5A
CO₂ ZEAS buitenunit en capacity up unit
4P704142-1C – 2024.12
.
max
