15
|
Installatie van de leidingen
15.3.7 Richtlijnen bij de installatie van een droger
15.3.8 Richtlijnen bij de installatie van een filter
Uitgebreide handleiding voor de installateur en de gebruiker
96

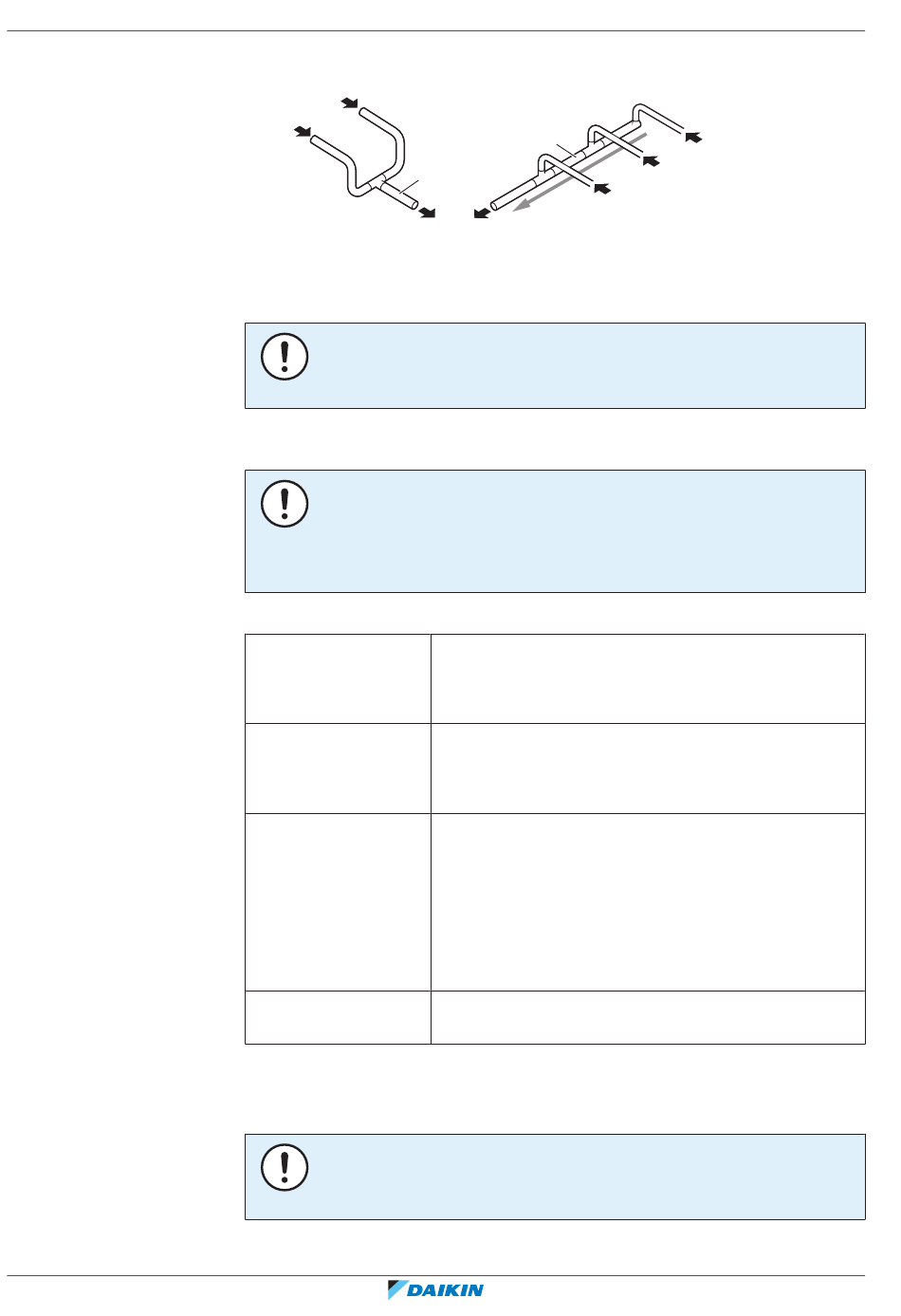

Leg de aftakleiding altijd hoger dan de hoofdleiding om te voorkomen dat
koelmiddelolie in de binnenunits stroomt.
a
a Van de binnenunits
b Naar de buitenunits
c Hoofdkoelmiddelleiding
d Aflopend
OPMERKING
Voorkom schade door vorst of trillingen waar verbindingen worden gebruikt op
leidingen.
OPMERKING
Gebruik de unit NIET zonder geïnstalleerde droger op de vloeistofleiding. Mogelijk
gevolg: Zonder droger kan bij gebruik van de unit een verstopte expansieklep of
hydrolyse van de koelmiddelolie en de koperen beplating van de compressor worden
veroorzaakt.
Installeer een droger op de vloeistofleiding:
Drogertype
Waar/hoe
Bij het braseren
Stroomrichting
(a)
Volg de instructies in de montagehandleiding van de droger.
OPMERKING
Gebruik de unit NIET zonder een filter op de gasleiding om te voorkomen dat er vuil
binnendringt.
Installeer een filter op de gasleiding:
c
c
d
b
b
Watercapaciteit van druppels R744 bij 60°C: 200
Aanbevolen droger voor gebruik met transkritisch CO
Voor LREN*: GMC Refrigerazione type CSR485CO2
Installeer de droger zo dicht mogelijk bij de buitenunit.
Installeer de droger op de vloeistofleiding.
Installeer de droger horizontaal.
Volg de braseerinstructies in de handleiding van de
droger.
Verwijder het drogerdeksel net voor u gaat braseren (om
opname van vochtigheid te voorkomen).
Repareer eventueel bij het braseren verbrande
drogerlak. Neem contact op met de fabrikant voor meer
informatie over de reparatielak.
Als op de droger een stroomrichting staat aangegeven,
installeer hem dan in de goede richting.
a
a
LREN8~12A + LRNUN5A
CO₂ ZEAS buitenunit en capacity up unit
4P704142-1C – 2024.12
:
