25
|
Technische gegevens

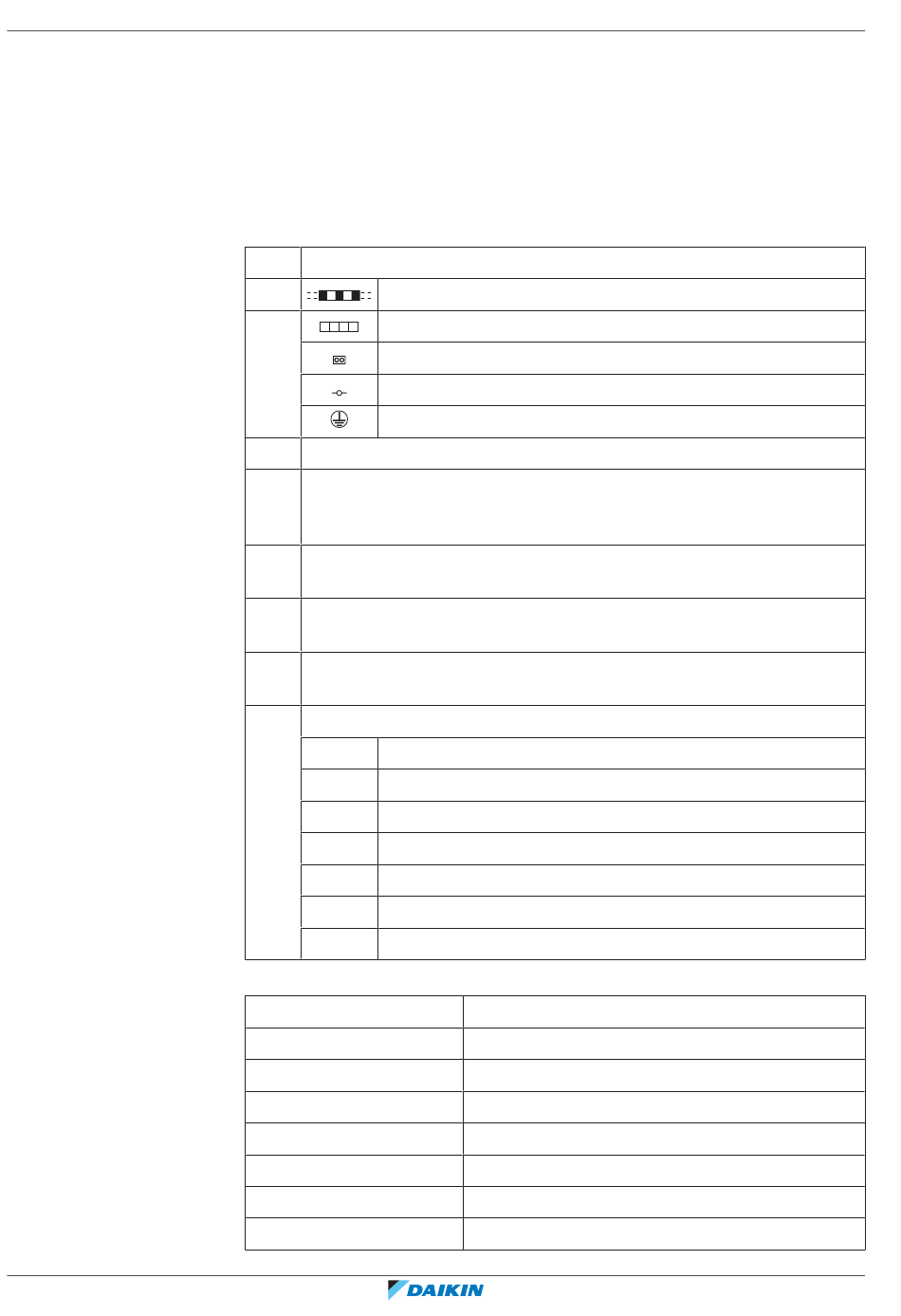

25.4 Bedradingsschema: Buitenunit
Uitgebreide handleiding voor de installateur en de gebruiker
158
Het bedradingsschema wordt bij de unit geleverd:
▪
Voor de buitenunit: Op de binnenkant van het linker deksel van de schakelkast.
▪
Voor de capacity up unit: Op de binnenkant van het deksel van de schakelkast.
Buitenunit
Opmerkingen:
1
Dit bedradingsschema geldt alleen voor de buitenunit.
2
Lokale bedrading
3
Klemmenstrook
Connector
Aansluitklem
Beschermende aarding (schroef)
4
S1S is standaard ingesteld op OFF. Stel in op ON of REMOTE voor werking.
5
Gebruik een spanningsloos contact voor microstroom (≤1 mA, 12 V DC).
Voor meer informatie over de afstandsschakelaars, zie details in
"16.5.1 Laagspanningsbedrading –
6
Output (voorzichtig, waarschuwing, draaien, werking) is 220-240 V AC,
met een maximumbelasting van 0,5 A.
7
Voor meer informatie over de drukknoppen BS1~BS3 en de DIP-
schakelaars DS1+DS2, zie
8
Gebruik de unit niet door beveiligingen te kortsluiten (S1PH, S2PH en
S3PH).
9
Kleuren:
BLK
Zwart
RED
Rood
BLU
Blauw
WHT
Wit
GRN
Groen
YLW
Geel
PNK
Roze
Legende:
A1P
A2P
A3P
A4P
A5P
A6P
A7P
A8P
Buitenunit" [
"19.1 Lokale instellingen
Printplaat (hoofd 1)
Printplaat (hoofd 2)
Printplaat (M1C)
Printplaat (M2C)
Printplaat (M3C)
Printplaat (ruisfilter) (M1C)
Printplaat (ruisfilter) (M2C)
Printplaat (ruisfilter) (M3C)
4
115].
4
uitvoeren" [
130].
LREN8~12A + LRNUN5A
CO₂ ZEAS buitenunit en capacity up unit
4P704142-1C – 2024.12
