16.6 Aansluitingen met de capacity up unit
16.6.1 Laagspanningsbedrading – Capacity up unit
LREN8~12A + LRNUN5A
CO₂ ZEAS buitenunit en capacity up unit
4P704142-1C – 2024.12
Details – Voeding
Zie
"16.4 Specificaties van standaard
OPMERKING
▪
Houd de voedingskabel en de transmissiekabel van elkaar gescheiden (≥50 mm).
De transmissiebedrading en de voedingsbedrading mogen kruisen, maar ze
mogen niet parallel lopen.
▪
De transmissiebedrading en de voedingsbedrading mogen NIET in contact komen
met de interne leidingen om te voorkomen dat de bedrading beschadigd wordt
door hete leidingen.
▪
Sluit het deksel stevig en schik de elektrische draden zodanig dat het deksel of
andere onderdelen niet loskomen.
Laagspanningsbedrading
Hoogspanningsbedrading

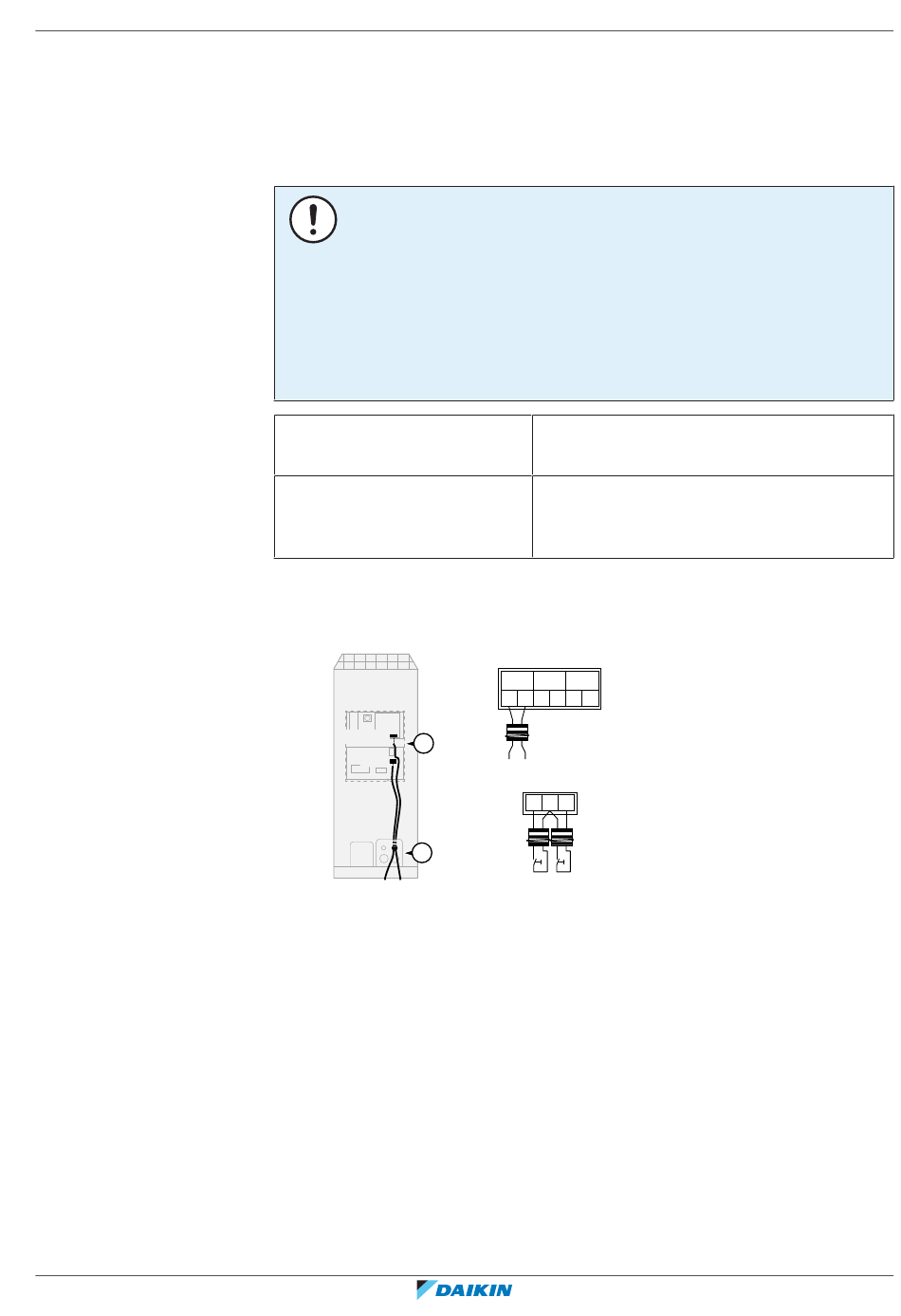

Aansluitingen/routering/bevestiging
X1M (A1P)
1
X3M
2
b/c a
X1M (A1P) DIII-transmissiebedrading:
a: Naar buitenunit
X3M Afstandsschakelaars:
b: Schakelaar bediening op afstand
c: Schakelaar geluidsarm op afstand
16
bedradingscomponenten" [
▪
DIII-transmissiebedrading
▪
Afstandsschakelaars (werking, geluidsarm)
▪
Outputsignalen (voorzichtig, waarschuwing,
draaien)
▪
Voeding (inclusief aarding)
X1M (A1P)
TO
TO
TO
IN/D UNIT
OUT/D UNIT
MULTI UNIT
F1
F2
F1
F2 Q1 Q2
a
X3M
1
2
3
b
c
Uitgebreide handleiding voor de installateur en de gebruiker
Elektrische installatie
|
4
114].
