LREN8~12A + LRNUN5A
CO₂ ZEAS buitenunit en capacity up unit
4P704142-1C – 2024.12
b
a
c
a Ronde krimpklem
b Uitgesneden gedeelte
c Schotelring

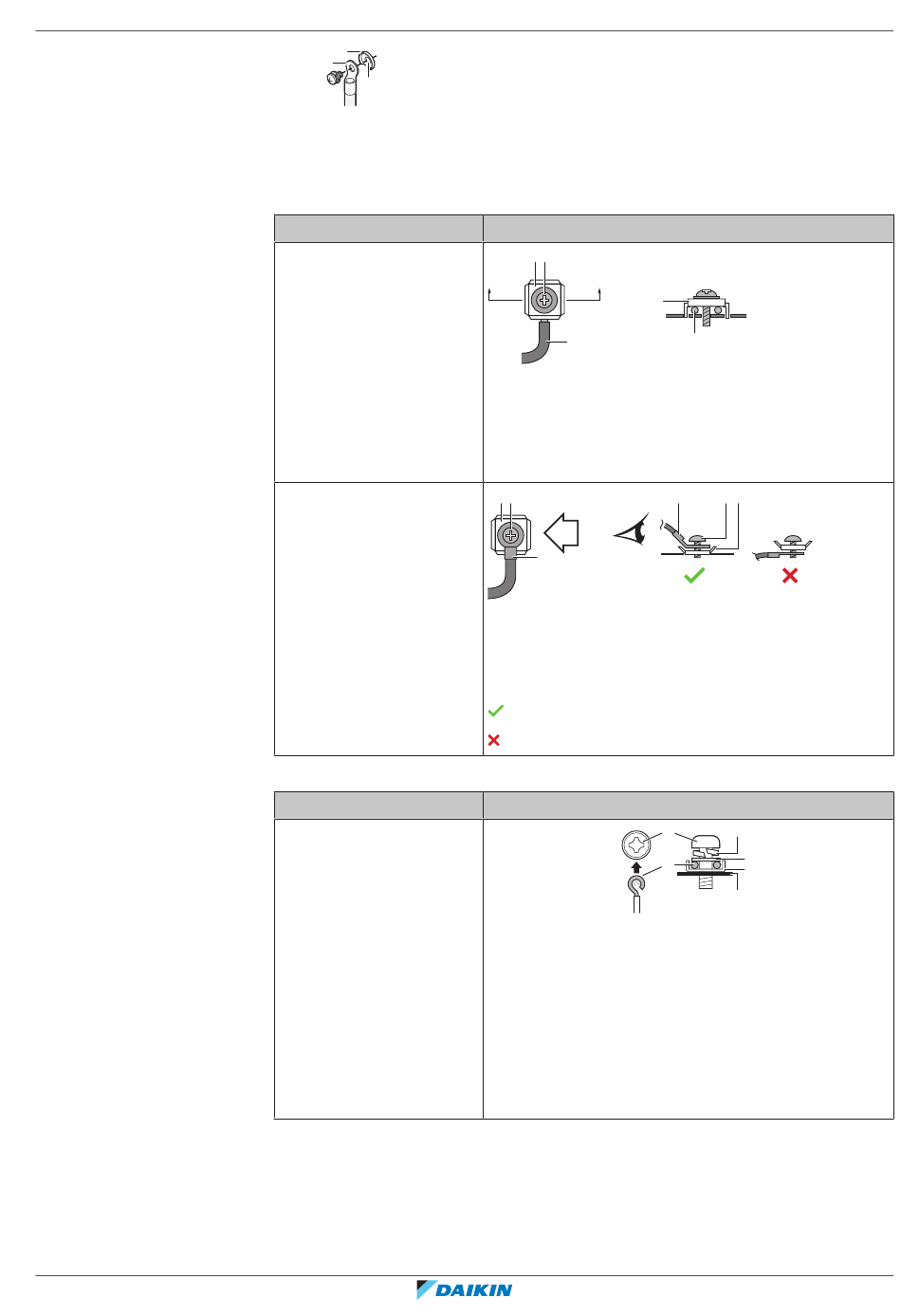

Gebruik de volgende methodes om de draden te verbinden:
Draadtype
Éénaderige draad
Of
Geslagen geleider
samengedraaid voor
"vaste" verbinding
Gevlochten geleider met
rond oog
Voor aardingsaansluitingen, gebruik de volgende methode:
Draadtype
Éénaderige draad
Of
Geslagen geleider
samengedraaid voor
"vaste" verbinding
16
Methode
c b
A
A´
c
a
a Draad met open lus (eenaderig of samengedraaide
geslagen geleider)
b Schroef
c Platte sluitring
c b
B
B
a
a Klem
b Schroef
c Platte sluitring
Toegelaten
NIET toegelaten
Methode
a Rechtsom gedraaide draad (eenaderig of
samengedraaide geslagen geleider)
b Schroef
c Veerring
d Platte ring
e Koppelingsring
f Plaatmetaal
Uitgebreide handleiding voor de installateur en de gebruiker
Elektrische installatie
|
AA´
a
a
b
c
b
c
d
a
e
f
109
