15
|
Installatie van de leidingen
15.2 Gebruik van afsluiters en servicepoorten
Uitgebreide handleiding voor de installateur en de gebruiker
82

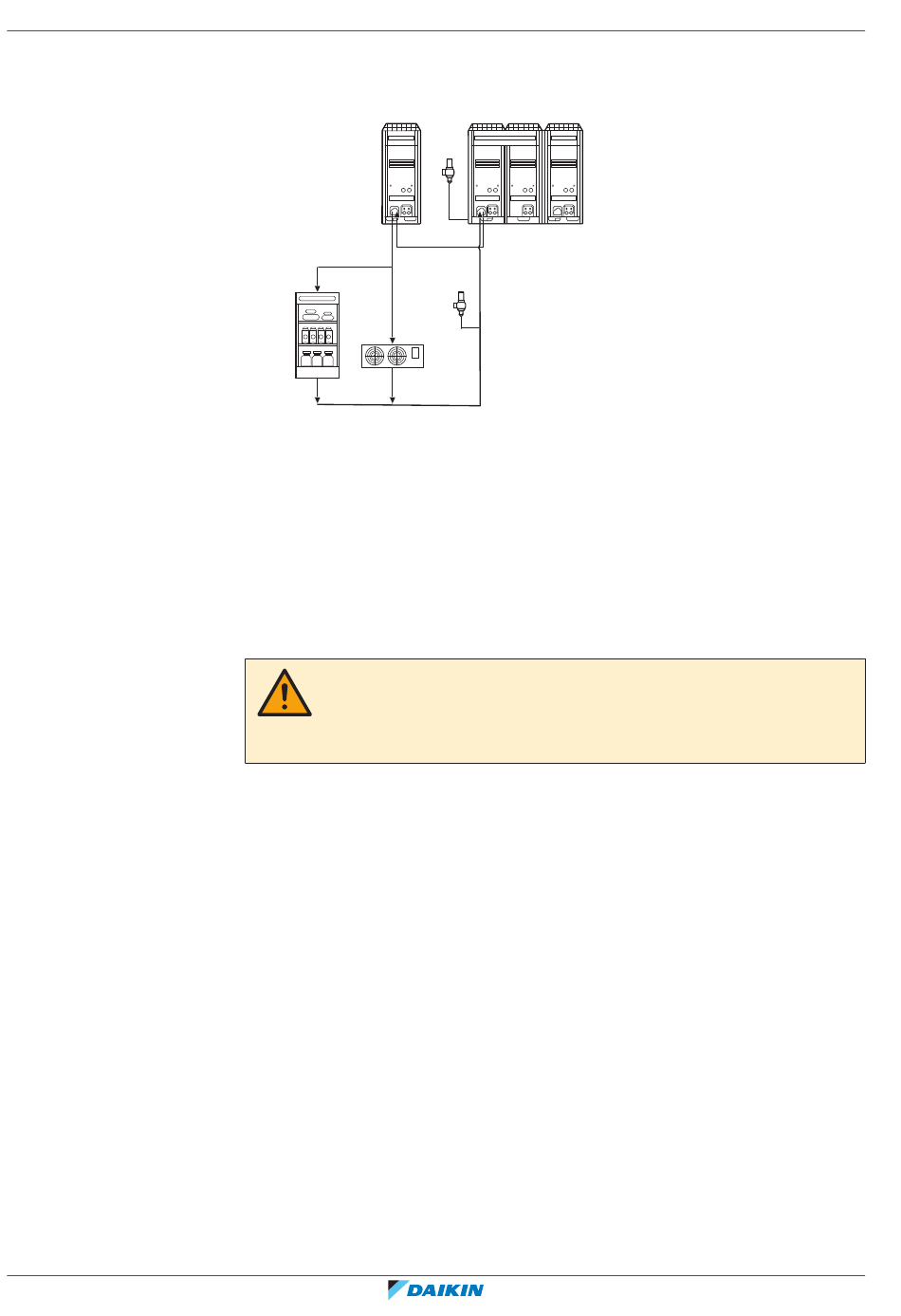

Ontwerpdruk
Alle onderdelen moeten voldoen aan de volgende ontwerpdruk:
1
A
A
3
A
4
B
B
A Vloeistofleiding (koelingzijde): 90 barg
B Gasleiding (koelingzijde): afhankelijk van ontwerpdruk van koelvitrine en koelblazer.
Bijvoorbeeld 60 barg
1 Capacity up unit (LRNUN5*)
2 Buitenunit (LREN*)
3 Binnenunit (koelvitrine)
4 Binnenunit (koelblazer)
WAARSCHUWING
Wanneer de afsluiters tijdens servicewerkzaamheden worden gesloten, stijgt de druk
in het gesloten circuit door de hoge omgevingstemperatuur. Houd de druk onder de
ontwerpdruk.
2
A
B
LREN8~12A + LRNUN5A
CO₂ ZEAS buitenunit en capacity up unit
4P704142-1C – 2024.12
