15.1.4 Leidingmaat selecteren
LREN8~12A + LRNUN5A
CO₂ ZEAS buitenunit en capacity up unit
4P704142-1C – 2024.12
a Binnenunit koeling
b Stroomrichting in koelmiddelaanzuigleiding
Stijgleiding installeren
Als de buitenunit lager dan de binnenunit voor koeling is geïnstalleerd, moet de
stijgleiding dicht bij de binnenunit worden geïnstalleerd. Wanneer de compressor
van de buitenunit begint te draaien, voorkomt een correct geïnstalleerde
stijgleiding dat vloeistof terugstroomt naar de buitenunit.
b
c
a Binnenunit koeling
b Stijgleiding dicht bij de binnenunit (gasleiding)
c Olieafscheider

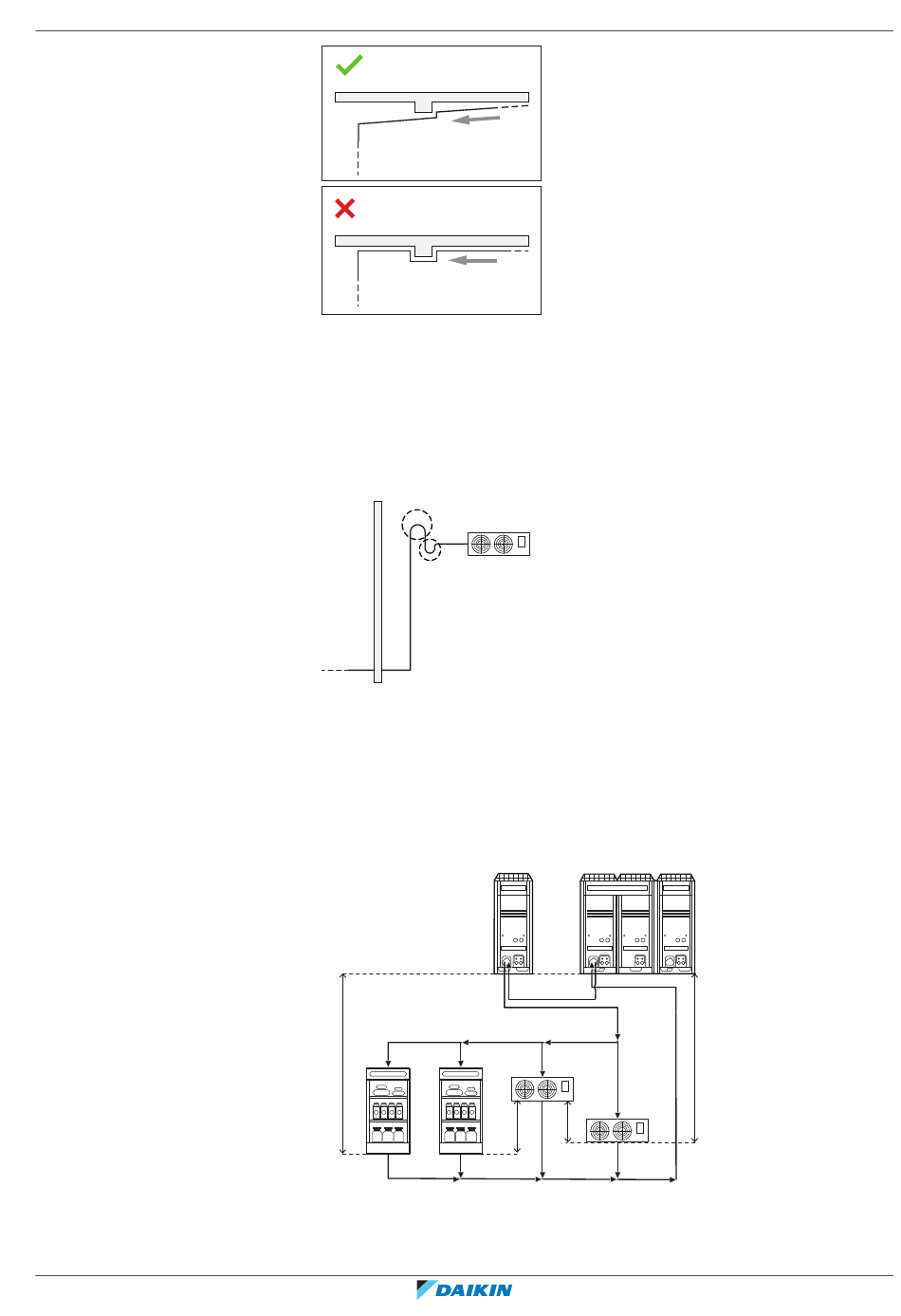

Bepaal de juiste maat aan de hand van de volgende tabellen en de afbeelding
(alleen als referentie).
E
H3
3
3
e
1 Capacity up unit (LRNUN5*)
2 Buitenunit (LREN*)
3 Binnenunit (koelvitrine)
15
a
b
a
b
a
1
A
B
D
C
F
G
4
J
4
H1
H2
g
j
f
d
c
Uitgebreide handleiding voor de installateur en de gebruiker
Installatie van de leidingen
|
2
H3
b
a
79
