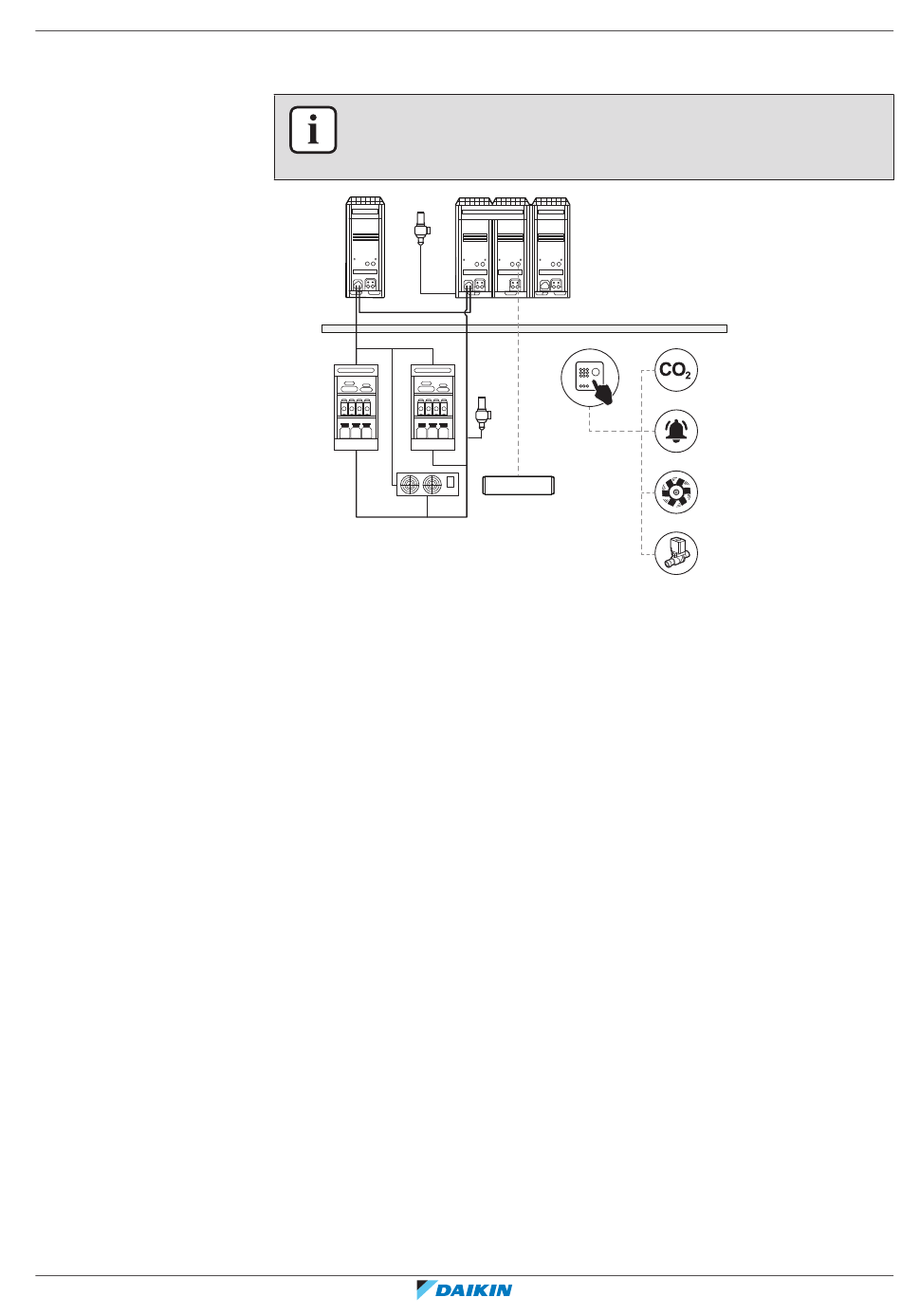

5.1 Systeemlay-out
LREN8~12A + LRNUN5A
CO₂ ZEAS buitenunit en capacity up unit
4P704142-1C – 2024.12
INFORMATIE
De volgende afbeelding is slechts een voorbeeld en komt mogelijk NIET volledig
overeen met de lay-out van uw systeem.
c
b
a
f
d
d
g
e
a Hoofdbuitenunit (LREN*)
b Capacity up unit (LRNUN5*): alleen in combinatie met LREN12*
c Veiligheidsklep (zak met accessoires)
d Binnenunit voor koeling (koelvitrine) (lokaal te voorzien)
e Binnenunit voor koeling (koelblazer) (lokaal te voorzien)
f Veiligheidsklep (lokaal te voorzien)
g Communicatiebox (BRR9B1V1)
h CO
-bedieningspaneel (lokaal te voorzien)
2
i CO
-detector (lokaal te voorzien)
2
j CO
-alarm (lokaal te voorzien)
2
k CO
-ventilator (lokaal te voorzien)
2
l Afsluiter (lokale levering)
5
Over het systeem
|
i
h
j
k
l
Uitgebreide handleiding voor de installateur en de gebruiker
31
