15
|
Installatie van de leidingen
15.3.4 Koelmiddelleiding op buitenunit aansluiten
Uitgebreide handleiding voor de installateur en de gebruiker
90
5 Wacht tot de olie uit de leiding is gedruppeld. Alle olie moet zijn verwijderd
alvorens verder te gaan.
6 Sluit afsluiter CsV3 en CsV4 en servicepoort SP3, SP7 en SP11.
7 Sluit de lokale leiding aan op de afgesneden leidingen.
WAARSCHUWING
Sluit de buitenunit ALLEEN aan op koelvitrines of koelblazers met een ontwerpdruk:
▪
Aan de hogedrukzijde (vloeistofzijde) van 90 barg.
▪
Aan de lagedrukzijde (gaszijde) van 60 barg (mogelijk met veiligheidsklep op
lokale gasleiding).

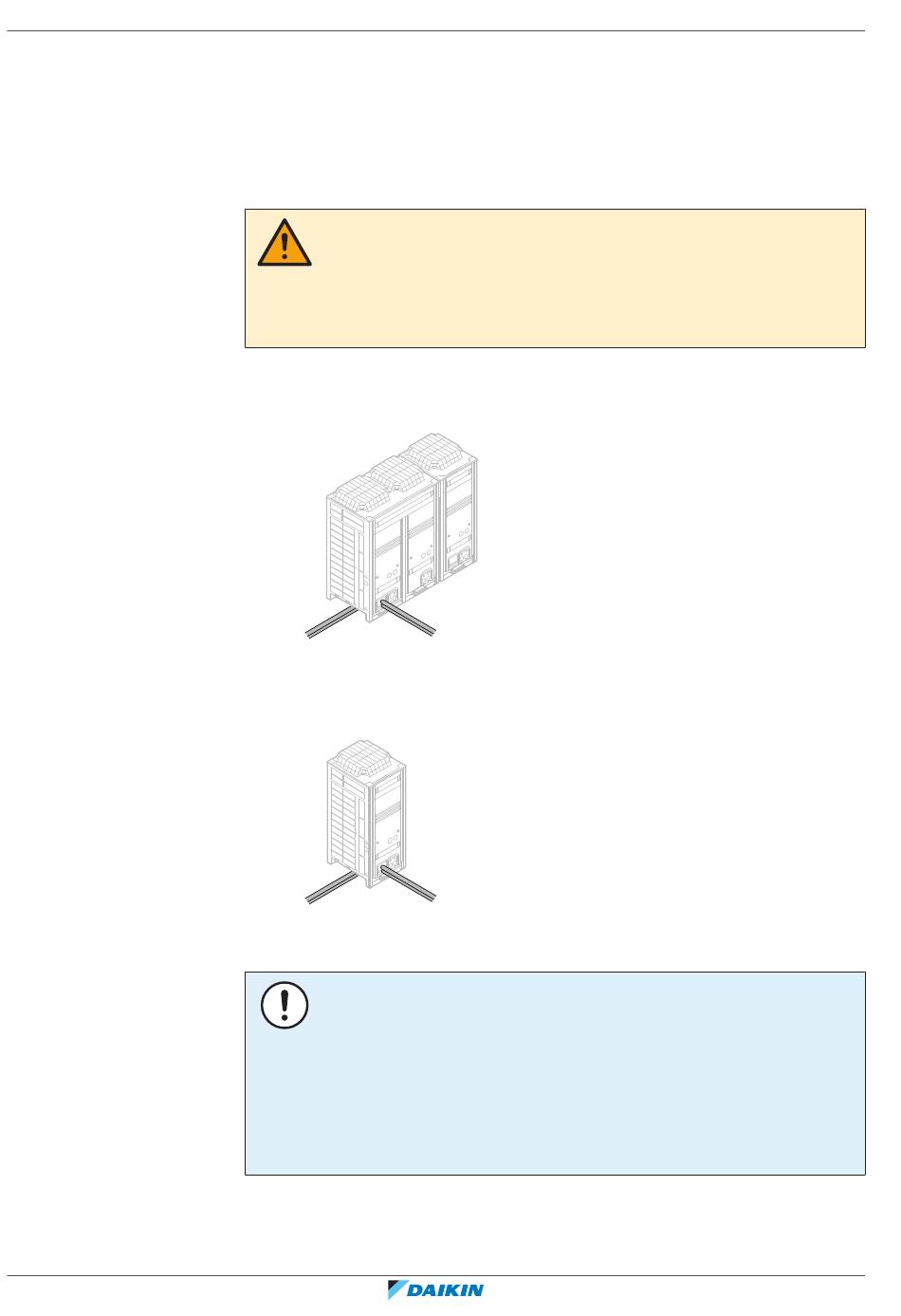

U kunt de koelmiddelleiding naar de voorkant of de zijkant van de unit laten lopen.
Voor de buitenunit
a
a Aansluiting aan linkerkant
b Aansluiting aan voorkant
Voor de capacity up unit
a
a Aansluiting aan linkerkant
b Aansluiting aan voorkant
OPMERKING
Voorzorgsmaatregelen bij het uitslaan van de uitbreekopeningen:
▪
Let op dat u de behuizing niet beschadigt.
▪
Na het uitslaan van de uitbreekopeningen, verwijdert u best de bramen en brengt
u reparatieverf aan op de randen en de delen rond de randen om roestvorming
te voorkomen.
▪
Omwikkel de elektrische bedrading met beschermende tape om beschadiging bij
het doorvoeren door de uitbreekopeningen te voorkomen.
b
b
LREN8~12A + LRNUN5A
CO₂ ZEAS buitenunit en capacity up unit
4P704142-1C – 2024.12
