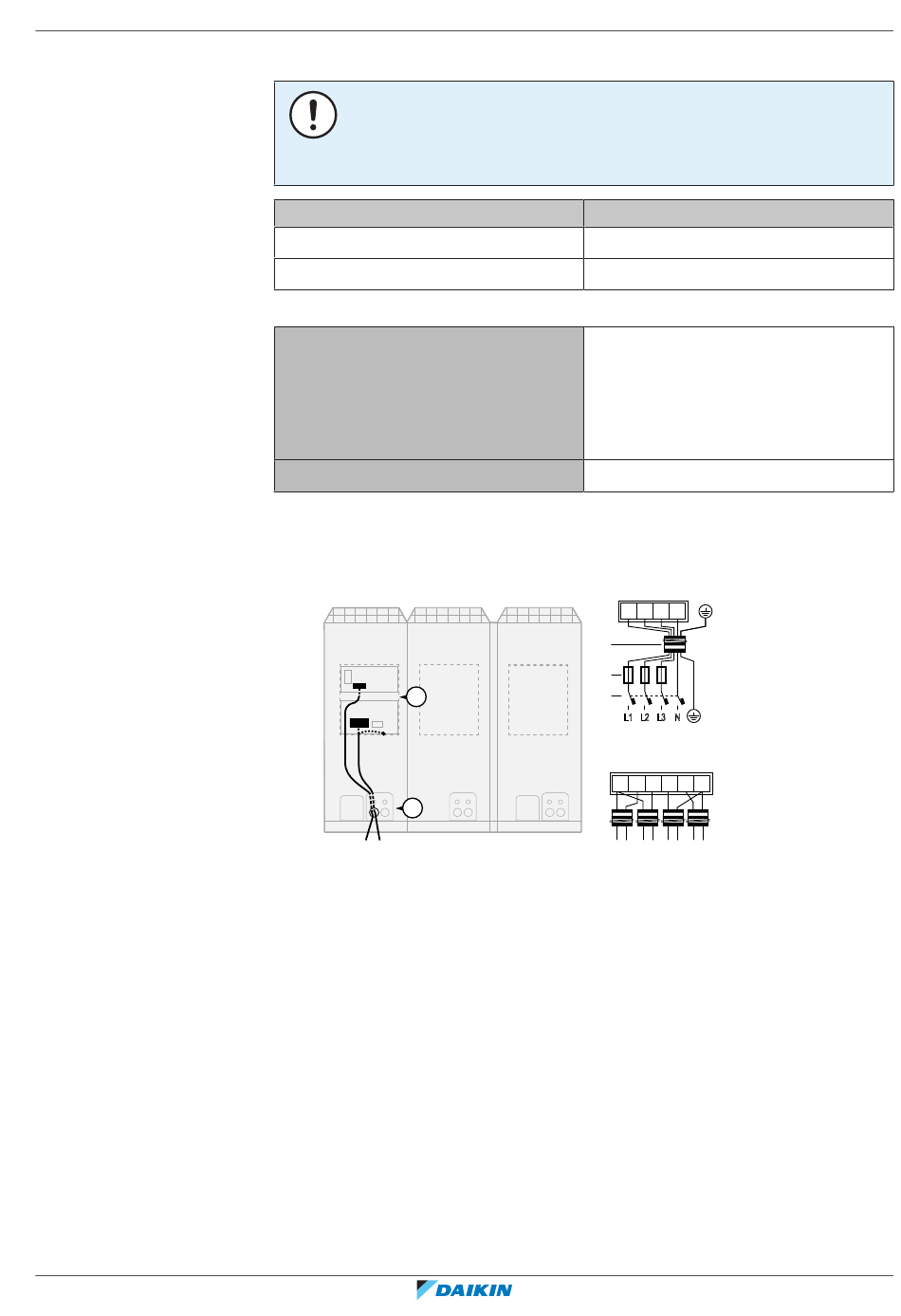

16.5.2 Hoogspanningsbedrading – Buitenunit
LREN8~12A + LRNUN5A
CO₂ ZEAS buitenunit en capacity up unit
4P704142-1C – 2024.12
Details – Schakelaar geluidsarm op afstand
OPMERKING
Schakelaar geluidsarm. Om de geluidsarme stand op afstand IN/UIT te schakelen
moet een schakelaar geluidsarme werking worden geïnstalleerd. Gebruik een
spanningsloos contact voor microstroom (≤1 mA, 12 V DC).
Schakelaar geluidsarm
OFF
ON
Bedrading schakelaar geluidsarm op afstand:
Bedrading
Maximale kabellengte
Aansluitingen/routering/bevestiging
X4M
1
X1M
PE
2
d/e/f/g
a
X1M Voeding:
a: Voedingskabel
b: Overstroomzekering
c: Aardlekschakelaar
PE Beschermende aarding (schroef)
X4M Outputsignalen:
d: Voorzichtig
e: Waarschuwing
f: Draaien
g: Werking
16
Elektrische installatie
|
Stand
Normale stand
Geluidsarme stand
Gebruik alleen geharmoniseerde draad
met dubbele isolatie en geschikt voor
de toepasselijke spanning.
2-aderige kabel
0,75~1,25 mm²
130 m
X1M
PE
L1 L2 L3
N
a
b
c
L1 L2 L3 N
3N~ 50 Hz
380-415 V
X4M
C C1 W1 R P1 P2
d
e
f
g
Uitgebreide handleiding voor de installateur en de gebruiker
117
