Afsluiter openen
Afsluiter sluiten
15.2.4 Aanhaalmomenten
15.2.5 Omgaan met de servicepoort
LREN8~12A + LRNUN5A
CO₂ ZEAS buitenunit en capacity up unit
4P704142-1C – 2024.12
a
b

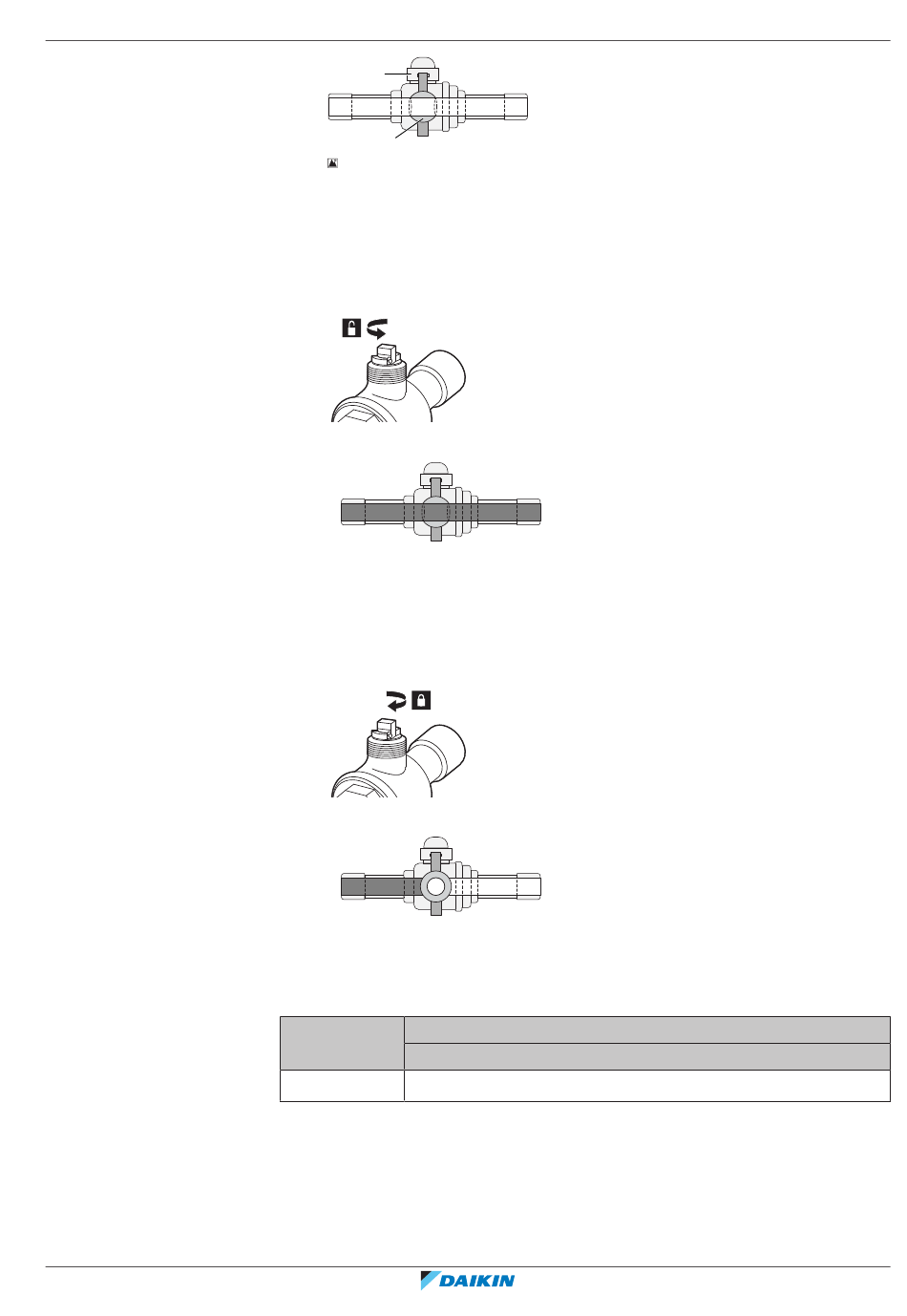

15‒2 Kogelafsluiter: kruising
a Deksel afsluiter
b Kogel + steel en handgreep
1 Verwijder het klepdeksel.
2 Draai linksom om de klep te openen.
90°
Resultaat: De klep is volledig open:
a
a Naar buitenunit
b Naar binnenunit
1 Draai rechtsom om de klep te sluiten.
2 Draai het klepdeksel op de klep.
90°
Resultaat: De klep is volledig gesloten:
a
a Naar buitenunit
b Naar binnenunit
Afmeting
Aanhaalmoment (N•m) (rechtsom draaien om te sluiten)
afsluiter (mm)
Ø22,2
▪
Gebruik altijd een vulslang met een drukpen omdat de servicepoort een
Schrader-ventiel is.
▪
Alle servicepoorten zijn van het type met "backseat" en hebben geen klepkern.
15
Installatie van de leidingen
|
b
b
Schacht – klepdeksel
50~55
Uitgebreide handleiding voor de installateur en de gebruiker
85
