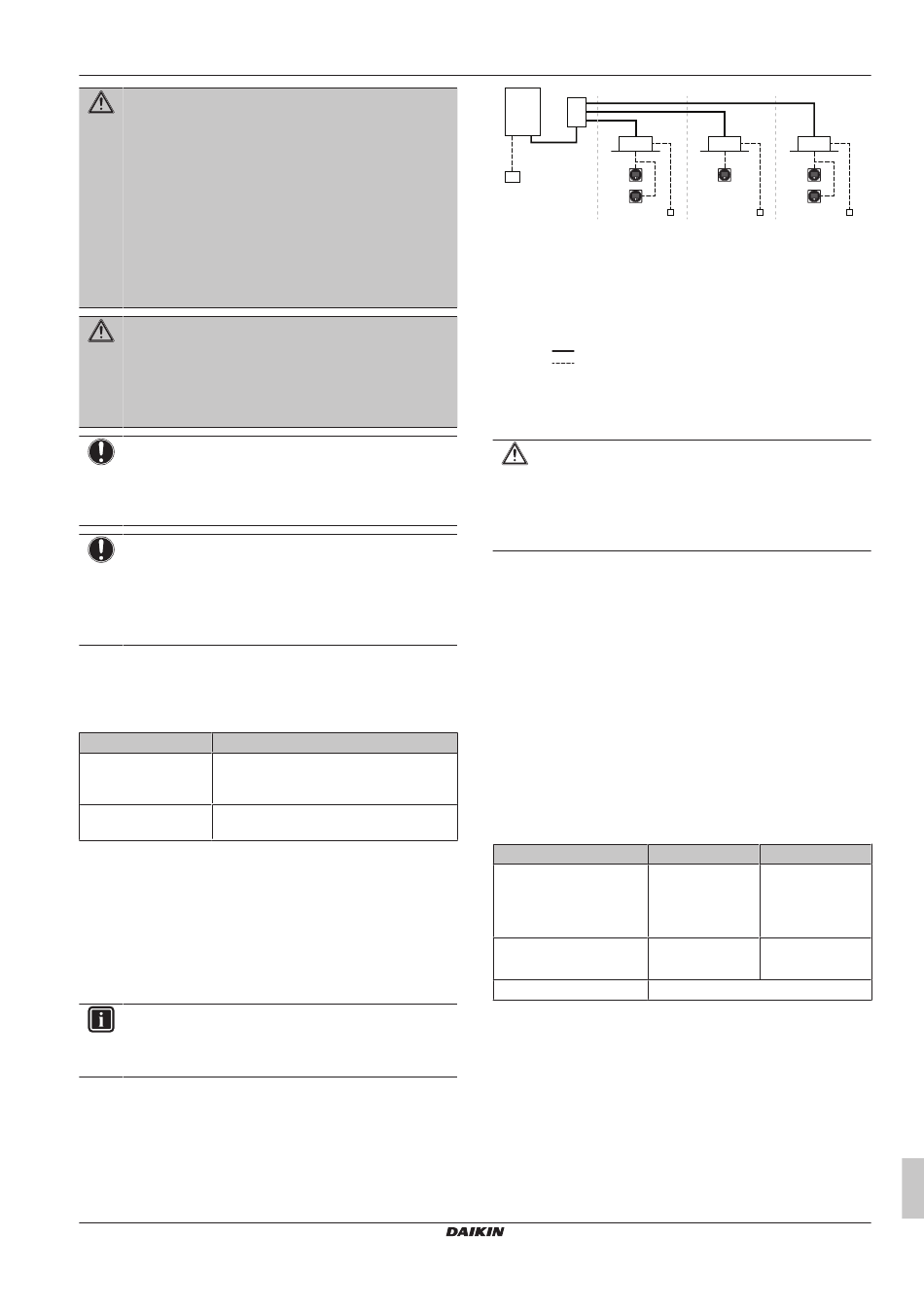

4.1
Systeemlay-out
Uw buitenunit van de VRV 5-warmteterugwinningsreeks kan één van
de volgende modellen zijn:
Model
REYA8~20
Warmteterugwinningsmodel voor
enkelvoudig gebruik of gebruik in
combinatie
REMA5
Warmteterugwinningsmodel alleen voor
gebruik in combinatie
Welke functies beschikbaar zijn, hangt af van het type van de
geselecteerde
buitenunit.
In
aangegeven wanneer een functie alleen bij bepaalde modellen
voorkomt.
Het volledige systeem kan in meerdere subsystemen worden
verdeeld. Deze subsystemen zijn 100% onafhankelijk inzake de
keuze van koelen en verwarmen, en elk subsysteem bestaat uit één
individuele aftakkingskit van een BS-unit, en alle stroomafwaarts
aangesloten binnenunits.
INFORMATIE
De volgende afbeelding is slechts een voorbeeld en komt
mogelijk NIET volledig overeen met de lay-out van uw
systeem.
REMA5A7Y1B9+REYA8~20A7Y1B9
VRV 5 warmteterugwinning
4P797563-1 – 2024.11
Beschrijving
deze
gebruiksaanwijzing
staat
a
b
c
d
g
f
h
a
Buitenunit met warmteterugwinning
b
Aftakkeuze-unit (BS)
c
VRV binnenunit met directe expansie (DX)
d
Afstandsbediening in normale stand
e
Afstandsbediening in stand alleen alarm
f
Afstandsbediening in supervisor-stand (verplicht in
sommige situaties)
g
Gecentraliseerde controller (optie)
h
Optie-printplaat (optie)
Koelmiddelleiding
Bedrading tussen units en bedrading gebruikersinterface
5
Gebruikersinterface
VOORZICHTIG
▪ Raak de interne delen van de controller NOOIT aan.
▪ Verwijder het voorpaneel NIET. Sommige onderdelen
in het toestel aanraken is gevaarlijk en kan problemen
met het toestel veroorzaken. Neem contact op met uw
dealer voor controle en afstelling van de interne delen.
Deze gebruiksaanwijzing geeft een niet-beperkend overzicht van de
belangrijkste functies van het systeem.
Gedetailleerde informatie over de vereiste stappen voor bepaalde
functies
vindt
u
in
de
specifieke
gebruiksaanwijzing van de binnenunit.
Raadpleeg
de
gebruiksaanwijzing
gebruikersinterface.
6
Werking
6.1
Werkingsbereik
Gebruik het systeem binnen de volgende temperatuur- en
vochtgehaltebereiken om een veilige en efficiënte werking te
verzekeren.
Buitentemperatuur
–5~46°C droge bol
Binnentemperatuur
21~32°C droge bol
14~25°C natte bol
Binnenvochtigheid
(a)
Om te voorkomen dat er condens wordt gevormd en water uit de
unit druppelt. Als de temperatuur of de vochtigheid buiten deze
limieten valt, kunnen beveiligingen geactiveerd worden, waardoor
de unit mogelijk niet functioneert.
Het bovenstaande werkingsbereik geldt alleen wanneer binnenunits
met directe expansie op het VRV 5-systeem zijn aangesloten.
Voor Hydrobox-units of AHU-units gelden speciale waarden voor het
werkingsbereik.
Zie
hiervoor
gebruiksaanwijzing van de specifieke unit. Zie de technische data
voor de recentste informatie.
Montagehandleiding en gebruiksaanwijzing
5 Gebruikersinterface
c
c
d
d
e
h
h
montagehandleiding
van
de
geïnstalleerde
Koelen
Verwarmen
–20~20°C droge
bol
–20~15,5°C natte
bol
15~27°C droge bol
(a)
≤80%
de
montagehandleiding/
11
