3 Als de streefwaarde niet binnen de 2 uur wordt bereikt of niet
1 uur behouden blijft, bevat het systeem mogelijk te veel vocht.
Breek in dat geval het vacuüm met stikstofgas tot een
meterdruk van 0,05 MPa (0,5 bar) en herhaal stap 1 tot 3 tot
alle vocht verwijderd is.
4 Afhankelijk van of u meteen koelmiddel wil vullen via de
koelmiddelvulpoort of eerst een deel koelmiddel vooraf wil
vullen via de vloeistofleiding, opent u de afsluiters van de
buitenunit of laat u ze dicht. Zie
bijvullen" [ 4 36] voor meer informatie.
15.3.6
Koelmiddelleidingen isoleren
Na de lektest en het vacuümdrogen moeten de leidingen worden
geïsoleerd. Houd hierbij rekening met de volgende punten:
▪ Isoleer de aansluitleidingen en koelmiddelaftaksets volledig.
▪ Isoleer altijd de vloeistof- en de gasleidingen (voor alle units).
▪ Gebruik hittebestendig polyethyleenschuim dat bestand is tegen
een temperatuur van 70°C voor de vloeistofleidingen en
polyethyleenschuim dat bestand is tegen een temperatuur van
120°C voor de gasleidingen.
▪ Verstevig de isolatie op de koelmiddelleiding naar gelang de
installatie-omgeving.
Omgevingstemperat
Vochtigheid
uur
≤30°C
75% tot 80% RV
>30°C
≥80% RV
Tussen buitenunit en binnenunit

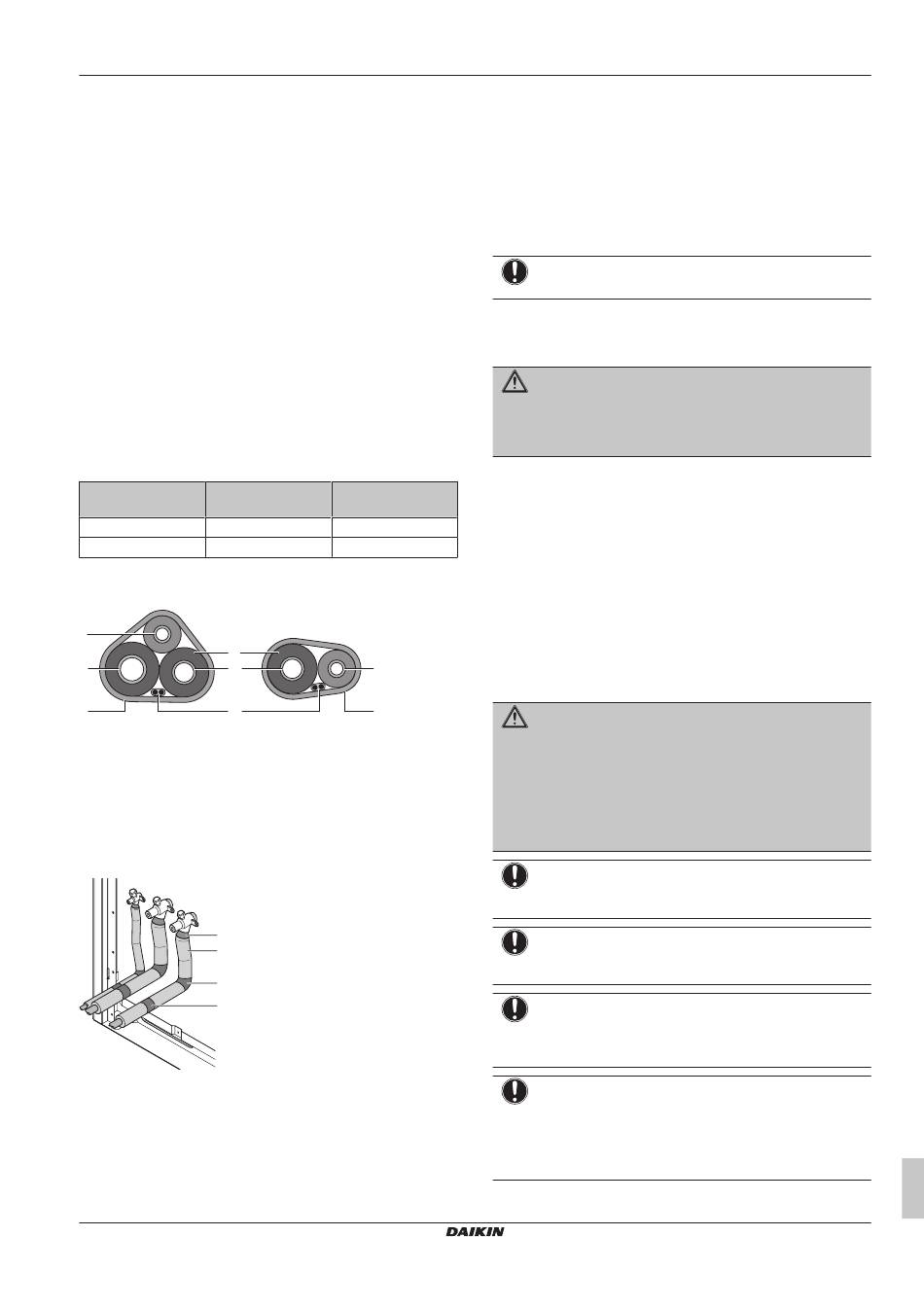

1 Isoleer en maak de koelmiddelleiding en kabels als volgt vast:
a
f
c
b
d
e
a
Vloeistofleiding
b
Gasleiding
c
Hogedruk-/lagedrukgasleiding
d
Afwerkingstape
e
Kabel tussen units (F1/F2)
f
Isolatie
2 Installeer het servicedeksel.
In de buitenunit
Ga als volgt te werk om de koelmiddelleiding te isoleren:
a
b
c
d
a
Afdichting
b
Isolatie
c
Plastic tape rond bochten
d
Plastic tape tegen scherpe randen
1 Isoleer de vloeistof-, gas en hogedruk-/lagedrukleiding.
2 Draai thermische isolatie rond de bochten en draai er plastic
tape rond (c, zie hierboven).
REMA5A7Y1B9+REYA8~20A7Y1B9
VRV 5 warmteterugwinning
4P797563-1 – 2024.11
"16.2 Over koelmiddel
15.3.7
Minimumdikte
15 mm
Na het vullen van koelmiddel in het systeem moet een extra lektest
worden uitgevoerd. Zie
20 mm
controleren op lekkage na het vullen van
16
16.1
a
d
3 Zorg ervoor dat de lokale leidingen niet in contact komen met
componenten van de compressor.
4 Dicht de uiteinden van de isolatie af (afdichtmiddel, enz.) (b, zie
hierboven).
5 Draai vinyltape (d, zie hierboven) rond de lokale leidingen om
ze te beschermen tegen scherpe randen.
6 Als de buitenunit hoger dan de binnenunit staat, bedek de
afsluiters dan met een afdichtmiddel om te voorkomen dat er
condenswater van de afsluiters in de binnenunit terechtkomt.
OPMERKING
Blote leidingen kunnen condensatie veroorzaken.
7 Monteer het servicedeksel en de inlaatplaat van de leidingen.
8 Dicht alle openingen af om te voorkomen dat er sneeuw of
kleine dieren in het systeem terechtkomen.
WAARSCHUWING
Neem de gepaste maatregelen om te voorkomen dat
kleine dieren kunnen gaan nestelen in de unit. Kleine
dieren die in contact komen met elektrische onderdelen
kunnen storingen, rook of brand veroorzaken.
Controleren op lekken na vullen van
koelmiddel
"16.9 Verbindingen van koelmiddelleidingen
Koelmiddel vullen
Voorzorgsmaatregelen bij het
vullen van koelmiddel
WAARSCHUWING
▪ Gebruik uitsluitend R32 als koelmiddel. Andere stoffen
kunnen ontploffingen en ongelukken veroorzaken.
▪ R32 bevat gefluoreerde broeikasgassen. Het heeft een
aardopwarmingsvermogen (GWP) van 675. Laat deze
gassen NIET vrij in de atmosfeer.
▪ Gebruik
bij
het
vullen
beschermende handschoenen en een veiligheidsbril.
OPMERKING
Als de voeding van sommige units wordt uitgeschakeld,
kan de vulprocedure niet goed worden voltooid.
OPMERKING
Bij een systeem met meerdere buitenunits moet u de
voeding van alle buitenunits inschakelen.
OPMERKING
Schakel de voeding ten minste 6 uur voor gebruik IN om
de carterverwarming van stroom te voorzien en de
compressor te beschermen.
OPMERKING
Als de stappen binnen de 12 minuten na het inschakelen
van de binnen- en buitenunit(s) worden uitgevoerd, werkt
de compressor niet voordat de communicatie tussen de
buitenunit(s) en binnenunit(s) op een correcte manier tot
stand is gebracht.
Montagehandleiding en gebruiksaanwijzing
16 Koelmiddel vullen
koelmiddel" [ 4 40].
van
koelmiddel
ALTIJD
35
