12 Over de units en opties

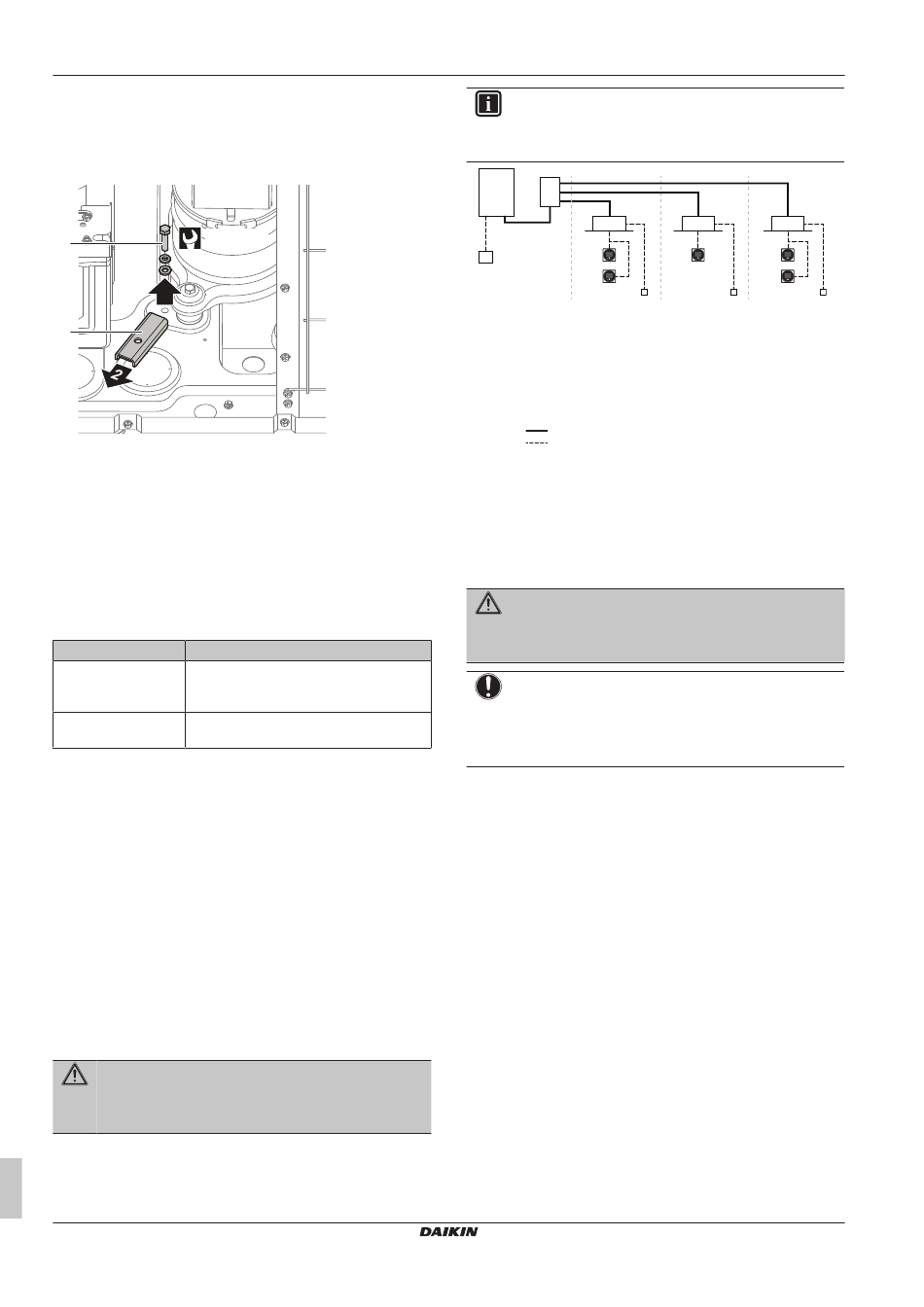

De transportbeveiliging die de unit beschermt tijdens het transport
moet worden verwijderd. Ga te werk zoals afgebeeld en hierna
beschreven.
1 Verwijder de bout (a) en vulringen.
2 Verwijder de transportbeveiliging (b) zoals hierna afgebeeld.
(12.3 N·m)
a
1
b
a
Bout
b
Transportbeveiliging
12
Over de units en opties
12.1
Over de buitenunit
Deze montagehandleiding betreft het volledig door inverter
aangedreven VRV 5-warmteterugwinningssysteem.
Verkrijgbare modellen:
Model
REYA8~20
Warmteterugwinningsmodel voor
enkelvoudig gebruik of gebruik in
combinatie
REMA5
Warmteterugwinningsmodel alleen voor
gebruik in combinatie
Welke functies beschikbaar zijn, hangt af van het type van de
geselecteerde buitenunit. Dit wordt in deze montagehandleiding
aangegeven. Sommige functies zijn exclusief voor bepaalde
modellen.
Deze
units
zijn
bedoeld
voor
warmtepomptoepassingen, waaronder lucht/luchttoepassingen.
De verwarmingscapaciteit van deze units (bij enkelvoudig gebruik)
gaat van 25 tot 63 kW en de koelcapaciteit van 22,4 tot 56 kW. Bij
combinatie van meerdere units kan de verwarmingscapaciteit gaan
tot 56 kW en tot 62,5 kW voor koelen.
De buitenunit is ontworpen voor gebruik bij de volgende
omgevingstemperaturen:
▪ in de verwarmingsstand van –20°C natte bol tot 15,5°C natte bol
▪ in de koelstand van –5°C droge bol tot 46°C droge bol
12.2
Systeemlay-out
WAARSCHUWING
De installatie MOET voldoen aan de vereisten die gelden
voor deze R32-apparatuur. Zie
R32-units" [ 4 18] voor meer informatie.
Montagehandleiding en gebruiksaanwijzing
18
Beschrijving
installatie
buitenshuis
voor
"13 Speciale vereisten voor
INFORMATIE
De volgende afbeelding is slechts een voorbeeld en komt
mogelijk NIET volledig overeen met de lay-out van uw
systeem.
a
b
c
d
g
f
h
a
Buitenunit met warmteterugwinning
b
Aftakkeuze-unit (BS)
c
VRV binnenunit met directe expansie (DX)
d
Afstandsbediening in normale stand
e
Afstandsbediening in stand alleen alarm
f
Afstandsbediening in supervisor-stand (verplicht in
sommige situaties)
g
Gecentraliseerde controller (optie)
h
Optie-printplaat (optie)
Koelmiddelleiding
Bedrading tussen units en bedrading gebruikersinterface
13
Speciale vereisten voor R32-
units
13.1
Vereisten voor de installatieruimte
WAARSCHUWING
Als het toestel R32-koelmiddel bevat, dan moet de
vloeroppervlakte van de kamer waarin het toestel is
geïnstalleerd, minstens 956 m² bedragen.
OPMERKING
▪ De leidingen moeten stevig worden gemonteerd en
beschermd tegen fysieke schade.
▪ Beperk de installatie van het leidingwerk tot een
minimum.
13.2
Vereisten systeemlay-out
De VRV 5 gebruikt R32-koelmiddel, dat als A2L geclassificeerd staat
en weinig ontvlambaar is.
Om te voldoen aan de vereisten voor koelsystemen met verhoogde
dichtheid van IEC 60335-2-40, is dit systeem uitgerust met een
alarm in de afstandsbediening en afsluiters in de BS-unit. Beide
veiligheidsmaatregelen zijn specifiek voor de installatie en kunnen
worden bepaald aan de hand van de vereisten in deze handleiding.
De BS-unit is voorzien voor een geventileerde omkasting als
tegenmaatregel. Als aan de vereisten van deze handleiding is
voldaan, zijn geen extra veiligheidsmaatregelen vereist.
De standaard in het systeem toegepaste tegenmaatregelen maken
een groot aantal combinaties van hoeveelheid koelmiddel en
oppervlakte van de kamer mogelijk.
Houd rekening met de onderstaande vereisten voor installatie om
ervoor te zorgen dat het volledige systeem voldoet aan de
wetgeving.
Installatie buitenunit
De buitenunit moet buiten worden geïnstalleerd. Voor een installatie
van de buitenunit binnenshuis kunnen extra maatregelen vereist zijn
om te voldoen aan de geldende wetgeving.
c
c
d
d
e
h
h
REMA5A7Y1B9+REYA8~20A7Y1B9
VRV 5 warmteterugwinning
4P797563-1 – 2024.11
