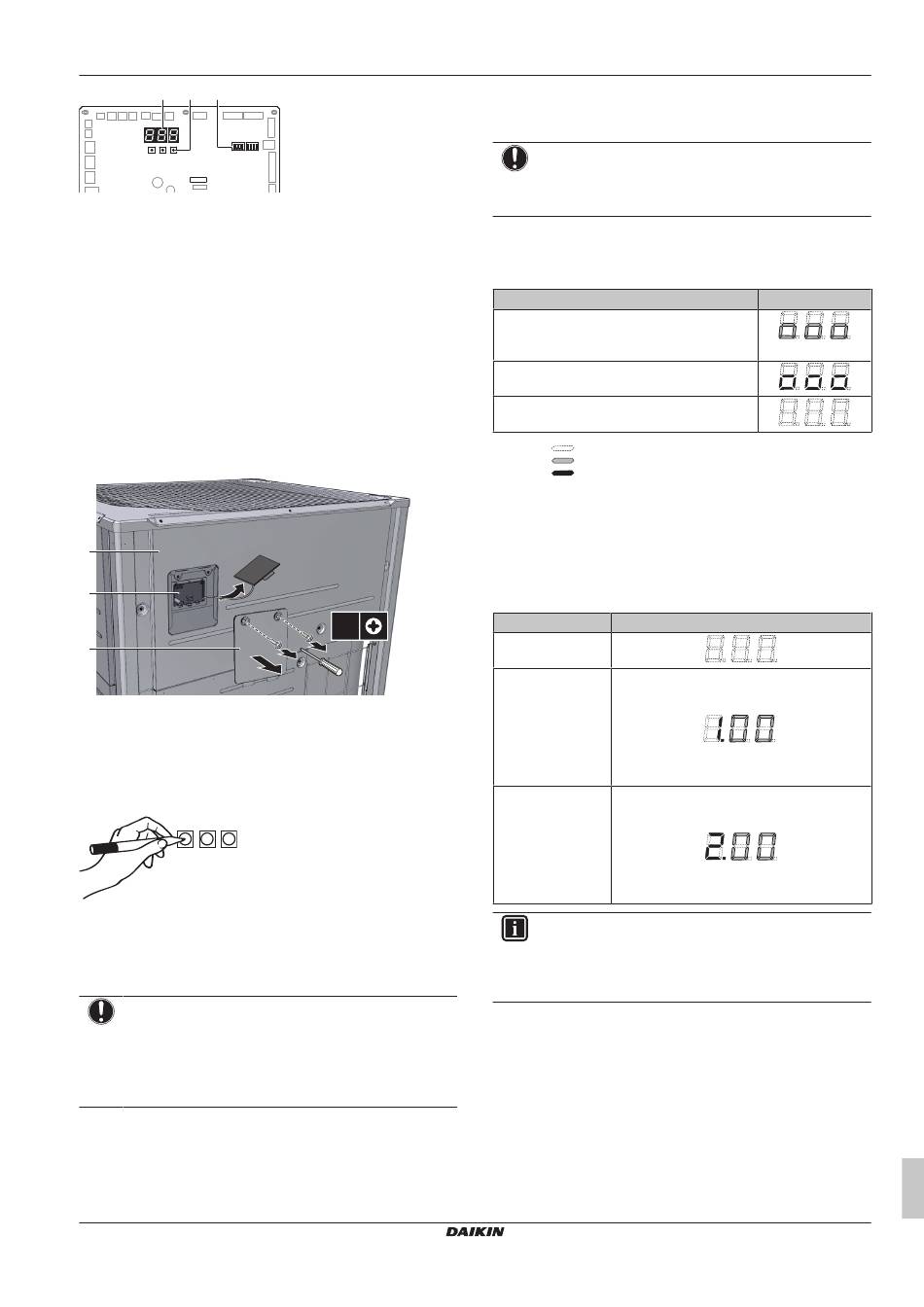

a
b
c
DS1 DS2
BS1 BS2
BS3
X27A
BS1
MODE: voor het veranderen van de instelstand
BS2
SET: voor lokale instelling
BS3
RETURN: voor lokale instelling
DS1, DS2
DIP-schakelaars
a
7-segmentendisplays
b
Drukknoppen
c
DIP-schakelaars
18.1.3
Toegang tot de componenten voor lokale
instellingen
De drukknoppen op de printplaat en de 7-segmentendisplay(s) zijn
toegankelijk zonder de volledige schakelkast te openen.
Voor toegang tot de drukknoppen kunt u het voorste inspectiedeksel
op het voorpaneel verwijderen (zie afbeelding). U kunt nu het
inspectiedeksel van het voorpaneel van de schakelkast openen (zie
afbeelding). U ziet drie drukknoppen, drie 7-segmentendisplays en
DIP-schakelaars.
a
b
c
a
Voorplaat
b
Hoofdprintplaat met drie 7-segmentendisplays en drie
drukknoppen
c
Servicedeksel schakelkast
Bedien de schakelaars en drukknoppen met een geïsoleerd stokje
(zoals bijvoorbeeld een balpen) om te voorkomen dat u onderdelen
onder stroom zou aanraken.
Breng het inspectiedeksel weer aan op het deksel van de
schakelkast en sluit het inspectiedeksel van het voorpaneel wanneer
u klaar bent. Het voorpaneel van de unit moet gemonteerd zijn
wanneer de unit wordt gebruikt. Instellingen zijn nog altijd mogelijk
via de inspectieopening.
OPMERKING
Zorg
ervoor
dat
alle
servicedeksel van de schakelkast, dicht zijn terwijl u
werkzaamheden uitvoert.
Sluit het deksel van de schakelkast goed voordat u de
voeding inschakelt.
REMA5A7Y1B9+REYA8~20A7Y1B9
VRV 5 warmteterugwinning
4P797563-1 – 2024.11
2×
buitenpanelen,
behalve
het
18.1.4
Stand 1 of 2 activeren
Initialisering: standaardsituatie
OPMERKING
Schakel de voeding ten minste 6 uur voor gebruik IN om
de carterverwarming van stroom te voorzien en de
compressor te beschermen.
Schakel de voeding van de buitenunit en alle binnenunits in.
Wanneer de communicatie tussen binnenunits en buitenunit(s) tot
stand is gebracht en normaal is, ziet het 7-segmentendisplay er als
volgt uit (standaardsituatie bij verzending in de fabriek).
Fase
Inschakelen van de voeding: knippert zoals
aangegeven. De eerste controles van de
voeding worden uitgevoerd (8~10 min).
Geen problemen: brandt zoals afgebeeld
(1~2 min).
Klaar voor gebruik: blanco display zoals
afgebeeld.
Uit
Knippert
Aan
In het geval van een storing wordt de storingscode weergegeven op
de gebruikersinterface van de binnenunit en het 7-segmentendisplay
van de buitenunit. Los de aangegeven storing op. Controleer eerst
de communicatiebedrading.
Toegang
BS1 wordt gebruikt om te schakelen tussen de standaardsituatie,
stand 1 en stand 2.
Toegang
Standaardsituatie
Stand 1
▪ Druk één keer op BS1.
Het 7-segmentendisplay verandert in:
▪ Druk nogmaals op BS1 om terug te keren
naar de standaardsituatie.
Stand 2
▪ Druk minstens vijf seconden op BS1.
Het 7-segmentendisplay verandert in:
▪ Druk nogmaals (kort) op BS1 om terug te
keren naar de standaardsituatie.
INFORMATIE
Wanneer u tijdens het instellen de draad kwijtraakt, druk
dan op BS1 om terug te keren naar de standaardsituatie
(geen aanduiding op 7-segmentendisplays: blanco, zie
activeren" [ 4 45]).
"18.1.4 Stand 1 of 2
18.1.5
Gebruik van stand 1
Stand 1 wordt gebruikt voor het instellen van basisinstellingen en het
controleren van de staat van de unit.
Montagehandleiding en gebruiksaanwijzing
18 Configuratie
Display$$$
Actie
.
45
