13.3.1

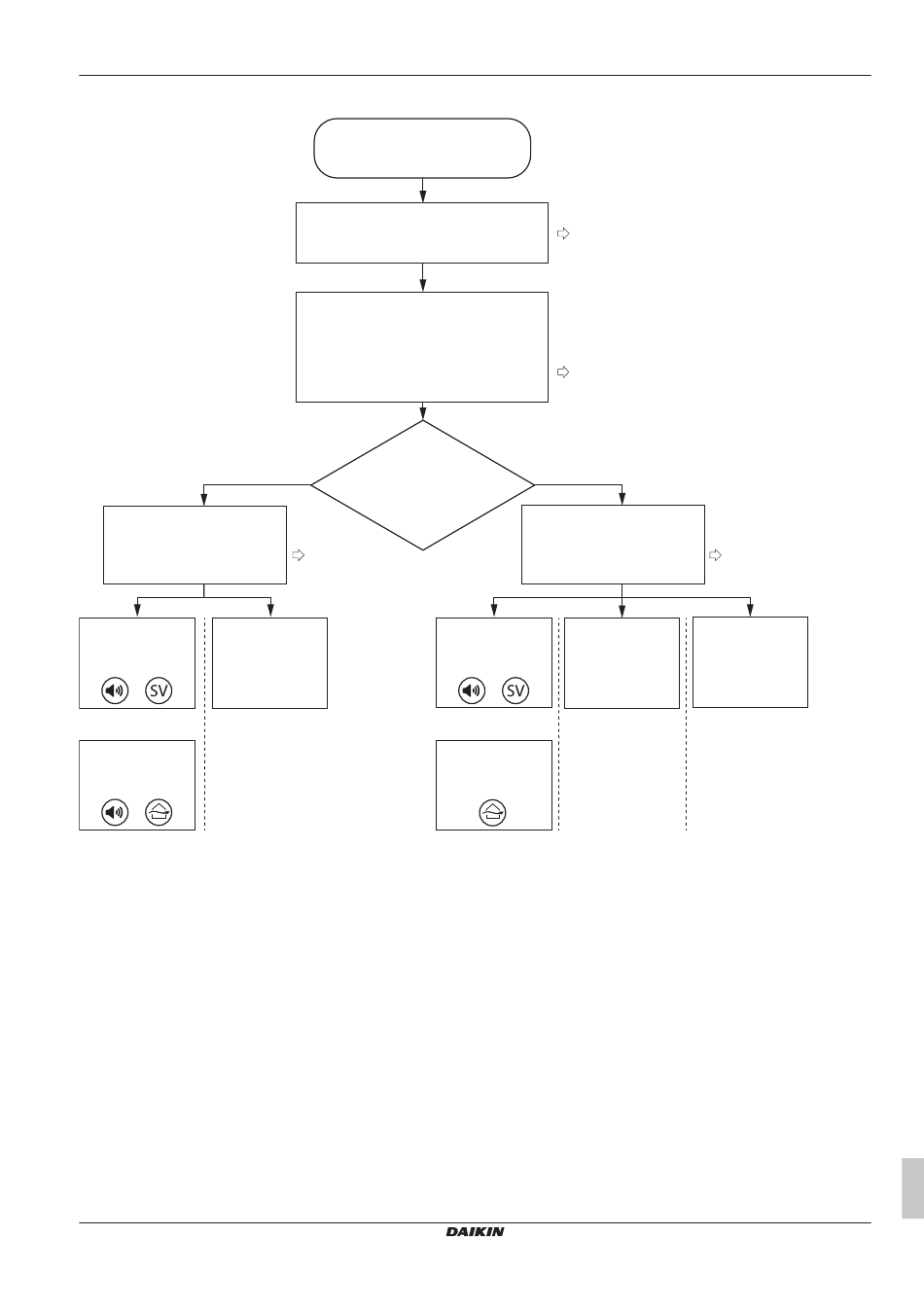

Overzicht:stroomschema
Totale hoeveelheid koelmiddel [kg]
Bepaal vereiste veiligheids-
maatregel op basis van 'Alle
andere verdiepingen' van de
grafiek en tabel.
Alarm +
afsluiter [BS-unit]
veiligheidsmaatregel +
[BS-unit (*1)]
+
OF
Alarm +
Natuurlijke ventilatie +
[BS-unit (*2)]
+
*1
BS-unit doet alleen dienst als aftakkeuze-unit.
Opmerking: Het stroomschema is een overzicht. Raadpleeg altijd de volledige tekst in deze handleiding voor een duidelijk begrip en
gedetailleerde uitleg.
13.4
Veiligheidsmaatregelen
13.4.1
Afsluiters
Het systeem is standaard uitgerust met afsluiters in de BS-unit.
De afsluiters moeten worden gesloten om de hoeveelheid lekkage
van koelmiddel in de kamer waar de binnenunit is geïnstalleerd te
verminderen.
Raadpleeg de bij de BS-unit geleverde montagehandleiding en
gebruiksaanwijzing voor de instellingen met betrekking tot de
afsluiters.
De limiet voor de maximale hoeveelheid koelmiddel, en dus de
maximale capaciteitsklasse van de binnenunit die in de kamer mag
worden geïnstalleerd, wordt hieronder bepaald.
REMA5A7Y1B9+REYA8~20A7Y1B9
VRV 5 warmteterugwinning
4P797563-1 – 2024.11
Procedure voor controle vereiste
tegenmaatregel voor binnenunit
Bepaal totale hoeveelheid koelmiddel in
het systeem.
Bepaal de kleinste oppervlakte tussen:
- de kamer waar een binnenunit is geïnstal-
leerd,
- elk van de kamers die worden bediend door
een in een andere kamer geïnstalleerde
binnenunit met kanaalaansluitingen
A
[m²]
min
NEE
Binnenunit
geïnstalleerd/conditioneert op
laagste ondergrondse
verdieping?
Zie Stap 3 in de
bovenstaande
tekst
Geen
13 Speciale vereisten voor R32-units
Zie Stap 1 in de bovenstaande tekst
Zie Stap 2 in de bovenstaande tekst
JA
Bepaal vereiste veiligheids-
maatregel op basis van 'Laagste
ondergrondse verdieping' van de
grafiek en tabel.
Alarm +
Geen
afsluiter [BS-unit]
veiligheidsmaatregel +
[BS-unit (*1)]
+
OF
Natuurlijke ventilatie +
[BS-unit (*2)]
*2
Gebruik de regels voor natuurlijke ventilatie in plaats van
een afsluiter.
Over de limiet op de hoeveelheid koelmiddel
De limiet op de hoeveelheid koelmiddel moet afzonderlijk worden
bepaald voor elke aftakkingsleidingpoort van de BS-unit.
Dit is mogelijk door de afsluiters in de BS-unit. De maximale
hoeveelheid koelmiddel die kan vrijkomen bij een lek hangt af van de
leidingdiameter en de grootte van de warmtewisselaar van de
binnenunit. Dit houdt rechtstreeks verband met de capaciteit van de
stroomafwaartse binnenunit van dit leidingdeel.
Wanneer een lek in een binnenunit is gedetecteerd, worden de
kleppen in de BS-unit van die respectievelijke poort gesloten. Het
leidingdeel met het lek is nu geïsoleerd van de rest van het systeem
en er kan veel minder koelmiddel lekken.
Opmerking: Wanneer twee aftakkingsleidingpoorten gecombineerd
zijn
om
een
enkele
FXMA200/250), dan moet zij als een enkele aftakkingsleidingpoort
worden beschouwd.
Zie Stap 3 in de
bovenstaande
tekst
NIET toegelaten
aftakkingsleidingpoort
te
vormen
Montagehandleiding en gebruiksaanwijzing
(bv.
