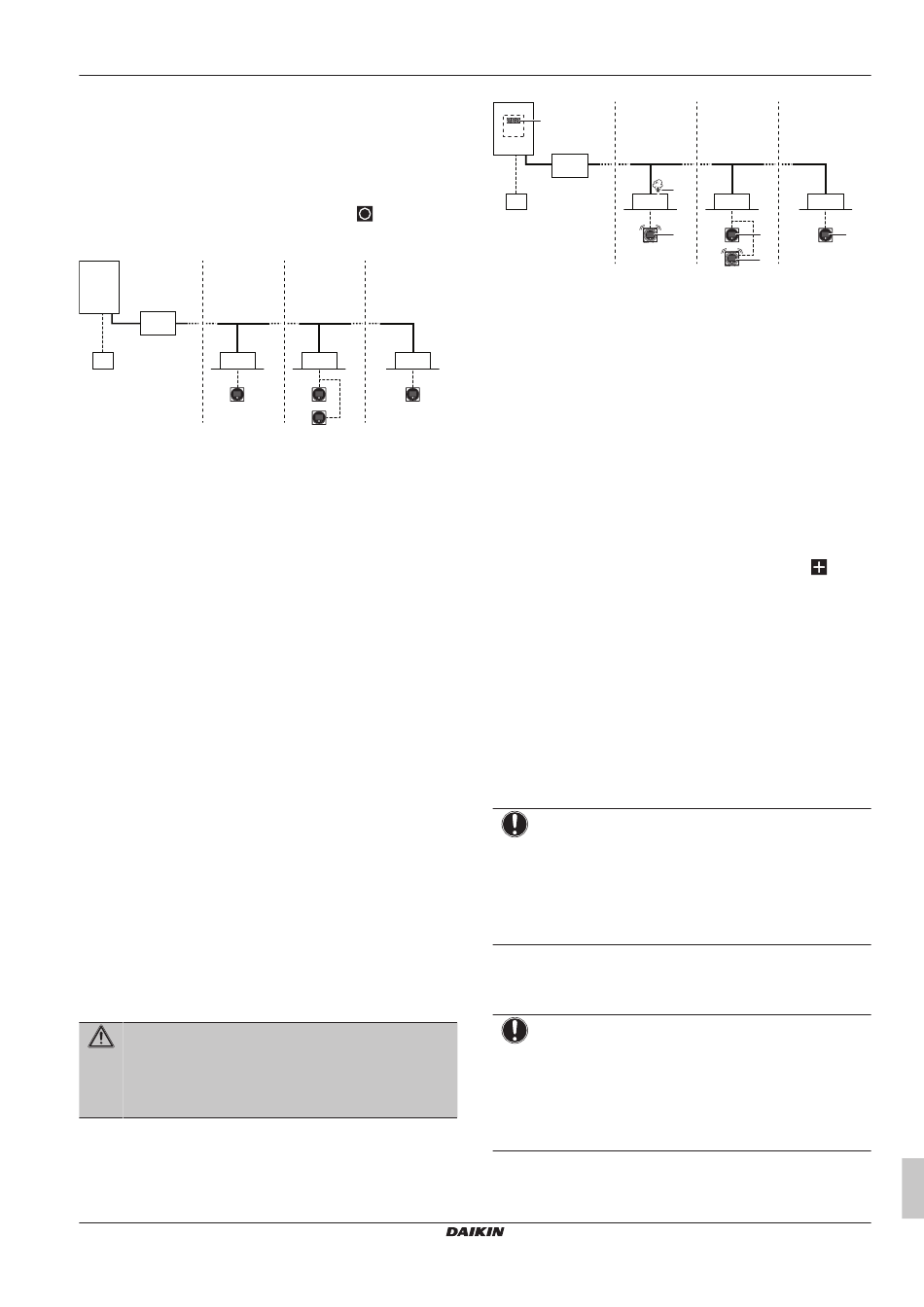

22.2
Koelmiddellekdetectiesysteem
Normale werking
Tijdens de normale werking hebben de afstandsbediening in de
stand alleen alarm en de supervisor-stand geen enkele functie. Het
scherm van de afstandsbediening in de stand alleen alarm en de
supervisor-stand staat uit. De werking van de afstandsbediening kan
worden gecontroleerd met een druk op de
installateurmenu te openen.
a
b
c
h
d
e
a
Buitenunit met warmteterugwinning
b
Aftakkeuze-unit (BS)
c
Koelmiddelleiding
d
VRV binnenunit met directe expansie (DX)
e
Afstandsbediening in normale stand
f
Afstandsbediening in stand alleen alarm
g
Afstandsbediening in supervisor-stand (verplicht in
sommige situaties)
h
Gecentraliseerde controller (optie)
Opmerking: Tijdens het opstarten van het systeem kan de stand
van de afstandsbediening worden afgelezen op het scherm.
Lekdetectie
1
Als de R32-sensor in de binnenunit een koelmiddellek
detecteert:
▪ De
gebruiker
wordt
gewaarschuwd
geluidssignaal
als
een
afstandsbediening van de binnenunit met een lek (en de
supervisor-afstandsbediening, indien van toepassing).
▪ Terzelfder
tijd
sluit
de
overeenkomstige aftakkingsleiding om zo de hoeveelheid
koelmiddel in het systeem van de binnenunits te verminderen.
▪ Vervolgens kunnen de binnenunits van de poort waarop het lek
werd gedetecteerd niet worden gebruikt en geven zij een
foutmelding weer. De rest van het systeem blijft verderwerken.
2
Als de R32-sensor in de BS-unit een koelmiddellek detecteert:
▪ De
BS-unit
sluit
al
zijn
ventilatiesysteem (indien voorzien) van de BS-unit om het
lekkende koelmiddel af te voeren.
▪ Vervolgens wordt het systeem geblokkeerd en verschijnt een
foutmelding
op
de
servicewerkzaamheden uit om het lek te repareren en het
systeem te activeren. Raadpleeg de servicehandleiding voor
meer informatie.
De feedback van de afstandsbediening na de lekdetectie hangt af
van de stand.
WAARSCHUWING
De unit is uitgerust met een veiligheidssysteem voor
koelmiddellekdetectie.
Om efficiënt te zijn, MOET de unit na de installatie, op het
onderhoud na, altijd van stroom voorzien zijn.
REMA5A7Y1B9+REYA8~20A7Y1B9
VRV 5 warmteterugwinning
4P797563-1 – 2024.11
-knop om het
c
c
d
d
e
f
g
door
zowel
een
visueel
signaal
van
BS-unit
de
afsluiters
van
afsluiters
en
activeert
het
afstandsbedieningen.
Voer
a
j
b
h
a
Buitenunit met warmteterugwinning
b
Aftakkeuze-unit (BS)
c
Koelmiddelleiding
d
VRV binnenunit met directe expansie (DX)
e
Afstandsbediening in normale stand
f
Afstandsbediening in stand alleen alarm
g
Afstandsbediening in supervisor-stand (verplicht in
sommige situaties)
h
Gecentraliseerde controller (optie)
i
Koelmiddellek
j
Foutcode buitenunit op het 7-segmentendisplay
k
Foutcode 'A0–11' en geluidsalarm en rood
waarschuwingssignaal gegenereerd door deze
afstandsbediening.
l
Foutcode 'U9–02' wordt op deze afstandsbediening
weergegeven. Geen alarm of waarschuwingslichten.
m
Foutcode 'A0–11' en geluidsalarm en rood
waarschuwingssignaal gegenereerd door deze
supervisor-afstandsbediening. Het unitadres wordt op
deze afstandsbediening weergegeven.
Opmerking: Het lekdetectie-alarm kan worden gestopt vanop de
afstandsbediening en met de app. Druk 3 seconden op
alarm vanop de afstandsbediening te stoppen.
Opmerking: Lekdetectie activeert SVS-output. Zie
aansluiten" [ 4 43] voor meer informatie.
outputs
Opmerking: Een optionele output-printplaat voor de binnenunit kan
worden geïnstalleerd om een output voor een extern toestel te
de
bieden. De output-printplaat stuurt een signaal wanneer een lek is
gedetecteerd. Voor de exacte modelnaam, zie de optielijst van de
binnenunit. Voor meer informatie over deze optie, zie de
montagehandleiding van de optionele output-printplaat.
de
Opmerking: Sommige gecentraliseerde controllers kunnen ook
worden gebruikt als supervisor-afstandsbediening. Voor meer
informatie over de installatie, zie de montagehandleiding van de
gecentraliseerde controllers.
OPMERKING
De R32-koelmiddelleksensor is een halfgeleiderdetector
die onterecht andere stoffen dan R32-koelmiddel kan
detecteren. Vermijd het gebruik van chemische producten
(bv. organische oplosmiddelen, haarlak, verf) in hoge
concentraties in de onmiddellijke nabijheid van de
binnenunit
omdat
onterecht een lek kan laten detecteren.
23
Als afval verwijderen
OPMERKING
Probeer het systeem NIET zelf te ontmantelen: het
ontmantelen van het systeem en het behandelen van het
koelmiddel, van olie en van andere onderdelen MOETEN
conform met de geldende wetgeving uitgevoerd worden.
De units MOETEN voor hergebruik, recyclage en
terugwinning bij een gespecialiseerd behandelingsbedrijf
worden behandeld.
23 Als afval verwijderen
c
c
i
d
d
e
k
d
l
g
m
"17.8 Externe
dit
de
R32-koelmiddelleksensor
Montagehandleiding en gebruiksaanwijzing
