16 Koelmiddel vullen
16.4

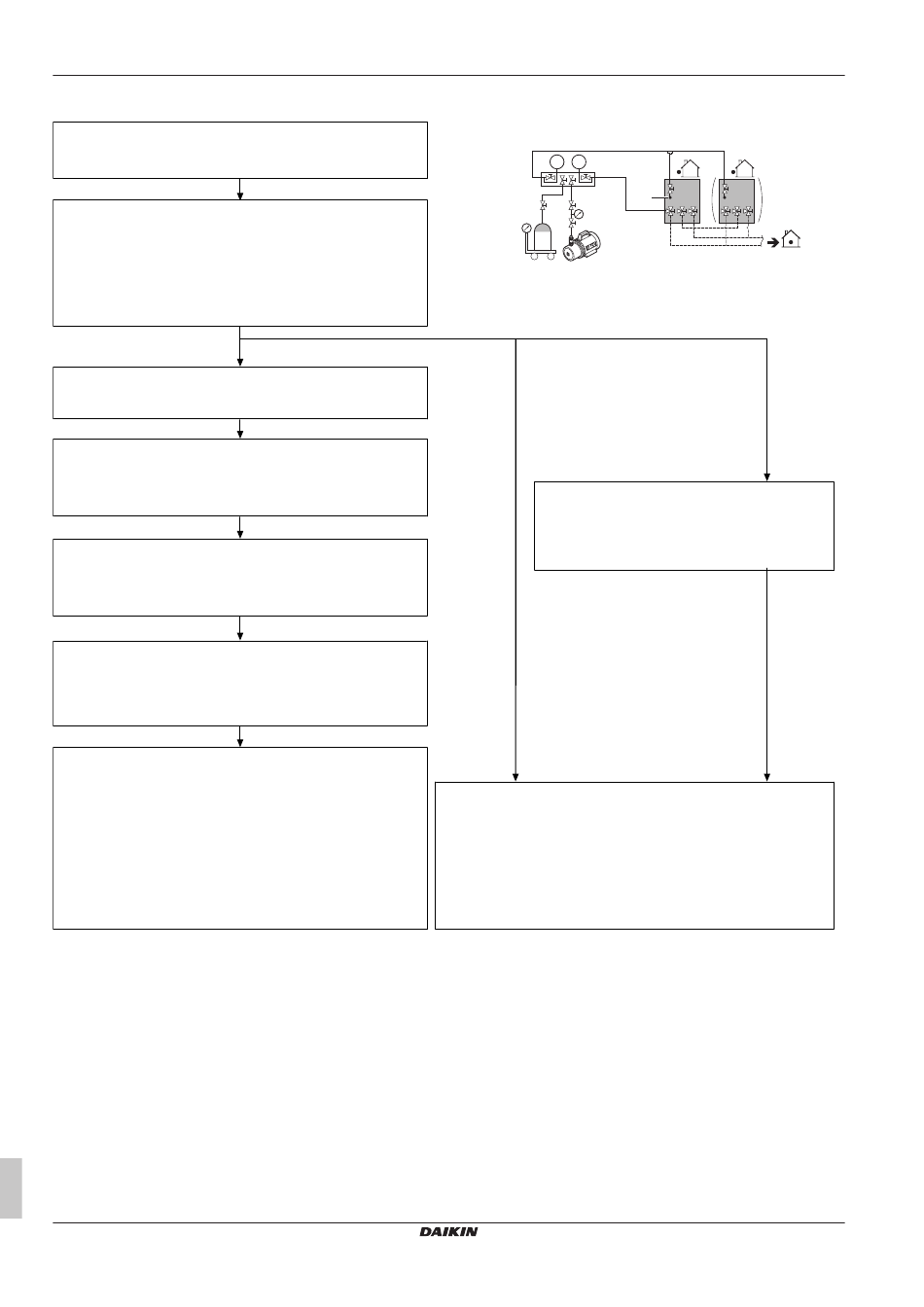

Koelmiddel vullen: Stroomschema
Stap 1
Bereken hoeveelheid extra koelmiddel: R [kg]
Stap 2 + 3
• Sluit klep A
• Open klep B naar de vloeistofleiding
• Vul vooraf met de hoeveelheid koelmiddel: Q (kg)
Stap 4a
Sluit klep B
Stap 5
• Sluit klep A aan op de koelmiddelvulpoort (d)
• Open alle afsluiters van de buitenunit
Stap 6
Activeer lokale instelling [2-20]=1
De unit begint met het handmatig vullen van koelmiddel.
Stap 7
• Open klep A
• Vul met de overige hoeveelheid koelmiddel P (kg)
R=Q+P
Stap 8
• Sluit klep A
• Druk op BS3 om handmatig vullen te stoppen
• Het vullen is voltooid
• Vul de hoeveelheid in op het label voor extra koelmiddel
• Voer de hoeveelheid extra koelmiddel in via instelling [2-14]
• Ga naar proefdraaien
Opmerking:
Zie
"16.5 Koelmiddel
16.5
Koelmiddel vullen
Om het vullen van koelmiddel sneller te laten verlopen, wordt bij
grote systemen aanbevolen om eerst een deel van het koelmiddel
vooraf te vullen via de vloeistofleiding, en daarna pas handmatig te
vullen. U kunt deze stap overslaan, maar dan duurt het vullen
langer.
Koelmiddel vooraf vullen
1 Bereken de extra hoeveelheid bij te vullen koelmiddel met de in
"16.3 Bepalen hoeveel koelmiddel moet worden
beschreven formule.
Opmerking: De eerste 10 kg extra koelmiddel kan vooraf worden
gevuld met de buitenunit uitgeschakeld.
Montagehandleiding en gebruiksaanwijzing
38
Q<R
vullen" [ 4 38] voor meer informatie.
bijgevuld" [ 4 36]
p <
p >
A
B
b
R32
a
c
Q=R
Stap 4c
Te veel koelmiddel bijgevuld, tap koelmiddel af tot Q=R
Stap 4b
• Sluit klep B
• Het vullen is voltooid
• Vul de hoeveelheid in op het label voor extra koelmiddel
• Voer de hoeveelheid extra koelmiddel in via instelling [2-14]
• Ga naar proefdraaien
Opmerking: Vooraf vullen kan zonder werking van de compressor.
Vereiste: Zorg ervoor dat alle afsluiters van de buitenunit en
verdeelstukklep A gesloten zijn. Koppel het verdeelstuk los van de
gasleidingen.
2 Sluit verdeelstukklep B aan op de servicepoort van de
vloeistofafsluiter.
3 Breng vooraf koelmiddel in de unit tot de berekende extra
hoeveelheid koelmiddel is bereikt of tot u niet meer vooraf kunt
vullen.
d
Q>R
