▪ De opening kan niet worden afgesloten
▪ De opening moet ≥0,012 m² zijn (A
▪ De oppervlakte van openingen hoger dan 300 mm van de vloer
telt niet mee bij de berekening van A
▪ Minstens 50% van A
bevindt zich op minder dan 200 mm van
nvmin
de vloer
▪ De onderkant van de onderste opening bevindt zich op ≤100 mm
van de vloer
▪ De hoogte van de opening is ≥20 mm
Voor de bovenste opening:
▪ Het is geen opening naar buiten
▪ De opening kan niet worden afgesloten
▪ De opening moet ≥0,006 m² zijn (50% van A
▪ De onderkant van de bovenste opening moet zich op ≥1500 mm
van de vloer bevinden
▪ De hoogte van de opening is ≥20 mm
Opmerking: Aan de vereiste voor de bovenste opening kan worden
voldaan door middel van valse plafonds, ventilatiekanalen of
dergelijke die luchtcirculatie tussen de verbonden kamers mogelijk
maken.
OPMERKING
Binnenunits en de onderkant van kanaalopeningen mogen
niet lager dan 1,8 m van het laagste punt van de vloer
worden geïnstalleerd, behalve voor vloermodellen (bijv.
FXNA).
Voorbeeld
De totale hoeveelheid koelmiddel in het VRV-systeem is 20 kg. Het
VRV-systeem heeft twee binnenunits die geïnstalleerd zijn in een
ruimte die niet op de laagste ondergrondse verdieping van het
gebouw ligt. De ruimte waarin de binnenunits zijn geïnstalleerd heeft
een kameroppervlakte van 25 m². Een aangrenzende ruimte heeft
een kameroppervlakte van 45 m² waarnaar luchtcirculatie mogelijk is
via een scheiding die voldoet aan een van de twee vereisten in de
bovenstaande tekst. De gekozen veiligheidsmaatregel is Alarm +
Natuurlijke ventilatie (op basis van de totale hoeveelheid koelmiddel
en de kameroppervlakte uit de grafiek voor "Alle andere
verdiepingen").
1 Om de veiligheidsmaatregel Alarm toe te passen, zie
"13.4.2 Alarm" [ 4 23].
2 Pas daarnaast de veiligheidsmaatregel Natuurlijke ventilatie
toe: totale kameroppervlakte van geïnstalleerde kamer en
aangrenzende kamer waar natuurlijke ventilatie mogelijk is:
25 m²+45 m²=70 m²
REMA5A7Y1B9+REYA8~20A7Y1B9
VRV 5 warmteterugwinning
4P797563-1 – 2024.11
)
nvmin
nvmin
)
nvmin
13 Speciale vereisten voor R32-units
Resultaat: De limiet voor totale hoeveelheid koelmiddel in het
systeem bepaald aan de hand van de grafiek voor natuurlijke
ventilatie is 23,6 kg.
Totale hoeveelheid koelmiddel in het systeem (20 kg) < Limiet totale
hoeveelheid
koelmiddel
(23,6 kg),
veiligheidsmaatregel kan worden toegepast.
13.4.4
Geen veiligheidsmaatregel
Wanneer de kameroppervlakte groot genoeg is, zijn geen
veiligheidsmaatregelen vereist. Dit geldt ook voor een binnenunit die
op de laagste ondergrondse verdieping is geïnstalleerd.
Daarom kan het R32-veiligheidssysteem in de binnenunit in een
voldoende
grote
ruimte
worden
ingeschakeld) door de instelling in de gebruikersinterface te wijzigen
zoals hieronder weergegeven:
Lokale instellingen
Geen veiligheidsmaatregel
e
Instellin
1
code
Functie
g
15/25
13
Instelling
veiligheidssystee
m voor R32-
lekken
Opmerking: Zie
"18.1.9 Lokale instelling
meer informatie.
WAARSCHUWING
Bij vloermodellen (bijv. FXNA) mag de instelling (15/25)
niet worden gedeactiveerd.

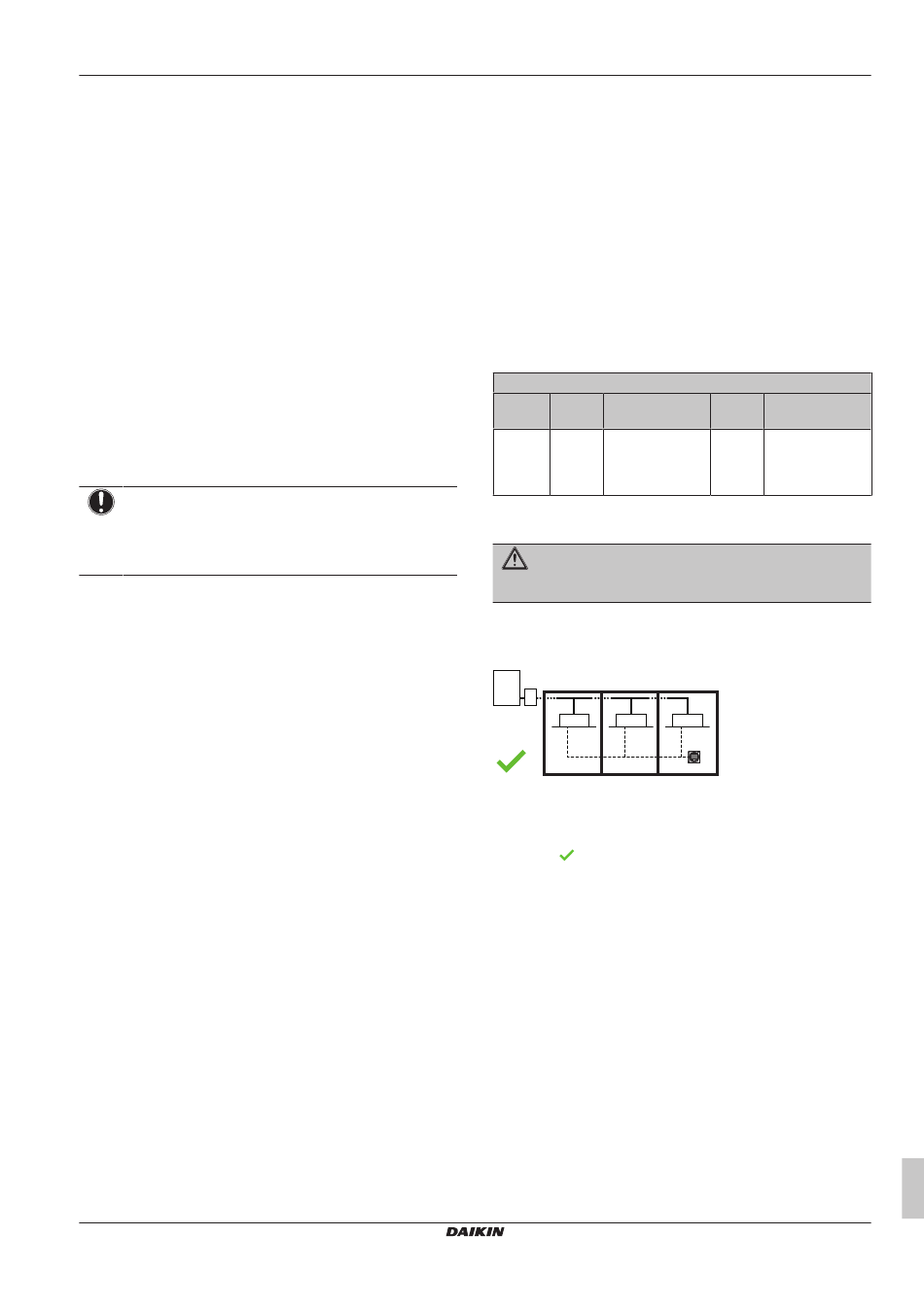

Groepsbesturing
Groepsbesturing is toegestaan voor maximaal 10 binnenunits
aangesloten op verschillende poorten of op dezelfde poort:
a
b
c
c
c
a
Buitenunit
b
BS unit
c
Binnenunits zonder veiligheidsmaatregel
d
Afstandsbediening compatibel met R32-
veiligheidssysteem
Toegelaten
Montagehandleiding en gebruiksaanwijzing
wat
betekent
dat
de
uitgeschakeld
(standaard
e
2
code
Beschrijving
01
Gedeactiveerd
binnenunit" [ 4 48] voor
d
