In de buitenunit is een klem voor externe output voorzien. Deze
SVS-output kan worden gebruikt wanneer extra tegenmaatregelen
vereist zijn. De SVS-output is een contact op de klem X2M dat sluit
wanneer een lek, een storing of het loskomen van de R32-sensor (in
de binnenunit of BS-unit) wordt gedetecteerd.
Voor meer informatie over de SVS-output, zie
aansluiten" [ 4 43].
Installatie binnenunit
OPMERKING
Als één of meerdere kamers via een kanaalsysteem
verbonden zijn met de unit, moet u ervoor zorgen dat de
in- EN uitlaat rechtstreeks op dezelfde kamer zijn
aangesloten via kanalen. Gebruik GEEN ruimten zoals een
vals plafond als kanaal voor de luchtinlaat of -uitlaat.
Raadpleeg voor de installatie van de binnenunit de montage- en
gebruikshandleiding die bij de binnenunit wordt geleverd. Zie de
nieuwste versie van het technical data book van deze unit voor de
compatibiliteit van binnenunits.
Afhankelijk van de kameroppervlakte waarin de binnenunit is
geïnstalleerd en de totale hoeveelheid koelmiddel in het systeem,
zijn andere veiligheidsmaatregelen vereist voor binnenunits. Zie
"13.3 Vereiste veiligheidsmaatregelen
Een optionele output-printplaat voor de binnenunit kan worden
geïnstalleerd om een output voor een extern toestel te bieden. De
output-printplaat stuurt een signaal wanneer een lek is gedetecteerd,
de R32-sensor defect is of wanneer de sensor is losgekoppeld. Voor
de exacte modelnaam, zie de optielijst van de binnenunit. Voor meer
informatie over deze optie, zie de montagehandleiding van de
optionele output-printplaat.
Installatie BS-unit
Afhankelijk van de kameroppervlakte waarin de BS-unit is
geïnstalleerd en de totale hoeveelheid koelmiddel in het systeem,
kunnen verschillende veiligheidsmaatregelen worden toegepast:
alarm en natuurlijke ventilatie.
Voor meer informatie, zie de montagehandleiding die bij de BS-unit
wordt geleverd.
Vereisten inzake leidingen
VOORZICHTIG
De
leidingen
MOETEN
beschreven in
"15 Installatie van de
Alleen
mechanische
braseren+flareverbindingen) die conform de nieuwste
versie van ISO14903 zijn, kunnen worden gebruikt.
Legeringen voor solderen met lage temperatuur mogen
niet worden gebruikt om leidingen aan te sluiten.
Leidingen in een ruimte waarin zich personen bevinden, moeten
beschermd zijn tegen onbedoelde beschadiging. De leidingen
moeten
worden
gecontroleerd
controleren" [ 4 33].
"15.3 Koelmiddelleiding
Vereisten inzake afstandsbediening
Raadpleeg voor de installatie van de afstandsbediening de montage-
en gebruikshandleiding die bij de afstandsbediening wordt geleverd.
Elke binnenunit moet worden aangesloten op een afstandsbediening
die
compatibel
is
met
een
BRC1H52/82* of een later type). Deze afstandsbedieningen zijn
voorzien van veiligheidsmaatregelen die de gebruiker visueel en met
een geluid zullen waarschuwen voor een lek.
De vereisten moeten verplicht worden nageleefd voor de installatie
van de afstandsbediening.
1 Alleen een afstandsbediening die compatibel is met het
veiligheidssysteem kan worden gebruikt. Zie de technische data
sheet voor de compatibiliteit van de afstandsbediening (bijv.
BRC1H52/82*).
REMA5A7Y1B9+REYA8~20A7Y1B9
VRV 5 warmteterugwinning
4P797563-1 – 2024.11
"17.8 Externe outputs
bepalen" [ 4 19].
worden
geïnstalleerd
zoals
leidingen" [ 4 29].
verbindingen
(bv.
zoals
beschreven
in
R32-veiligheidssysteem
(bv.
13 Speciale vereisten voor R32-units
2 Elke binnenunit moet op een aparte afstandsbediening worden
aangesloten. Als binnenunits onder groepsbesturing staan, kan
één afstandsbediening worden gebruikt.

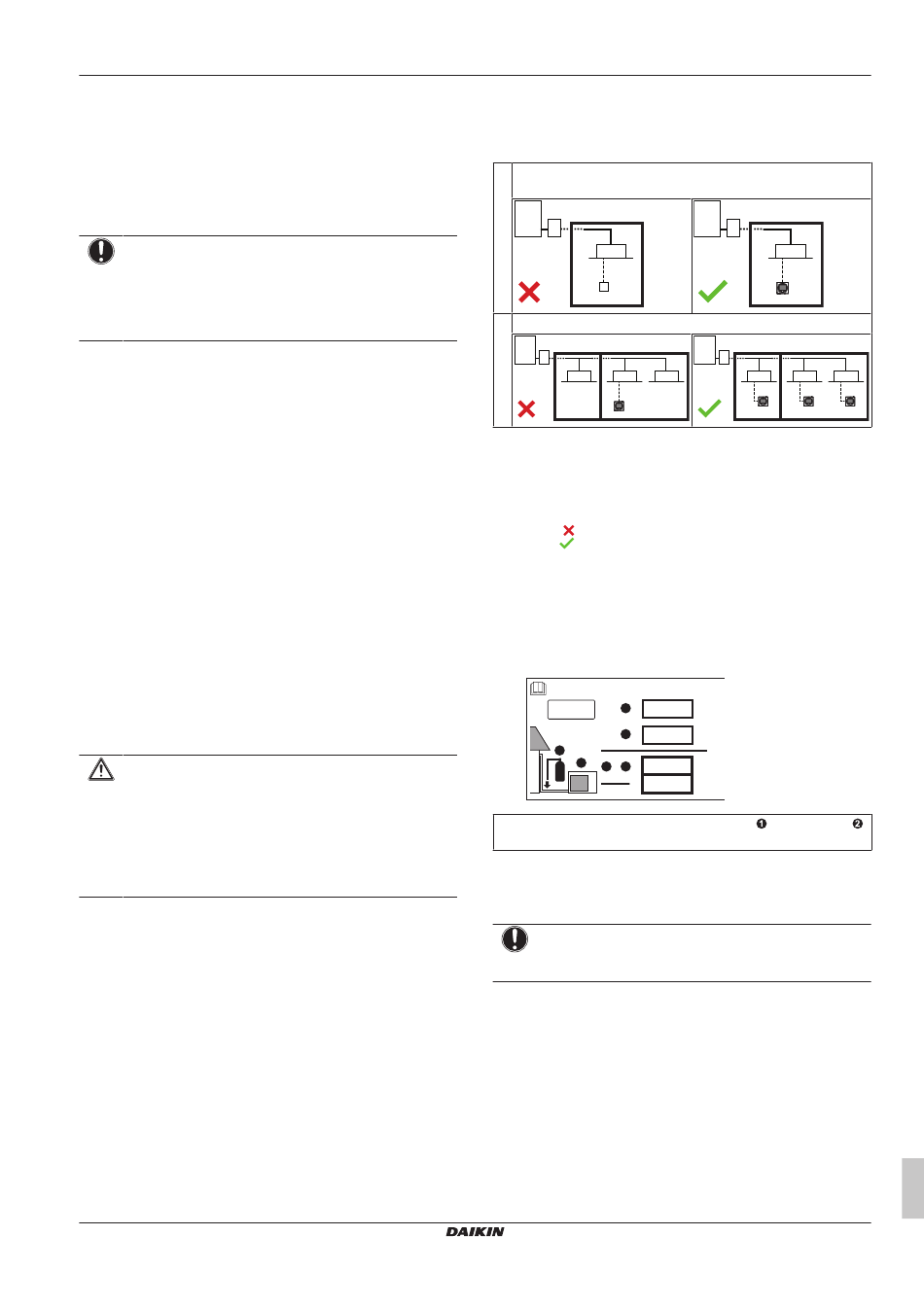

Voorbeelden
1 Afstandsbediening is niet compatibel met R32-
veiligheidssysteem.
a
b
c
d
2 Binnenunits zonder afstandsbediening zijn niet toegelaten.
a
b
c
c
c
e
a
Buitenunit
b
BS unit
c
Binnenunit
d
Afstandsbediening NIET compatibel met R32-
veiligheidssysteem
e
Afstandsbediening compatibel met R32-
veiligheidssysteem
NIET toegelaten
Toegelaten
13.3
Vereiste veiligheidsmaatregelen
bepalen
Stap 1 – Bepaal de totale hoeveelheid koelmiddel in het systeem.
Gebruik de waarden op het typeplaatje van de unit om de totale
hoeveelheid koelmiddel in het systeem te bepalen.
Contains fluorinated greenhouse gases
R32
1
=
GWP: xxx
2
=
2
1
+
1
2
=
GWP × kg
=
1000
Totale hoeveelheid koelmiddel=Fabrieksvulling
(b)
(a)
De fabrieksvulling staat op het typeplaatje.
(b)
De waarde voor R (extra bij te vullen koelmiddel) wordt berekend
in
"16.3 Bepalen hoeveel koelmiddel moet worden
bijgevuld" [ 4 36].
OPMERKING
De totale hoeveelheid koelmiddel in het systeem MOET
altijd minder zijn dan 63.8 kg.
Stap 2 – Bepaal de kleinste oppervlakte tussen:
▪ De kamer waar een binnenunit is geïnstalleerd
▪ Elk van de kamers die worden bediend door een in een andere
kamer geïnstalleerde binnenunit met kanaalaansluitingen
De kameroppervlakte kan worden bepaald door de muren, deuren
en scheidingen op de vloer te projecteren en de ingesloten
oppervlakte te berekenen. Ruimten die alleen verbonden worden
door een verlaagd plafond, kanaalwerk of dergelijke worden niet als
één ruimte beschouwd.
Stap 3 – Bepaal de vereiste veiligheidsmaatregelen voor de
binnenunit aan de hand van de grafieken of de tabellen (zie
"afbeelding 1" [ 4 2] vooraan in deze handleiding).
Montagehandleiding en gebruiksaanwijzing
a
b
c
e
a
b
c
c
c
e
e
e
kg
kg
kg
tCO
eq
2
(a)
+extra vulling
