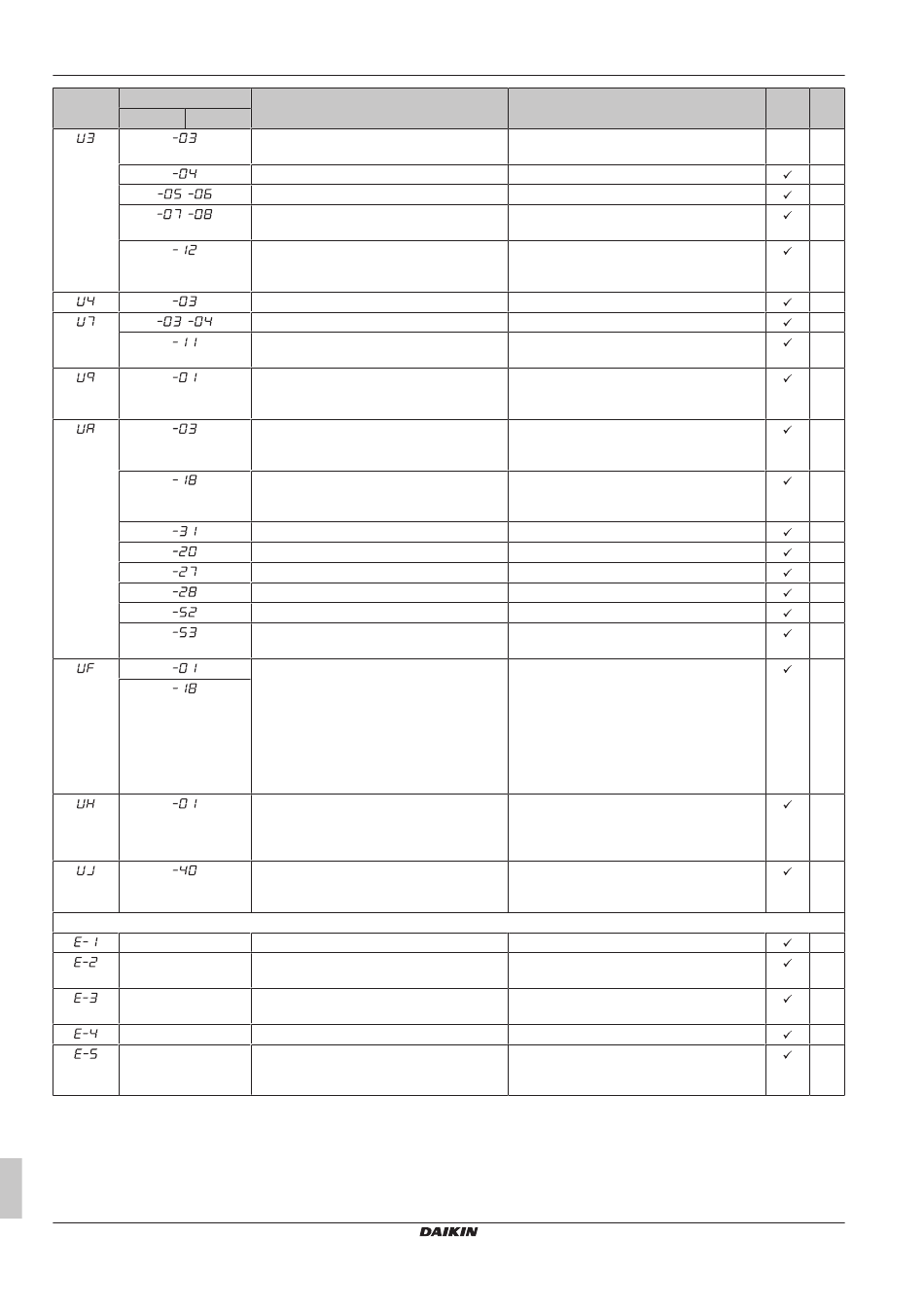

22 Opsporen en verhelpen van storingen
Hoofdcod
Subcode
e
Master
Slave 1
,
,
,
—
—
—
—
—
(a)
De SVEO-klem biedt een elektrisch contact dat wordt gesloten in het geval van de aangegeven fout.
(b)
De SVS-klem biedt een elektrisch contact dat wordt gesloten in het geval van de aangegeven fout.
(c)
De foutcode wordt alleen weergegeven op de gebruikersinterface van de binnenunit met de fout.
Montagehandleiding en gebruiksaanwijzing
56
Oorzaak
Storingscode: systeem nog niet
proefgedraaid (systeemwerking niet mogelijk)
Storing opgetreden tijdens proefdraaien
Proefdraaien afgebroken
Proefdraaien afgebroken door
communicatieproblemen
Inbedrijfstelling veiligheidssysteem BS-
systeem niet voltooid
Communicatiestoring binnenunit
Storingscode: defecte bedrading naar Q1/Q2 Controleer bedrading Q1/Q2.
Te veel binnenunits aangesloten op F1/F2-
leiding
Waarschuwing door storing op andere unit
(binnenunit/BS-unit)
Storing aansluiting binnenunits of verkeerde
combinatie types
Storing aansluiting binnenunits of verkeerde
combinatie types
Verkeerde combinatie units (multi-systeem)
Verkeerde buitenunit aangesloten
Geen BS-unit aangesloten
Verkeerde BS-unit aangesloten
Abnormaliteit koelmiddeltype BS-unit
Probleem DIP-schakelaar BS-unit
Verkeerde combinatie tussen bedradingspad
en leidingpad bij proefdraaien
Storing automatisch adres (inconsistentie)
Onderhoudswaarschuwing
(verluchtingsventilator)
Foutcodes in verband met lekdetectiefunctie
Unit is niet klaar voor lekdetectie
Binnenunit is buiten temperatuurbereik
20~32°C voor lekdetectie.
Buitenunit is buiten temperatuurbereik
4~43°C voor lekdetectie.
Te lage druk gemeten tijdens lekdetectie
Binnenunit die niet compatibel is met
lekdetectiefunctie geïnstalleerd
Oplossing
Laat systeem proefdraaien.
Laat het systeem opnieuw proefdraaien.
Laat het systeem opnieuw proefdraaien.
Controleer de communicatiebedrading en laat
het systeem opnieuw proefdraaien.
Voltooi inbedrijfstelling veiligheidssysteem
van BS-unit. Raadpleeg de handleiding van
de BS-unit voor meer informatie.
Controleer aansluiting gebruikersinterface.
Controleer aantal aangesloten binnenunits en
totale capaciteit.
Controleer of er zich een storing voordoet bij
andere binnenunits/BS-units en of de
combinatie van binnenunits is toegestaan.
Controleer of er zich een storing voordoet bij
andere binnenunits en of combinatie van
binnenunits is toegestaan.
Controleer of er zich een storing voordoet bij
andere binnenunits en of combinatie van
binnenunits is toegestaan.
Controleer of unittypes compatibel zijn.
Koppel de buitenunit los.
Sluit een BS-unit aan.
Koppel de BS-unit los.
Controleer het koelmiddeltype van de BS-unit
Controleer de DIP-schakelaars van de BS-
unit.
Vergissing gedetecteerd tijdens controle
aansluiting van de BS-unit en binnenunit (zie
"19.6 Controle aansluiting van de BS-unit/
binnenunit" [ 4 50]). Controleer de bedrading
tussen binnenunits en BS-units.
Raadpleeg de handleiding van de BS-unit
voor informatie over de juiste manier voor de
bedrading.
Controleer of aantal onderling verbonden
units overeenstemt met aantal op voeding
aangesloten units (controlestand) of wacht tot
einde initialisering.
Onderhoudscontrole vereist voor ventilatie
BS-unit. Raadpleeg de handleiding van de
BS-unit voor meer informatie.
Zie de vereisten voor lekdetectie.
Probeer opnieuw wanneer de
omgevingsvoorwaarden zijn vervuld.
Probeer opnieuw wanneer de
omgevingsvoorwaarden zijn vervuld.
Herbegin de lekdetectie.
Gebruik VRV R32-compatibele binnenunits,
zie het engineering databook voor de
unitselectie.
REMA5A7Y1B9+REYA8~20A7Y1B9
SVEO
SVS
(a)
(b)
