a
b
b
a
b
b
a
a
b
b
a
a
a
Naar binnenunit
b

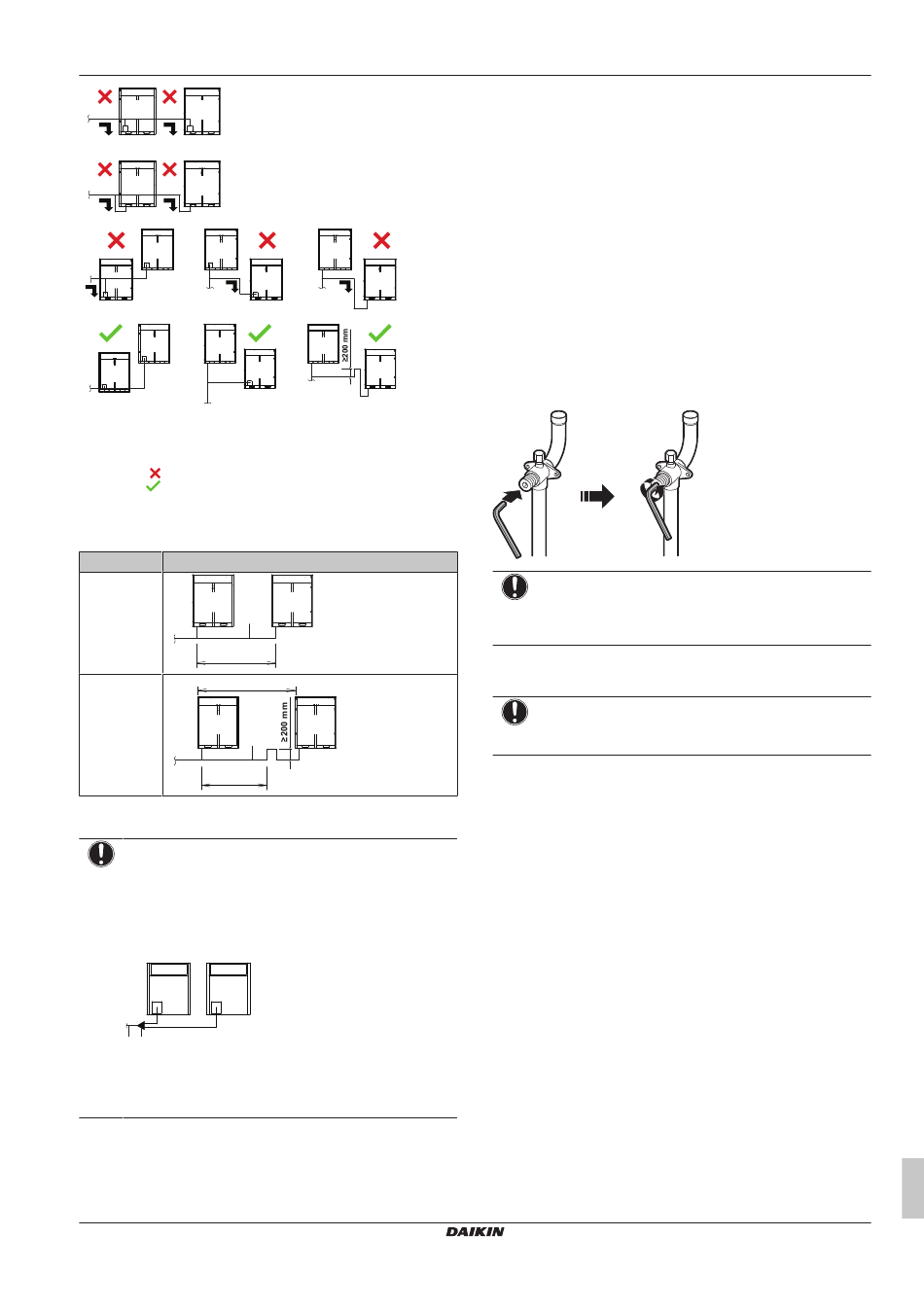

Olie hoopt zich op in de verstgelegen buitenunit wanneer
het systeem stopt
NIET toegelaten (olie blijft achter in de leiding)
Toegelaten
▪ Als de leidinglengte tussen de buitenunits langer dan 2 m is,
moeten de aanzuiggasleiding en de hogedruk-/lagedrukgasleiding
200 mm of meer oplopen op een lengte van 2 m vanaf de set.
Als
≤2 m
b
a
≤2 m
>2 m
>2 m
b
a
≤2 m
a
Naar binnenunit
b
Leiding tussen buitenunits
OPMERKING
Bij een systeem met meerdere buitenunits gelden voor de
installatie
beperkingen
aansluitingen van de koelmiddelleiding tussen buitenunits.
Installeer volgens de volgende beperkingen. De capaciteit
van buitenunits A en B moet voldoen aan de volgende
beperkingen: A≥B.
A
B
a b
a Naar binnenunits
b Leidingkit voor aansluiting van meerdere buitenunits
(eerste aftakking)
REMA5A7Y1B9+REYA8~20A7Y1B9
VRV 5 warmteterugwinning
4P797563-1 – 2024.11
a
b
a
Dan
op
de
volgorde
van
de
15 Installatie van de leidingen
15.2
Koelmiddelleiding aansluiten
15.2.1
Gebruik van de afsluiter en servicepoort
Omgaan met de afsluiter
Houd rekening met de volgende richtlijnen:
▪ De gas- en vloeistofafsluiter zijn in de fabriek gesloten.
▪ Houd alle afsluiters open tijdens de werking.
▪ Oefen GEEN overmatige kracht uit op de afsluiter. Anders kan de
afsluiter afbreken.
Afsluiter openen
1 Verwijder het stofdeksel.
2 Steek een zeskantsleutel in de afsluiter.
3 Draai de afsluiter VOLLEDIG linksom en draai vast tot het juiste
aanhaalmoment is bereikt (zie "Aanhaalmomenten" [ 4 32]).
OPMERKING
Afsluiters moeten met het in deze handleiding vermelde
aanhaalmoment worden geopend. U mag geen kwartslag
terugdraaien wanneer u ze opent.
4 Breng het stofdeksel aan.
Resultaat: De afsluiter is nu open.
OPMERKING
Breng het stofdeksel weer aan om veroudering van de O-
ring en lekkage te voorkomen.
Afsluiter sluiten
1 Verwijder het deksel van de afsluiter.
2 Steek een zeskantsleutel in de afsluiter en draai de afsluiter
rechtsom.
3 Stop met draaien zodra de afsluiter niet meer verder draait.
4 Installeer het deksel van de afsluiter.
Resultaat: De afsluiter is nu dicht.
Omgaan met de servicepoort
▪ Gebruik altijd een vulslang met een drukpen omdat de
servicepoort een Schrader-ventiel is.
▪ Draai het servicepoortdeksel na gebruik van de servicepoort goed
vast. Zie de tabel hieronder voor het aanhaalmoment.
▪ Controleer na het vastdraaien van het servicepoortdeksel op
koelmiddellekken.
