22 Opsporen en verhelpen van storingen
sterke wind, kan hierdoor een spanning in de condensator of in
het hoofdcircuit worden opgeslagen en een elektrische schok
veroorzaken.)
4 Steek de verbindingsstekker na de servicewerkzaamheden
opnieuw
in.
Anders
wordt
gebruikersinterface of op het 7-segmentendisplay van de
buitenunit aangegeven en is de normale werking NIET mogelijk.
Voor meer informatie, zie het bedradingsschema op de achterkant
van het servicedeksel/deksel van de schakelkast.
Kijk uit voor de ventilator. De unit inspecteren met een draaiende
ventilator is gevaarlijk. Schakel altijd de hoofdschakelaar uit en
verwijder de zekeringen uit het besturingscircuit in de buitenunit.
21.2
Checklist voor het jaarlijks
onderhoud van de buitenunit
Controleer minstens eens per jaar de volgende punten:
▪ Warmtewisselaar
De warmtewisselaar van de buitenunit kan verstopt raken door
stof, vuil, bladeren, enz. Er wordt geadviseerd de warmtewisselaar
jaarlijks te schoon te maken. Een verstopte warmtewisselaar kan
de oorzaak zijn van een te lage druk of een te hoge druk, met
slechtere prestaties als gevolg.
21.3
Over de servicestand
Koelmiddel aftappen/vacumeren is mogelijk met behulp van
instelling [2‑21]. Zie
"18.1 Lokale instellingen
meer informatie over het instellen van stand 2.
Controleer bij het gebruik van de stand voor vacumeren/aftappen
voor u begint heel grondig wat moet worden gevacumeerd/afgetapt.
Zie de montagehandleiding van de binnenunit voor meer informatie
over vacumeren en aftappen.
21.3.1
Gebruik van de vacuümstand
1 Stel [2‑21]=1 bij de stilstaande unit.
Resultaat: Na bevestigen worden de expansiekleppen van de
binnenunits en de buitenunit volledig geopend. Op het 7-
segmentendisplay wordt dan
gebruikersinterface van alle binnenunits TEST (proefdraaien)
en
(externe besturing) en de werking is geblokkeerd.
2 Vacumeer het systeem met een vacuümpomp.
3 Druk op BS3 om te stoppen met vacumeren.
21.3.2
Koelmiddel aftappen
Dit moet worden gedaan met een aftapsysteem voor koelmiddel.
Voer dezelfde procedure als voor het vacumeren uit.
GEVAAR: RISICO OP ONTPLOFFING
Afpompen – Koelmiddellekken. Als u het systeem wil
afpompen en er zit een lek in het koelmiddelcircuit:
▪ Gebruik NIET de automatische afpompfunctie van de
unit die al het koelmiddel uit het systeem naar de
buitenunit
kan
Zelfontbranding en explosie van de compressor door
lucht die in de draaiende compressor terechtkomt.
▪ Gebruik een afzonderlijk aftapsysteem zodat de
compressor van de unit NIET moet draaien.
OPMERKING
Verwijder bij het verwijderen van koelmiddel GEEN olie.
Voorbeeld: Met behulp van een olieafscheider.
Montagehandleiding en gebruiksaanwijzing
52
storingscode
op
uitvoeren" [ 4 44] voor
aangegeven en op de
sturen.
Mogelijk
gevolg:
21.3.3
Voorafgaand aan onderhoud en service
van een systeem met BS-unit
Alvorens onderhoud en service uit te voeren, moet lokale instelling
"[2‑45]" [ 4 47] worden uitgevoerd op de buitenunit. Zie
de
instellingen" [ 4 46] voor meer informatie.
2: lokale
Als lokale instelling "[2‑45]" [ 4 47] is uitgevoerd, worden de afsluiters
van de BS-unit gesloten. De compressor, buitenventilator en
binnenunit worden stilgelegd en op het 7-segmentendisplay staat de
code "
".
Als bevestiging dat de afsluiters volledig gesloten zijn, staat "
het 7-segmentendisplay van de buitenunit.
De systeemvoeding moet uitgeschakeld worden voor onderhoud.
21.4

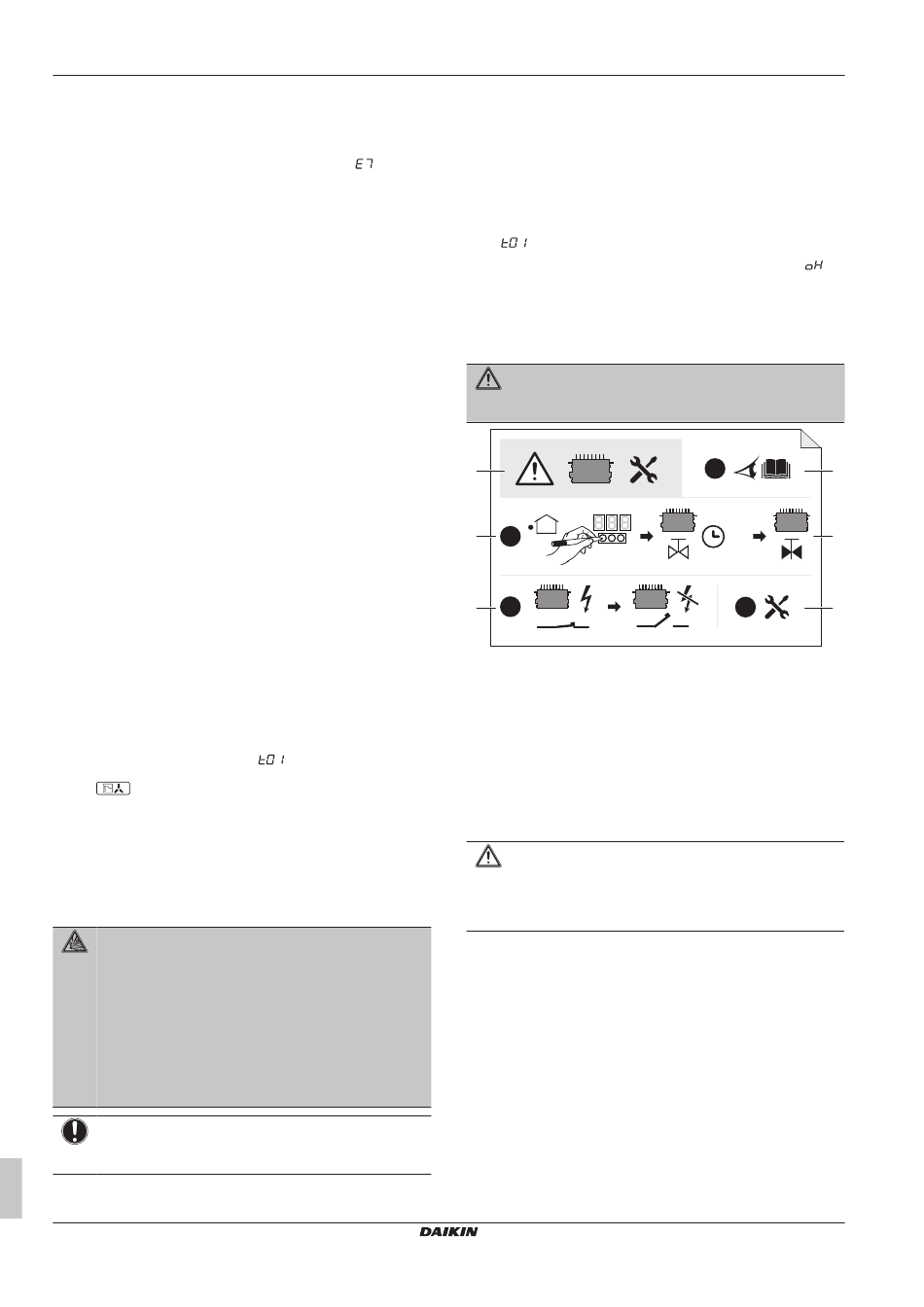

Onderhoud en servicelabel BS-unit
WAARSCHUWING
Schakel de unit nooit uit voor onderhoud en service als de
afsluiters nog niet gesloten zijn.
a
2
c
3
e
a
Let op voor onderhoud en service van de BS-unit
b
Raadpleeg de montagehandleiding of servicehandleiding
c
Voer de lokale instelling uit op de buitenunit
d
Wacht twee minuten zodat het systeem de kleppen kan
sluiten
e
Schakel de systeemvoeding uit
f
Voer onderhoud en service uit op de BS-unit
22
Opsporen en verhelpen van
storingen
VOORZICHTIG
Zie
"2
Specifieke
installateur" [ 4 4] om te controleren of het opsporen en
verhelpen
van
veiligheidsvoorschriften.
22.1
Problemen op basis van foutcodes
oplossen
Wanneer er wel een storingscode op staat, voert u de in de tabel
met storingscodes beschreven stappen uit om de storing op te
lossen.
Druk op BS3 om de storingscode te resetten en opnieuw te proberen
nadat u het probleem hebt opgelost.
De op de buitenunit aangegeven storingscode bestaat uit een
hoofdcode en een subcode. De subcode biedt meer gedetailleerde
informatie
over
de
intermitterend aangegeven.
Voorbeeld:
"18.1.8 Stand
1
2'
4
3P736525-1
veiligheidsinstructies
storingen
voldoet
aan
storingscode.
De
storingscode
REMA5A7Y1B9+REYA8~20A7Y1B9
VRV 5 warmteterugwinning
4P797563-1 – 2024.11
