Schema Van De Leidingen: Buitenunit - Daikin Vrv 5 Reya10A7Y1B9 Montagehandleiding En Gebruiksaanwijzing
Warmteterugwinning
Verberg thumbnails
Zie ook voor VRV 5 REYA10A7Y1B9:
- Uitgebreide handleiding voor de installateur en de gebruiker (200 pagina's)
Inhoudsopgave
24.2

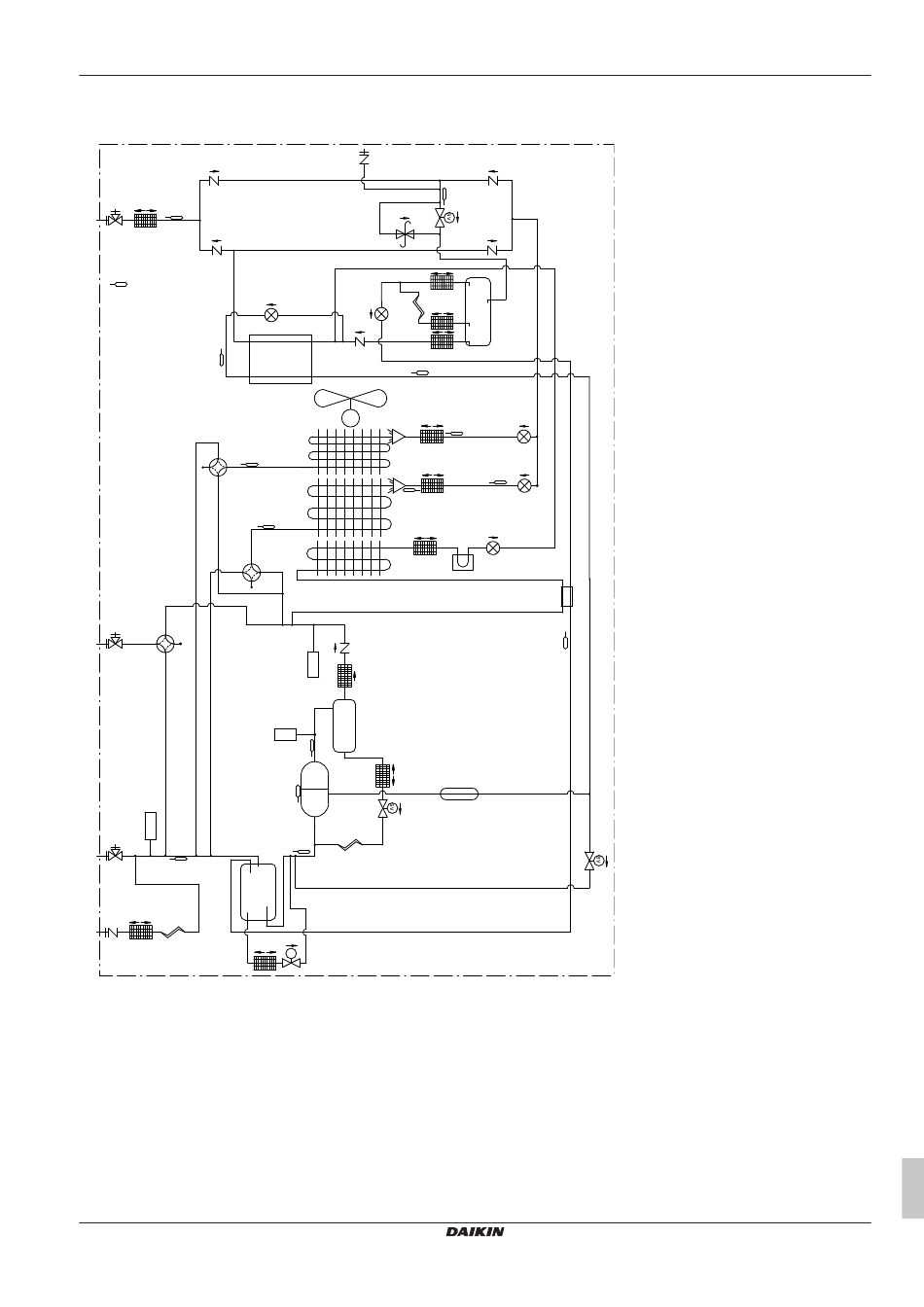

Schema van de leidingen: Buitenunit
Leidingschema: 5~12 HP
R7T
a
R1T
R16T
R8T
Y5S
Y4S
Y3S
c
S1PH
S1NPL
d
R10T
e
a
Afsluiter (vloeistof)
b
Servicepoort
c
Afsluiter (hoge druk/lage druk)
d
Afsluiter (gas)
e
Vulpoort
REMA5A7Y1B9+REYA8~20A7Y1B9
VRV 5 warmteterugwinning
4P797563-1 – 2024.11
b
Y2E
Y4E
PHE
R6T
M1F
M
R11T
R9T
S1NPH
HPS
R21T
R15T
Y11S
R12T
Y10S
sv
R3T
Y2S
Y1E
R4T
Y3E
R5T
Y5E
R13T
M1
Y8S
3D138283
