Inhoudsopgave

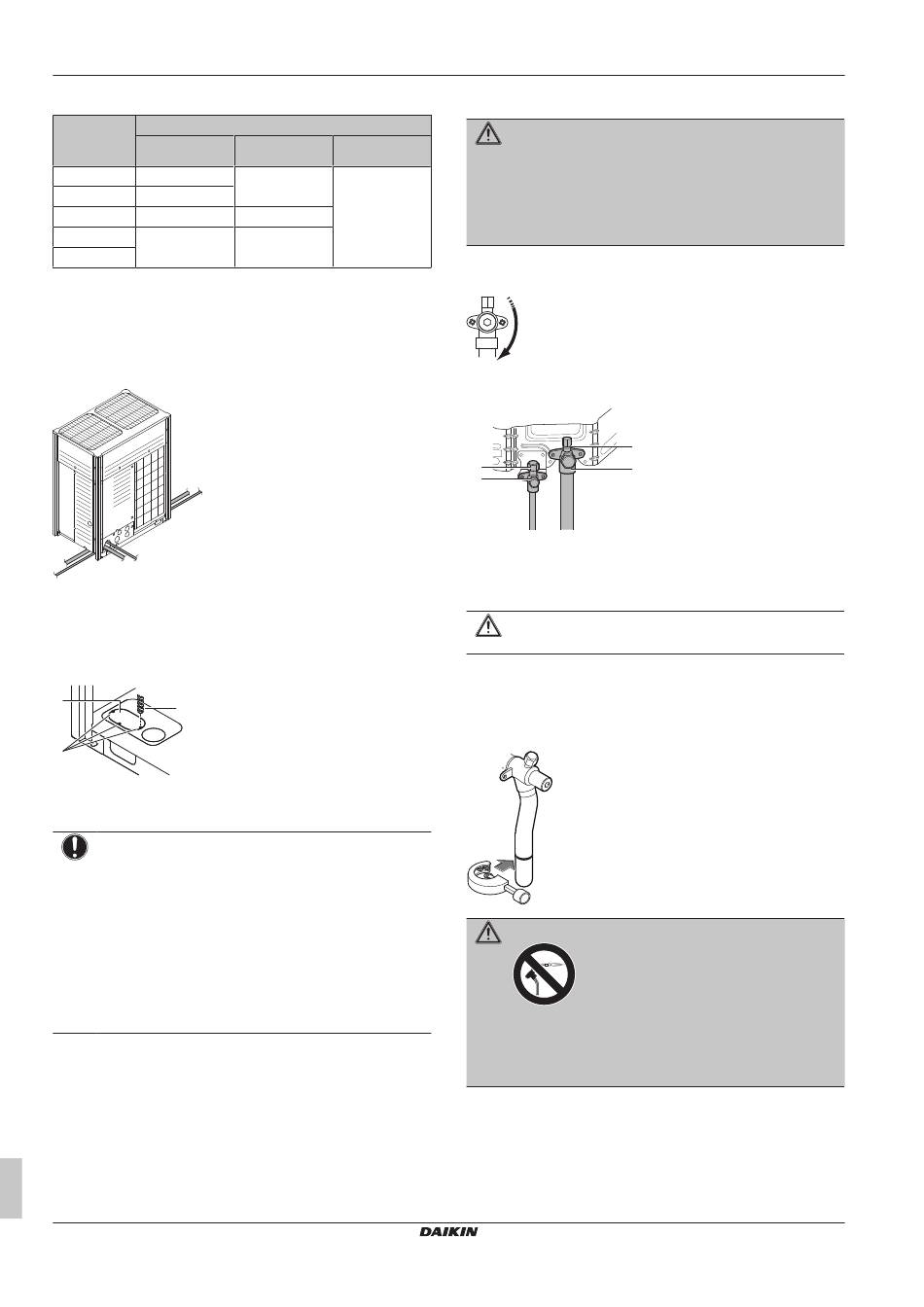

15 Installatie van de leidingen
Aanhaalmomenten
Afmeting
Aanhaalmoment [N•m]
afsluiter
Klephuis
[mm]
Ø9,5
5~7
Ø12,7
8~10
Ø15,9
14~16
Ø19,1
19~21
Ø25,4
(a)
Bij openen of sluiten.
15.2.2
Koelmiddelleidingen leggen
De koelmiddelleidingen kunnen aan de voor- of zijkant worden
aangesloten (wanneer ze er langs onder worden uitgehaald) zoals
aangegeven op de afbeelding hierna.
c
a
b
a
Aansluiting aan linkerkant
b
Aansluiting aan voorkant
c
Aansluiting aan rechterkant
Opmerking:
Voor
aansluitingen
uitbreekopening in de bodemplaat worden geopend zoals hieronder
afgebeeld:
a
b
c
a
Grote uitbreekopening
b
Boor
c
Punten voor boren
OPMERKING
Voorzorgsmaatregelen
uitbreekopeningen:
▪ Let op dat u de behuizing niet beschadigt.
▪ Na het uitslaan van de uitbreekopeningen, verwijdert u
best de bramen en brengt u reparatieverf aan op de
randen en de delen rond de randen om roestvorming te
voorkomen.
▪ Omwikkel de elektrische bedrading met beschermende
tape om beschadiging bij het doorvoeren door de
uitbreekopeningen te voorkomen.
15.2.3
Bescherming tegen verontreiniging
Dicht de inlaatopeningen van de leidingen en bedrading af met
afdichtingsmateriaal (lokaal te voorzien); anders daalt de capaciteit
van de unit en kunnen kleine dieren in de machine binnendringen.
Montagehandleiding en gebruiksaanwijzing
32
(a)
Zeskantsleutel
Servicepoort
4 mm
10,7~14,7
6 mm
8 mm
aan
de
zijkant,
moet
bij
het
uitslaan
van
de
15.2.4
Dichtgeknepen leidingen verwijderen
WAARSCHUWING
Gas of olie die nog overblijft in de afsluiter kan de
dichtgeknepen leiding wegblazen.
Het niet goed naleven van de instructies in de
onderstaande procedure kan leiden tot schade aan
voorwerpen of persoonlijk letsel (afhankelijk van de
omstandigheden kan dit ernstig zijn).
Verwijder de dichtgeknepen leiding met de volgende procedure:
1 Zorg ervoor dat de afsluiters volledig gesloten zijn.
2 Sluit het vacumeer-/aftaptoestel via een verdeelstuk aan op de
servicepoort van alle afsluiters.
a
b
a
Servicepoort
b
Afsluiter
3 Verwijder gas en olie uit de dichtgeknepen leiding met behulp
van een aftaptoestel.
VOORZICHTIG
de
Laat de gassen NIET vrij in de atmosfeer.
4 Maak de vulslang los en sluit de servicepoorten af zodra alle
gas en olie uit de dichtgeknepen leiding is verwijderd.
5 Snijd het onderste deel van de leidingen van de vloeistof-, gas-
en hogedruk-/lagedrukgasafsluiters af op de zwarte streep.
Gebruik hiervoor gepast gereedschap (bijv. een pijpensnijder).
WAARSCHUWING
Verwijder
de
hardsolderen.
Gas of olie die nog overblijft in de afsluiter kan de
dichtgeknepen leiding wegblazen.
6 Wacht tot alle olie uit de leiding is gedruppeld alvorens verder
te gaan met de aansluiting van de lokale leiding wanneer niet
alle olie kon worden afgetapt.
a
b
dichtgeknepen
leiding
NOOIT
REMA5A7Y1B9+REYA8~20A7Y1B9
VRV 5 warmteterugwinning
4P797563-1 – 2024.11
