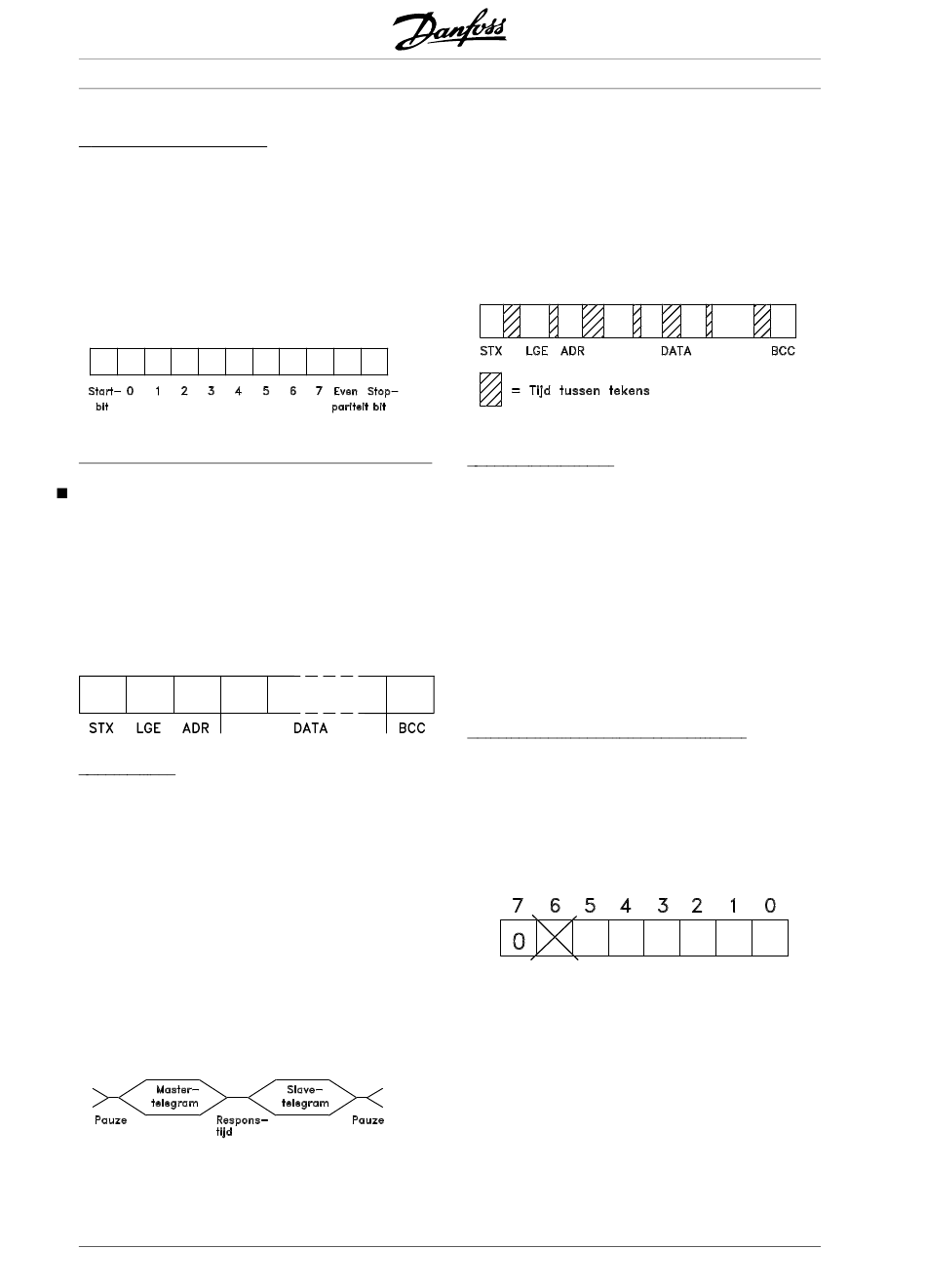

Inhoud van een teken (byte)
Elk overgedragen teken begint met een startbit. Dan
volgen 8 databits, dat wil zeggen één byte. Ieder
teken wordt gegeven via een pariteitsbit die is in-
gesteld op "1" wanneer er een even pariteit is (dat wil
zeggen een even aantal binaire enen in de 8 databits
en in de pariteitsbit samen). Het teken eindigt met
een stopbit en bestaat dus in totaal uit 11 bits.
Telegramstructuur
Ieder telegram begint met een startteken (STX) = 02
Hex, gevolgd door een byte die de telegramlengte
aangeeft (LGE) en een byte die het adres van de
frequentie-omvormer geeft (ADR). Dan volgt een
aantal databytes (variabel, afhankelijk van het
telegramtype). Het telegram eindigt met een datas-
tuurbyte (BCC).
Telegramtijden
De communicatiesnelheid tussen een master en een
slave hangt af van de baud-rate. De baud-rate van
de frequentie-omvormer moet gelijk zijn aan de
baud-rate van de master in parameter 501 Baudrate.
Na een antwoordtelegram van de slave moet er een
pauze zijn van ten minste 2 tekens (22 bits) voordat
de master een nieuw telegram kan zenden. Bij een
baud-rate van 9600 baud moet er een pauze van ten
minste 2,3 ms zijn. Wanneer de master het telegram
heeft voltooid, is de antwoordtijd van de slave aan
de master ten hoogste 20 ms, gevolgd door een
pauze van ten minste 2 tekens.
Pauzetijd, min. 2 tekens
Antwoordtijd, min. 2 tekens
Antwoordtijd, max. 20 ms
112
®
VLT
Serie 2800
De tijd tussen de afzonderlijke tekens in een tele-
gram mag niet langer zijn dan 2 tekens en het
telegram moet binnen 1,5 maal de tijd van een nomi-
naal telegram voltooid zijn. Bij een baud-rate van
9600 baud en een telegramlengte van 16 bytes is
het telegram na 27,5 ms voltooid.
Telegramlengte (LGE)
De telegramlengte is het aantal databytes plus de
adresbyte ADR plus de datastuurbyte BCC.
Telegrammen met 4 databytes hebben een lengte
van:
LGE = 4 + 1 + 1 = 6 bytes.
Telegrammen met 12 databytes hebben een lengte
van:
LGE = 12 + 1 + 1 = 14 bytes
Telegrammen die tekst bevatten, hebben een lengte
van 10+n bytes. 10 staat voor de vaste tekens, 'n' is
variabel (afhankelijk van de lengte van de tekst).
Adres van de frequentie-omvormer (ADR)
Er kunnen twee verschillende adresformaten worden
gebruikt, bij een adresbereik van de frequentie-
omvormer van 1-31 of 1-126.
1 Adresformaat 1-31
De byte voor adresbereik 1-31 heeft het volgende
profiel:
Bit 7 = 0 (actief)
Bit 6 wordt niet gebruikt
Bit 5 = 1: Broadcast, adresbits (0-4) worden niet
gebruikt
Bit 5 = 0: Geen broadcast
Bit 0-4 = Adres frequentie-omvormer 1-31
2 Adresformaat 1-126
De byte voor het adresbereik 1 - 126 heeft het vol-
gende profiel:
MG.28.E5.10 - VLT is een geregistreerd handelsmerk van Danfoss
