Beschrijving van de keuze:
Er kan een waarde worden gekozen tussen f
de in parameter 200 Output frequency range
gemaakte keuze.
Hantering van referenties

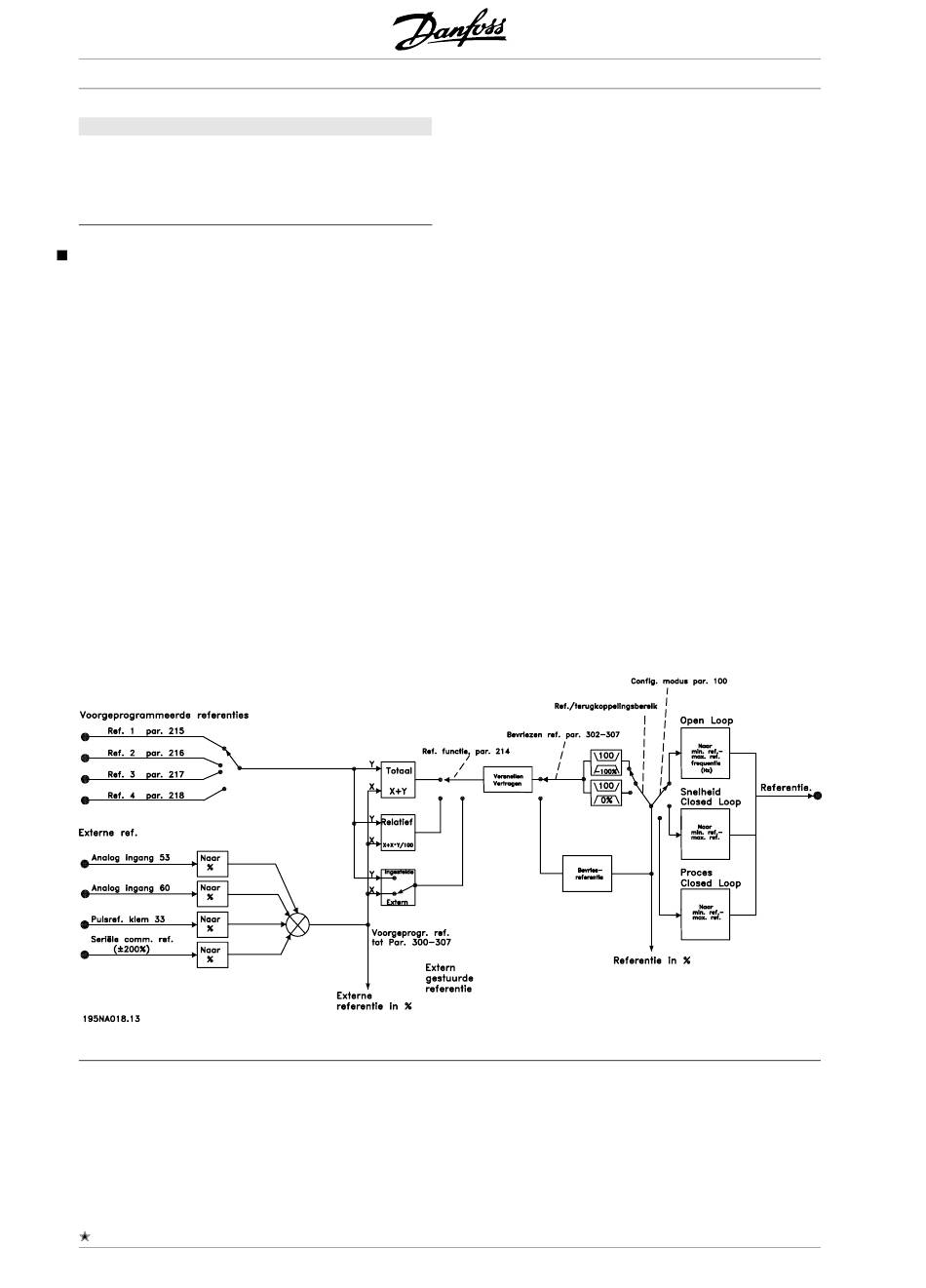

De hantering van de referenties wordt beschreven in
het onderstaande blokdiagram. In het blokdiagram is
te zien hoe de verandering van één parameter de to-
tale referentie kan beïnvloeden.
De parameters 203 tot 205 Reference en parameter
214 Reference function definiëren hoe de referenties
kunnen worden gehanteerd. De genoemde parame-
ters kunnen zowel in closed als in open loop actief
zijn.
Referenties voor afstandsbediening worden
gedefinieerd als:
- Externe referenties, zoals de analoge ingangen
53 en 60, pulsreferenties via klem 33 en referen-
ties van seriële communicatie.
- Digitale referenties
De totale referentie kan op het display van de LCP-
stuureenheid worden weergegeven door Reference
= fabrieksinstelling. () = display-tekst [] = waarde die gebruikt wordt voor communicatie via de seri ële communicatiepoort.
82
®
VLT
Serie 2800
[%] te selecteren in de parameters 009-012 Display
en
readout en kan als één eenheid worden getoond
MIN
door Reference [unit] te selecteren.
De som van de externe referenties kan worden
getoond op het display van de LCP-stuureenheid als
een % van het bereik van de Minimum reference,
Ref
tot de Maximum reference, Ref
MIN
External reference, % [25] in de parameters 009-012
Display readout als een uitlezing gewenst wordt.
U kunt referenties en externe referenties tegelijkertijd
hebben. In parameter 214 Reference function kan
geselecteerd worden hoe de digitale referenties
moeten worden opgeteld bij de externe referenties.
Er is ook een onafhankelijke lokale referentie in pa-
rameter 003 Local reference, waarin de totale
referentie wordt ingesteld met de toetsen [+/-]. Wan-
neer de lokale referentie geselecteerd is, wordt de
uitgangsfrequentie begrensd door parameter 201
Output frequency low limit, f
Output frequency high limit, f
De eenheid van de lokale referentie hangt af van de
selectie in parameter 100 Configuration.
MG.28.E5.10 - VLT is een geregistreerd handelsmerk van Danfoss
