Beschrijving van de keuze:
Stel de gewenste tijd in.
127 Inschakelfrequentie gelijkstroomrem
127
(DC BRAKE CUT-IN)
Waarde:
0,0 (OFF) - par. 202 Output frequency high limit,
f
MAX
Functie:
Deze parameter dient voor het instellen van de in-
schakelfrequentie waarbij de gelijkstroomrem moet
worden geactiveerd, in samenhang met een stop-
commando.
Beschrijving van de keuze:
Stel de gewenste frequentie in.
128 Thermal motor protection
128
(MOT.THERM PROTEC)
Waarde:
No protection (NO PROTECTION)
Thermistor warning
(THERMISTOR WARN)
Thermistor trip (THERMISTOR TRIP)
ETR warning 1 (ETR WARNING 1)
ETR trip 1 (ETR TRIP 1)
ETR warning 2 (ETR WARNING 2)
ETR trip 2 (ETR TRIP 2)
ETR warning 3 (ETR WARNING 3)
ETR trip 3 (ETR TRIP 3)
ETR warning 4 (ETR WARNING 4)
ETR trip 4 (ETR TRIP 4)
Functie:
De frequentie-omvormer kan de motortemperatuur
op twee verschillende manieren bewaken:
- Via een PTC-thermistor die is verbonden met de
motor. De thermistor moet worden aangesloten
tussen klem 50 (+10V) en een van de digital e in-
gangsklemmen 18, 19, 27 of 29. Zie parameter
300 Digital inputs.

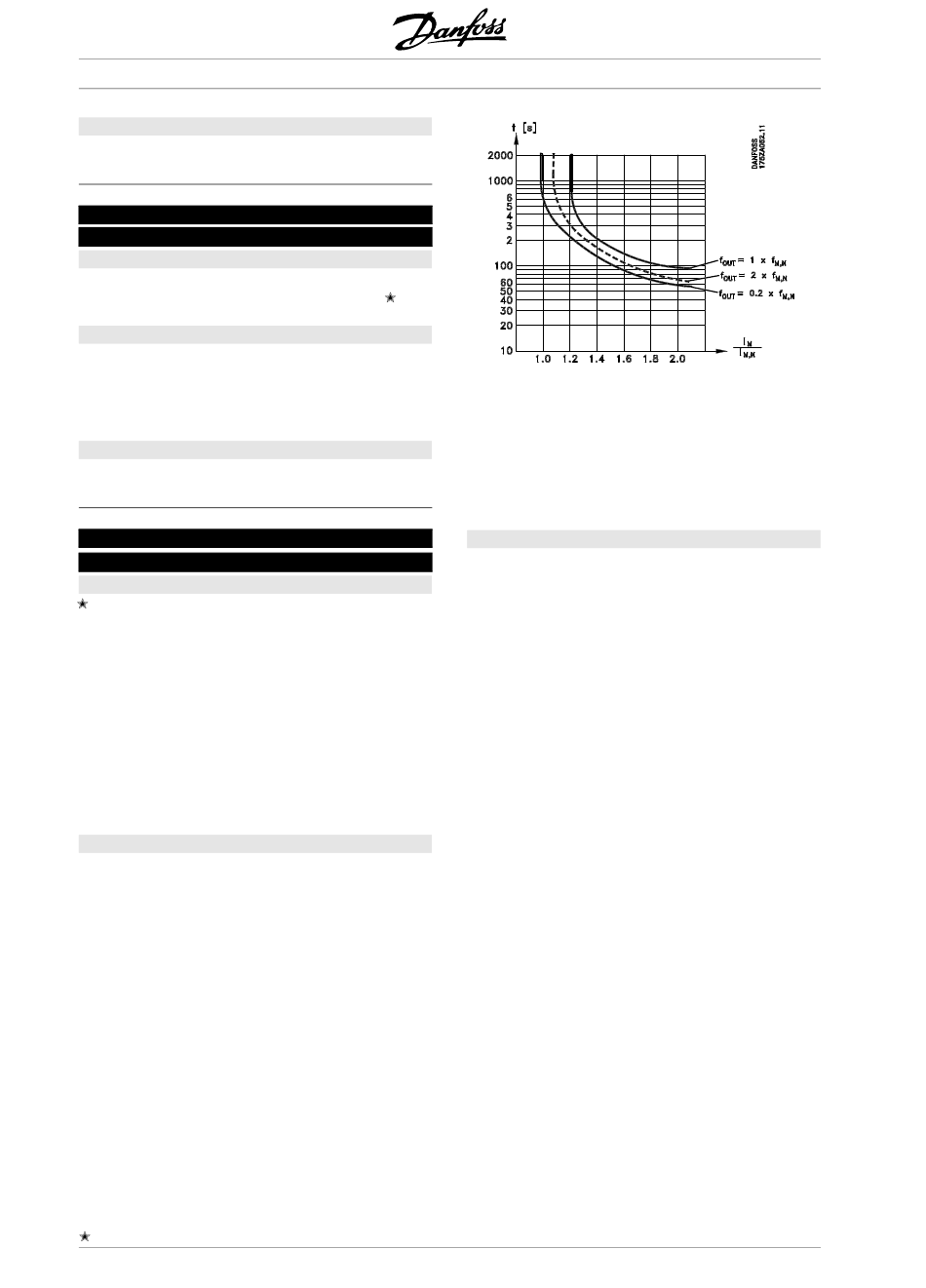

- Berekening van de thermische belasting (ETR -
Electronic Thermal Relay), op basis van de
actuele belasting en de tijd. Dit wordt vergeleken
met de nominale motorstroom I
nale motorfrequentie f
M,N
houden rekening met het feit dat er bij lagere
snelheden een lage belasting nodig is omdat er
minder ventilatie in de motor is.
= fabrieksinstelling. () = display-tekst [] = waarde die gebruikt wordt voor communicatie via de seri ële communicatiepoort.
76
OFF
[ 0]
[1]
[ 2]
[ 3]
[4 ]
[ 5]
[6 ]
[ 7]
[8 ]
[ 9]
[10 ]
en de nomi-
M,N
. De berekeningen
MG.28.E5.10 - VLT is een geregistreerd handelsmerk van Danfoss
®
VLT
Serie 2800
De ETR-functies 1-4 beginnen pas met het bereke-
nen van de belasting op het moment dat er wordt
omgeschakeld naar de Setup waarin ze gese-
lecteerd werden. Dit maakt het mogelijk de
ETR-functie te gebruiken wanneer twee of meer mo-
toren worden afgewisseld.
Beschrijving van de keuze:
Selecteer No protection [0] als bij overbelasting of
uitschakeling van de motor geen waarschuwing
vereist is.
Selecteer Thermistor warning [1] als een
waarschuwing wenselijk is wanneer de aangesloten
thermistor te heet wordt.
Selecteer Thermistor trip [2] als een waarschuwing
wenselijk is wanneer de aangesloten thermistor te
heet wordt.
Selecteer ETR Adv. als een waarschuwing wenselijk
is wanneer de motor overbelast is volgens de
berekeningen. U kunt tevens de frequentie-
omvormer programmeren zodat een
waarschuwingssignaal gegeven wordt via de digitale
uitgang.
Selecteer ETR Trip als een waarschuwing wenselijk
is wanneer de motor overbelast is volgens de
berekeningen.
Selecteer ETR warning 1-4 a ls een waarschuwing
wenselijk is wanneer de motor overbelast is volgens
de berekeningen. U kunt tevens de frequentie-
omvormer programmeren zodat een
waarschuwingssignaal gegeven wordt via een van
de digitale uitgangen. Selecteer ETR Trip 1-4 als
een uitschakeling wenselijk is wanneer de motor
overbelast is volgens de berekeningen.
