Zie het bestelnummer voor de RFI 1B-filtermodule
onder Accessoires voor de VLT 2800.

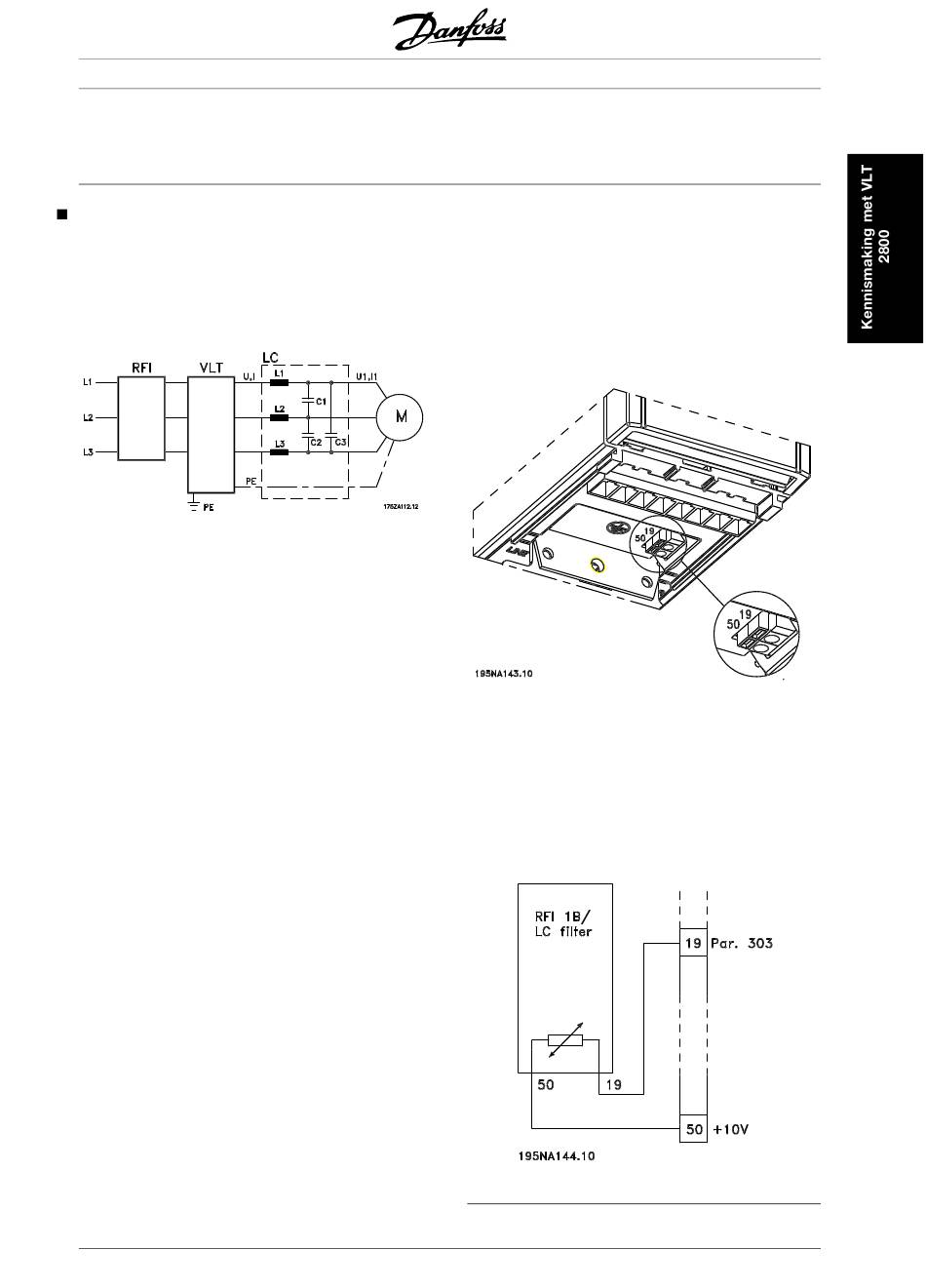

RFI 1B/LC-filter
Het RFI 1B/LC-filter bevat zowel een RFI-module die
voldoet aan EN 55011-1B als een LC-filter dat de
akoestische ruis reduceert.
LC-filter
Als een motor bestuurd wordt door een frequentie-
omvormer, zult u soms de akoestische ruis van de
motor kunnen horen. De ruis, die veroorzaakt wordt
door het ontwerp van de motor, wordt telkens
gegenereerd als een van de invertercontacten in de
frequentie-omvormer geactiveerd wordt. De frequen-
tie van de akoestische ruis correspondeert derhalve
met de verbindingsfrequentie van de frequentie-
omvormer.
Het filter reduceert de du/dt van de spanning, de
piekspanning U
en de rimpelstroom
peak
motor, zodat stroom en spanning bijna sinusvormig
zijn. De akoestische motorruis wordt zodoende tot
een minimum gereduceerd.
Vanwege de rimpelstroom in de wikkelingen zal
enige ruis worden veroorzaakt door de wikkelingen.
Dit probleem kan worden opgelost door het filter in
een kast of iets dergelijks te plaatsen.
Danfoss kan een LC-filter leveren voor de VLT serie
2800, dat de akoestische motorruis dempt. Voordat
de filters in gebruik worden genomen, moet u ervoor
zorgen dat:
- de nominale stroom in acht genomen wordt
- de netspanning 200-480 V is
- de parameter 412 Variable switching frequency is
ingesteld op LC fil ter attached [3]
- de uitgangsfrequentie max. 120 Hz is
Zie de tekening op de volgende bladzijde.
MG.28.E5.10 - VLT is een geregistreerd handelsmerk van Danfoss
®
VLT
Installatie van een thermistor (PTC)
Het RFI 1B/LC-filter heeft een ingebouwde thermistor
(PTC), die wordt geactiveerd als er een overtemper-
atuur ontstaat. De frequentie-omvormer kan worden
geprogrammeerd zodat deze de motor stopt en een
alarm activeert via een relaisuitgang of een digitale
uitgang als de thermistor wordt geactiveerd.
De thermistor moet worden aangesloten tussen klem
50 (+10V) en een van de digitale ingangen 18, 19,
1
27 en 29.
I naar de
In parameter 128 wordt Motor thermal protection
Thermistor warning [1] of Thermistor trip [2] gesel
ecteerd.
De thermistor wordt als volgt aangesloten:
Serie 2800
13
