Temperatuurafhankelijke Schakelfrequentie; Reductie Wegens Luchtdruk; Reductie Wegens Lage Bedrijfssnelheid; Reductie Wegens Lange Motorkabels - Danfoss VLT 2800 Series Handleiding
Verberg thumbnails
Zie ook voor VLT 2800 Series:
- Handleiding (175 pagina's) ,
- Bedieningshandleiding (107 pagina's) ,
- Installatiehandleiding (2 pagina's)
Inhoudsopgave
Advertenties
peraturen boven 45
C, is een reductie van de
nominale uitgangsstroom noodzakelijk.

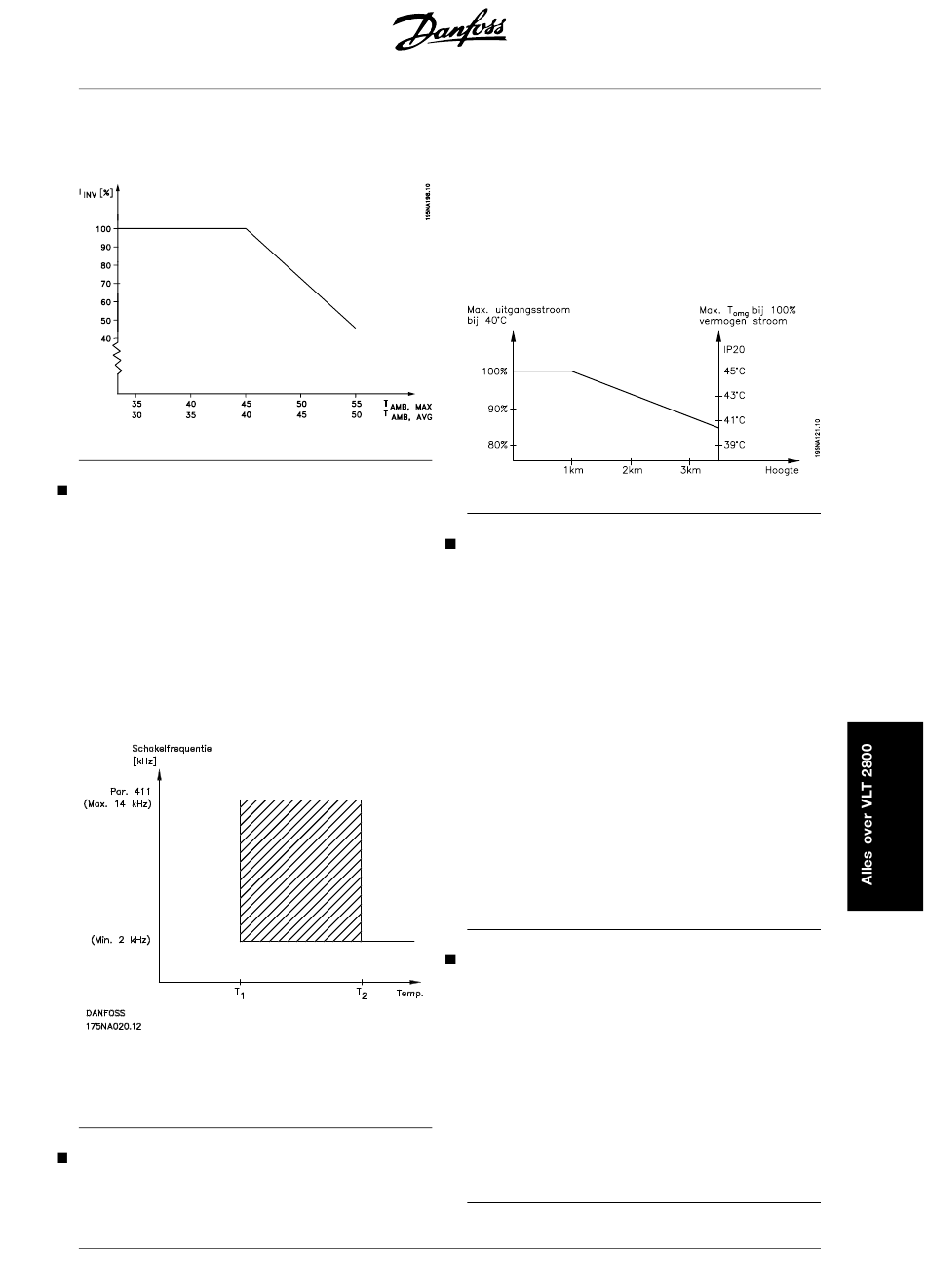

Temperatuurafhankelijke schakelfrequentie
Deze functie verzekert de grootst mogelijke schakel-
frequentie zonder dat een thermische overbelasting
van de frequentieconverter plaatsvindt. De interne
temperatuur is de actuele uitdrukking van de mate
waarin de schakelfrequentie kan worden gebaseerd
op de belasting, de omgevingstemperatuur, de voed-
ingsspanning en de kabellengte.
De functie waarborgt dat de frequentie-omvormer
automatisch de schakelfrequentie bijstelt tussen
f
en f
(parameter 411), zie tekening.
sw,min
sw, max
Bij het gebruik van het LC-filter is de minimale sc
hakelfrequentie 4,5 kHz.
Reductie wegens luchtdruk
Beneden een hoogte van 1000 m is geen reductie
nodig.
MG.28.E5.10 - VLT is een geregistreerd handelsmerk van Danfoss
®
VLT
Serie 2800
Boven 1000 m dient de omgevingstemperatuur
(T
) of de max. uitgangsstroom (I
AMB
verminderd in overeenstemming met de onder-
staande grafiek:
1. Reductie van uitgangsstroom afgezet tegen
hoogte bij T
= max. 45
AMB
2. Reductie van max. T
AMB
100% uitgangsstroom.
Reductie wegens lage bedrijfssnelheid
Wanneer een motor is aangesloten op een
frequentie-omvormer, moet toereikende ventilatie
van de motor gegarandeerd worden. Bij lage to-
erentallen kan de motorventilator niet voldoende
koellucht leveren. Dit probleem doet zich voor wan-
neer het belastingkoppel over het gehele regelbereik
constant is (bijv. bij een lopende band). De vermin-
derde ventilatie bepaalt bij aanhoudend bedrijf het
toelaatbare koppel. Indien de motor aanhoudend
moet lopen bij een toerental dat lager is dan de helft
van de nominale waarde, moet er extra koellucht
naar de motor worden gevoerd. In plaats hiervan
kan ook de motorbelastingverhouding worden ver-
laagd door een grotere motor te kiezen. Het ontwerp
van de frequentie-omvormer stelt echter grenzen
aan de omvang van de motoren die op de
frequentie-omvormer kunnen worden aangesloten.
Reductie wegens lange motorkabels
De frequentie-omvormer is getest met 75 m niet-
afgeschermde/niet-gewapende kabel en 25 m
afgeschermde/gewapende kabel en is ontworpen om
te werken met een motorkabel met een nominale
doorsnede. Als een kabel met een grotere
doorsnede gebruikt moet worden, is het raadzaam
de uitgangsstroom met 5% te verlagen voor iedere
stap dat de doorsnede van de kabel toeneemt. (Een
verhoogde kabeldoorsnede leidt tot verhoogde aard-
capaciteit en dus tot een grotere aardlekstroom.)
) te worden
MAX
C.
afgezet tegen hoogte bij
137
