Gebruik van EMC-correcte kabels
Afgeschermde kabels worden aangeraden om te
zorgen dat deze voldoen aan voorschriften voor
EMC-immuniteit van stuurkabels en EMC-emissie
van de motorkabels.

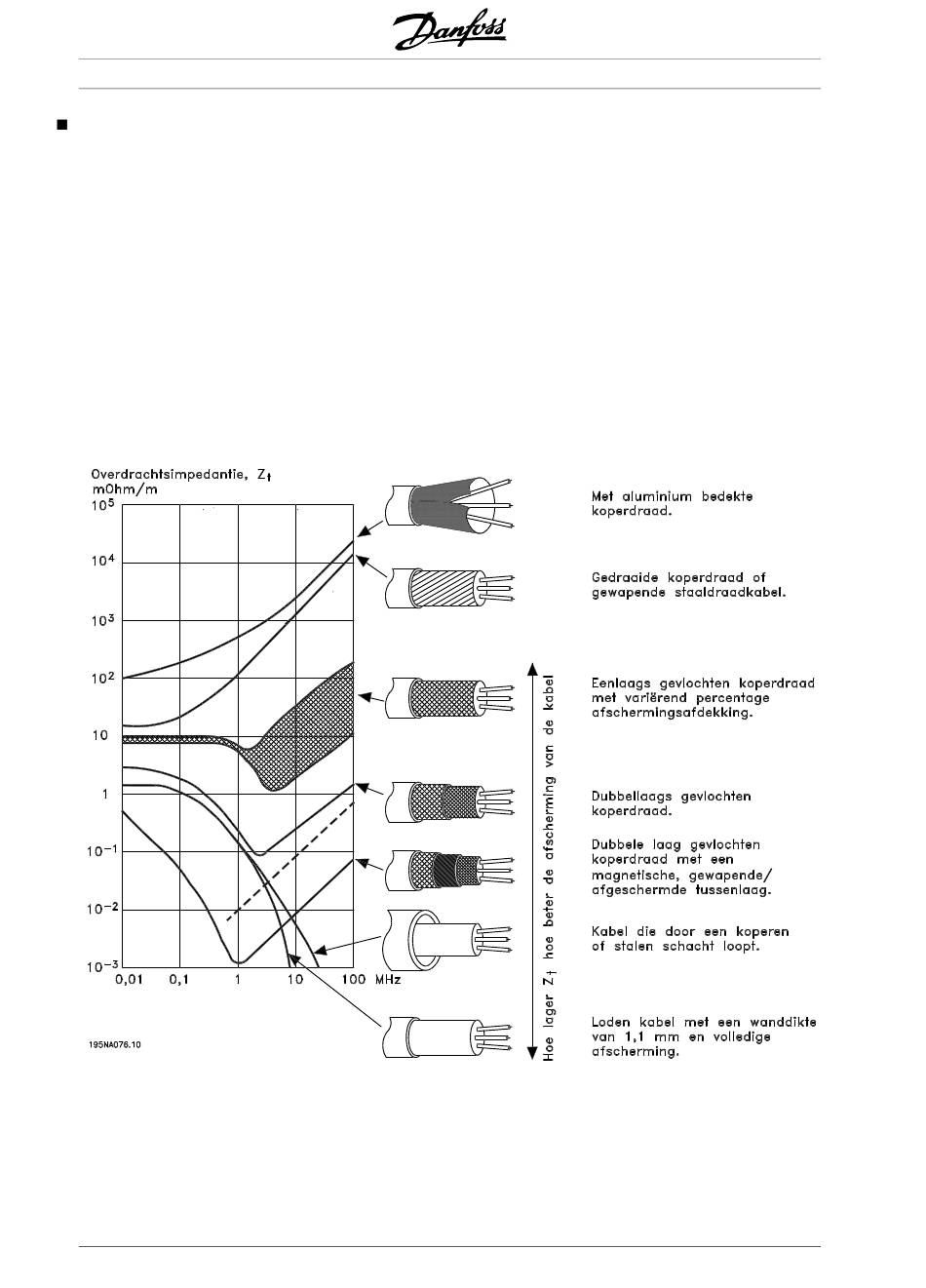

Het vermogen van een kabel om de inkomende en
uitgaande straling van elektrische interferentie te re-
duceren hangt af van de overdrachtsimpedantie (Z
De afscherming van een kabel is doorgaans ontwor-
pen om de overdracht van elektrische interferentie te
verminderen; een afscherming met een lagere Z
effectiever dan een afscherming met een hogere Z
Z
is wordt zelden door kabelfabrikanten
T
aangegeven, maar het is vaak mogelijk om Z
schatten door naar de kabel te kijken en het fysieke
ontwerp te evalueren.
46
®
VLT
Serie 2800
Z
kan worden geschat op basis van de volgende
T
factoren:
-
De contactweerstand tussen de afzonderlijke af-
schermingsgeleiders.
-
De afdekking van de afscherming, dat wil zeggen
het fysieke gebied van de kabel dat door de af-
scherming bedekt is. Deze wordt vaak
).
opgegeven als procentuele waarde en moet ten
T
minste 85% bedragen.
-
Afschermingstype, dat wil zeggen gevlochten of
is
ineengedraaid patroon. Een gevlochten patroon
T
.
of gesloten schacht wordt aanbevolen.
T
te
T
MG.28.E5.10 - VLT is een geregistreerd handelsmerk van Danfoss
