Bit 04, ON 2/OFF 2:
Bit 04 = '0' betekent dat Bit 01 in het stuurwoord =
'1'.
Bit 04 = '1' betekent dat Bit 01 in het stuurwoord =
'0'.
Bit 05, ON 3/OFF 3:
Bit 05 = '0' betekent dat Bit 02 in het stuurwoord =
'1'.
Bit 05 = '1' betekent dat Bit 02 in het stuurwoord =
'0'.
Bit 06, Start enable/start disable:
Bit 06 = '1' na reset van een uitschakeling, na activ-
eren van OFF2 of OFF3 en na aansluiting van de
netspanning. Start disable wordt gereset door Bit
00 in het stuurwoord op '0' in te stellen; Bit 01, 02
en 10 worden op '1' ingesteld.
Bit 07, Warning:
Zie de beschrijving onder Statuswoord volgens het
FC-protocol.
Bit 08, Speed:
Zie de beschrijving onder Statuswoord volgens het
FC-protocol.
Bit 09, No warning/warning:
Zie de beschrijving onder Statuswoord volgens het
FC-protocol.
Bit 10, Speed ? ref/speed = ref.:
Zie de beschrijving onder Statuswoord volgens het
FC-protocol.
Bit 11, Running/not running:
Zie de beschrijving onder Statuswoord volgens het
FC-protocol.
Bit 13, Voltage warning high/low:
Zie de beschrijving onder Statuswoord volgens het
FC-protocol.
Bit 14, Current limit:
Zie de beschrijving onder Statuswoord volgens het
FC-protocol.
Bit 15, Thermal warning:
Zie de beschrijving onder Statuswoord volgens het
FC-protocol.
122
®
VLT
Serie 2800

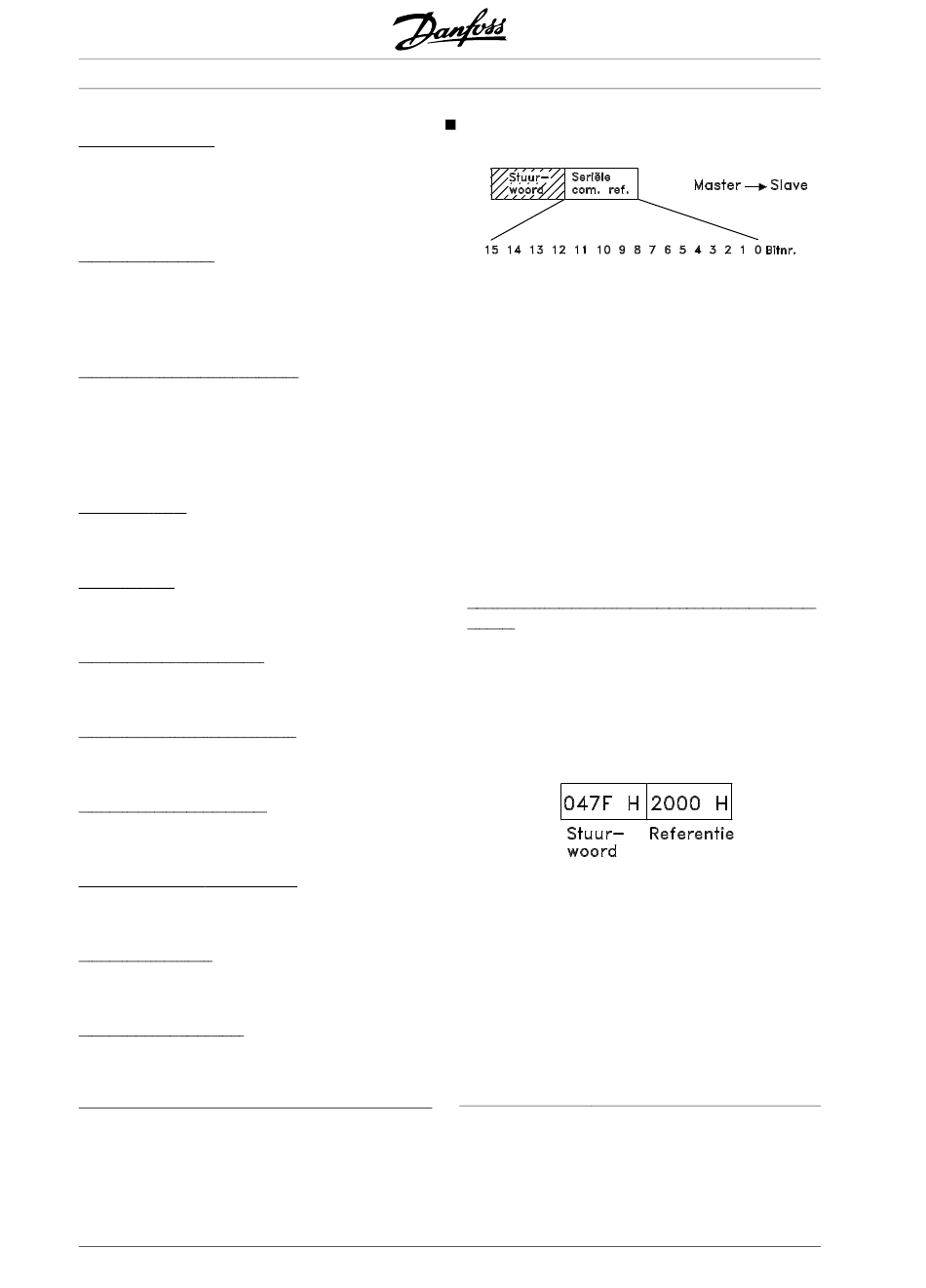

Referentie seriële communicatie
De referentie voor seriële communicatie wordt
overgedragen aan de frequentie-omvormer als een
woord van 16 bit. De waarde wordt overgedragen in
gehele getallen van 0 - ±32767 (±200%).
16384 (4000 Hex) komt overeen met 100%.
De referentie voor seriële communicatie heeft het
volgende formaat: 0-16384 (4000 Hex)
(Par. 204 Minimum ref. - Par. 205 Maximum ref.).
De draairichting kan via de seriële referentie gewi-
jzigd worden. Dit wordt gedaan door de binaire
referentiewaarde naar het 2' complement. Zie het
voorbeeld.
Voorbeeld - Stuurwoord en ref. voor seriële commu-
nicatie:
De frequentie-omvormer moet een startcommando
ontvangen en de referentie moet op 50% (2000 Hex)
van het referentiebereik worden ingesteld.
Stuurwoord = 047F Hex ⇒ Startcommando.
Referentie = 2000 Hex ⇒ 50% referentie.
De frequentie-omvormer moet een startcommando
ontvangen en de referentie moet op -50% (-2000
Hex) van het referentiebereik worden ingesteld.
De referentiewaarde wordt eerst geconverteerd in 1'
complement en dan wordt binair 1 toegevoegd om 2'
complement te verkrijgen:
2000 Hex
1' complement
2' complement
Stuurwoord = 047F Hex ⇒ Startcommando.
Referentie = E000 Hex ⇒ -50% referentie.
MG.28.E5.10 - VLT is een geregistreerd handelsmerk van Danfoss
=
0-100%
0010 0000 0000 0000 0000
1101 1111 1111 1111 1111
+ 1
1110 0000 0000 0000 0000
