DeLCP2 besturingsunit, optie
De VLT 2800 kan worden gecombineerd met een
LCP-besturingseenheid (Local Control Panel-LCP 2),
dat een complete interface voor de bediening en
programmering van de frequentie-omvormer vormt.
De LCP 2 besturingsunit kan tot 3 meter van de
frequentie-omvormer worden bevestigd, b.v. op een
frontpaneel, met behulp van een accessoireset.

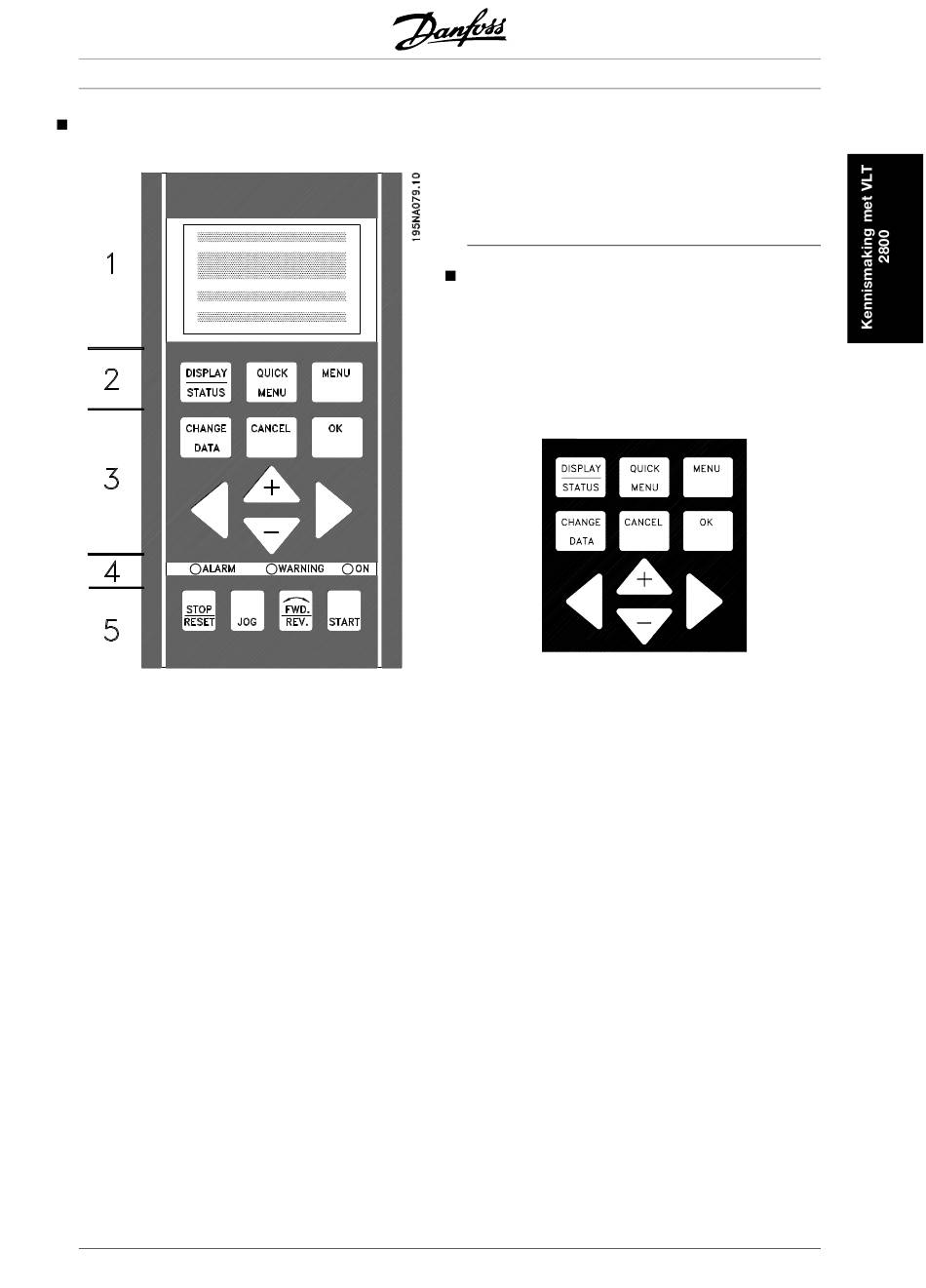

De functies van het bedieningspaneel kunnen in vijf
groepen worden onderverdeeld:
1. Display .
2. Toetsen voor het veranderen van de displayfunc-
tie.
3. Toetsen voor het veranderen van de programma-
parameters.
4. Indicatielampjes.
5. Lokale bedieningstoetsen.
Alle gegevens worden getoond op een alfanumeriek
display van 4 regels, dat bij normaal bedrijf perma-
nent 4 bedieningsvariabelen en 3 bedrijfsstanden
kan tonen. Tijdens het programmeren wordt alle in-
formatie weergegeven die nodig is voor een snelle
en doeltreffende parameter-setup van de frequentie-
omvormer. Als aanvulling op het display zijn er drie
indicatielampjes voor spanning (ON), waarschuwing
(WARNING) en alarm (ALARM). Alle parameter-
MG.28.E5.10 - VLT is een geregistreerd handelsmerk van Danfoss
®
VLT
Serie 2800
setups van de frequentie-omvormer kunnen
rechtstreeks vanaf het bedieningspaneel worden
gewijzigd, tenzij deze functie geprogrammeerd is als
Locked [1] via parameter 018 Blokkering van dataw-
ijziging.
Bedieningstoetsen voor de parameter-setup
De bedieningstoetsen zijn naar functie on-
derverdeeld, zodat de toetsen tussen het display en
de indicatielampjes worden gebruikt voor de
parameter-setup, waaronder deze omvat ook de
keuze van de display-uitlezing tijdens het normale
bedrijf.
[DISPLAY/STATUS] wordt gebruikt om de display-
stand te kiezen of terug te gaan naar Display-stand
vanaf Quick menu of de Menustand.
[QUICK MENU] geeft toegang tot de parameters die
tot het Quick menu behoren. Het is mogelijk om te
schakelen tussen Quick menu en de Menustand.
[MENU] geeft toegang tot alle parameters. Het is
mogelijk om te schakelen tussen de Menustand en
Quick menu.
[CHANGE DATA] wordt gebruikt voor het wijzigen
van de parameter die in de Menustand of in Quick
menu is geselecteerd.
[CANCEL] wordt gebruikt indien de wijziging van
een geselecteerde parameter niet uitgevoerd dient te
worden.
[OK] wordt gebruikt voor het bevestigen van een wi-
jziging van de geselecteerde parameter.
[+ / -] worden gebruikt om parameters te selecteren
en om de gekozen parameters te wijzigen.
Deze toetsen worden in de Display-stand ook
gebruikt om te schakelen tussen uitlezingen van be-
dieningsvariabelen..
33
