Technologie

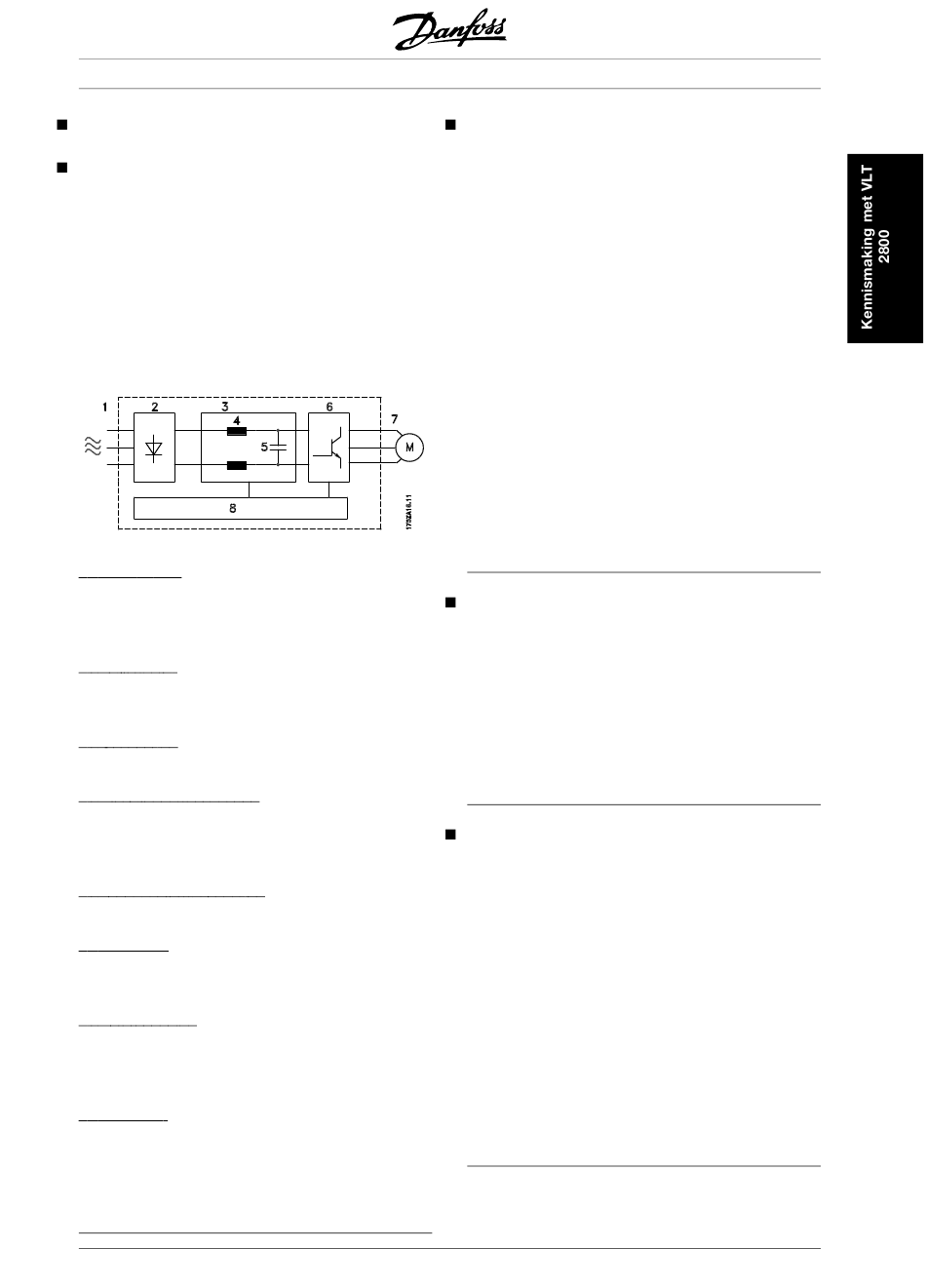

Stuurprincipe
Een frequentie-omvormer dient voor het gelijkrichten
van wisselspanning afkomstig van de netvoeding in
gelijkspanning, waarna deze wordt omgevormd in
een wisselspanning met variabele amplitude en fre-
quentie.
De motor ontvangt op deze manier een variabele
spanning en frequentie, waardoor oneindig variabele
snelheidsregelingen van standaard driefasewissel-
stroommotoren mogelijk wordt.
1. Netspanning
1 x 220 - 240 V AC, 50 / 60 Hz
3 x 200 - 240 V AC, 50 / 60 Hz
3 x 380 - 480 V AC, 50 / 60 Hz.
2. Gelijkrichter
Driefasegelijkrichterbrug die wisselstroom omzet in
gelijkstroom.
3. Tussenkring
=
√2 x netspanning [V].
Gelijkspanning
4. Wikkelingen tussenkring
Verdeelt de stroom in de tussenkring en beperkt de
belasting op net en onderdelen (nettransformator,
kabels, zekeringen en contactgevers).
5. Condensator tussenkring
Verdeelt de spanning in de tussenkring gelijkmatig.
6. Omvormer
Vormt gelijkspanning om in een variabele wis-
selspanning met een variabele frequentie.
7. Motorspanning
Variabele wisselspanning afhankelijk van de voed-
ingsspanning.
Variabele frequentie: 0,2 - 132 / 1 - 1000 Hz.
8. Stuurkaart
Dit is de computer die de omvormer bestuurt die het
pulspatroon genereert waarmee de gelijkspanning
wordt omgevormd in een variabele wisselspanning
met een variabele frequentie.
MG.28.E5.10 - VLT is een geregistreerd handelsmerk van Danfoss
®
VLT
Serie 2800
Stuurprincipe VLT 2800
Een frequentie-omvormer is een elektronische een-
heid die het toerental van een wisselstroommotor
oneindig variabel kan regelen. De frequentie-
omvormer regelt het toerental van de motor door de
netspanning en netfrequentie bijvoorbeeld 400 V /
50 Hz om te vormen in variabele grootheden.
Tegenwoordig is een wisselstroommotor die door
een frequentie-omvormer bestuurt wordt een
gangbaar onderdeel van allerlei soorten geautoma-
tiseerde installaties.
De VLT serie 2800 heeft een inverterstuursysteem
met de naam VVC (Voltage Vector Control). VVC
bestuurt een inductiemotor door energie toe te vo-
eren met een variabele frequentie en een passende
spanning. Indien de belasting van de motor veran-
dert, verandert ook de energietoevoer en het
toerental. Daarom wordt de motorstroom voort-
durend gemeten en wordt een model van de motor
gebruikt om de reële spanningsbehoefte en mo-
torslip te berekenen.
Programmeerbare ingangen en uitgangen in vier
Setups
In de VLT serie 2800 kunnen de verschillende stu-
uringangen en signaaluitgangen geprogrammeerd
worden en kunnen voor de meeste parameters vier
verschillende gebruiksvriendelijke Setups worden
gedefinieerd. De gebruiker kan eenvoudig de
gewenste functies programmeren op het bedien-
ingspaneel of via seriële communicatie.
Netbescherming
De VLT serie 2800 is beschermd tegen transiënten
die soms voorkomen op het net, bv. bij koppelen
met een fasecompensatiesysteem of als de zekerin-
gen doorbranden bij het inslaan van de bliksem.
De nominale motorspanning en het volledige koppel
kunnen worden gehandhaafd tot een onderspanning
van ca. 10% in de netvoeding.
Alle units van 400 V in de VLT serie 2800 hebben
wikkelingen in de tussenkring, waardoor er slechts
weinig harmonische interferentie optreedt in de
netvoeding. Dit levert een goede arbeidsfactor
(lagere piekstroom), waardoor de belasting van de
netinstallatie verminderd wordt.
5
