Zie de beschrijving onder Stuurwoord volgens het
FC-protocol.
Bit 06, Ramp stop/start:
Zie de beschrijving onder Stuurwoord volgens het
FC-protocol.
Bit 07, Reset:
Zie de beschrijving onder Stuurwoord volgens het
FC-protocol.
Bit 08, Jog 1:
Bit 08 = "1" betekent dat de uitgangsfrequentie
bepaald wordt door parameter 09 Bus jog 1.
Bit 09, Jog 2:
Bit 09 = "1" betekent dat de uitgangsfrequentie
bepaald wordt door parameter 510 Bus jog 2.
Bit 10, Data not valid/Data valid:
Zie de beschrijving onder Stuurwoord volgens het
FC-protocol.
Bit 11, Slow-down:
Gebruikt om de snelheid te verlagen met de waarde
in parameter 219 Catch-up/slow-down reference.
Bit 11 = '0' leidt niet tot verandering van de referen-
tie.
Bit 11 = '1' betekent dat de referentie word t ver-
laagd.
Bit 12, Catch-up:
Gebruikt om de snelheidsreferentie te verhogen met
de waarde in parameter 219 Catch-up/slow-down
reference.
Bit 12 = '0' leidt niet tot verandering van de referen-
tie.
Bit 12 = '1' betekent dat de referentie wordt ver-
hoogd.
Indien zowel Slow down als Catch-up worden geac-
tiveerd (Bits 11 en 12 = "1"), heeft vertragen de
hoogste prioriteit, dat wil zeggen de snelheidsrefer-
entie wordt verlaagd.
Bit 13/14, Selection of Setup:
Zie de beschrijving onder Stuurwoord volgens het
FC-protocol.
Bit 15 Reversing:
Zie de beschrijving onder Stuurwoord volgens het
FC-protocol.
MG.28.E5.10 - VLT is een geregistreerd handelsmerk van Danfoss
®
VLT
Serie 2800

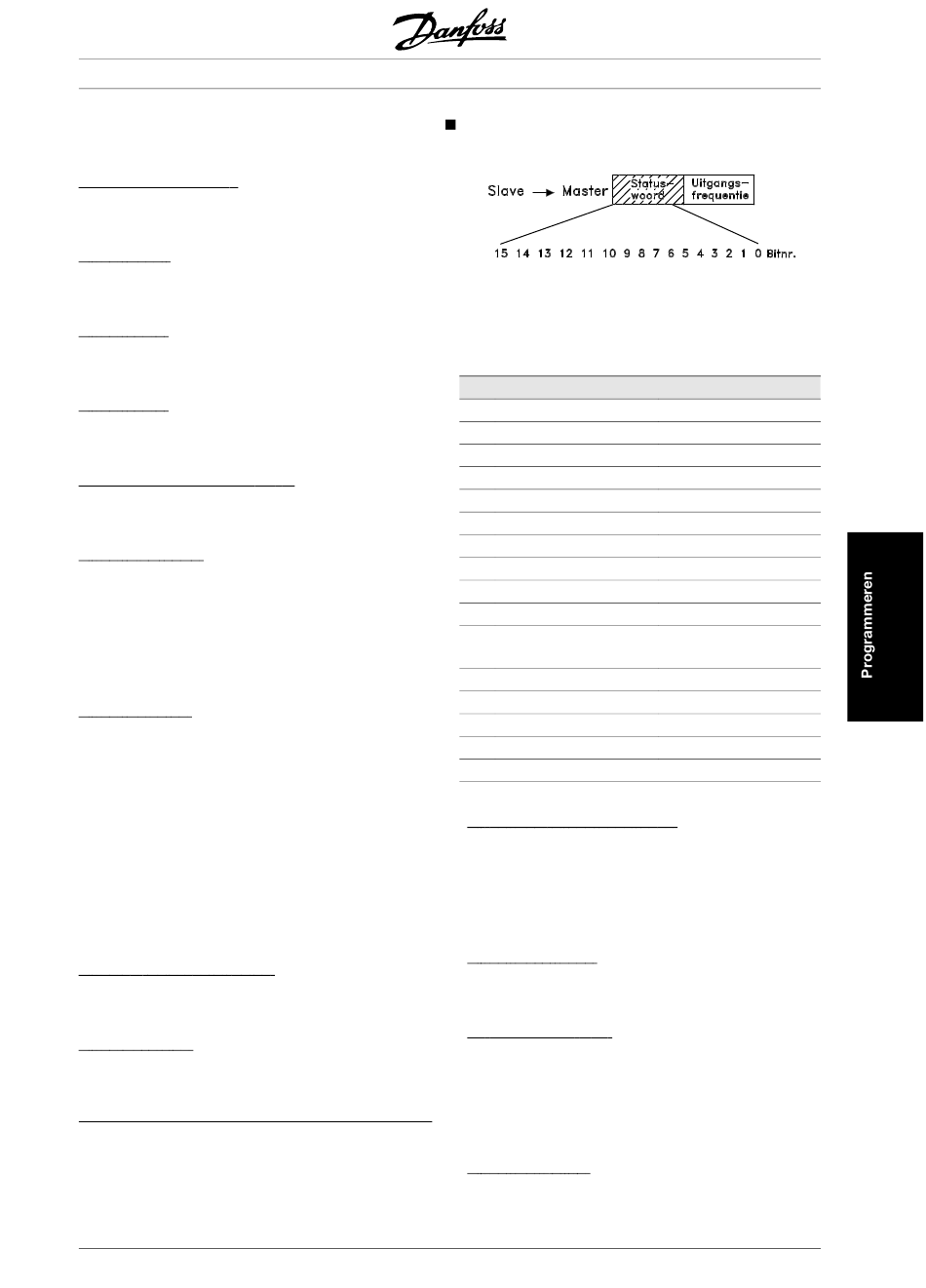

Statuswoord volgens het Profidrive-protocol
Het statuswoord wordt gebruikt om de master (bi-
jvoorbeeld een PC) te informeren over de stand van
de slave (frequentie-omvormer). Slave?Master.
Bit
Bit = 0
00
01
02
Coasting stop
03
No trip
04
ON 2
05
ON 3
06
Start enable
07
Speed ≠ ref.
08
09
Local control
10
Outside
frequency range
11
12
13
14
15
Bit 00, Control not ready/ready:
Bit 00 = '0' betekent dat Bit 00, 01 of 02 in het stuur-
woord '0' is (OFF1, OFF2 of OFF3) of dat de
frequentie-omvormer niet gereed is voor bedrijf.
Bit 00 = '1' betekent dat de frequentie-omvormer
gereed is voor bedrijf.
Bit 01, Drive ready:
Zie de beschrijving onder Statuswoord volgens het
FC-protocol.
Bit 02, Coasting stop:
Bit 02 = '0' betekent dat Bits 00, 02 of 03 in het stu-
urwoord "0" is ( OFF1, OFF3 of Coasting stop).
Bit 02 = '1' betekent dat Bits 00, 01, 02 en 03 in het
stuurwoord "1" is en dat de frequentie-omvormer niet
uitgeschakeld is.
Bit 03, No trip/trip:
Zie de beschrijving onder Statuswoord volgens het
FC-protocol.
Bit = 1
Control ready
Drive ready
Trip
OFF 2
OFF 3
Start disable
Warning
>>
Speed = ref.
Ser. communi.
Frequency limit
OK
Motor running
Voltage warn.
Current limit
Thermal warn.
121
