De frequentie-omvormer antwoordt in het parameter-
waardeblok (PWE) met een foutcodewaarde van 1 -
99. Zie Overzicht van waarschuwingen en alarmen
voor het identificeren van de foutcode.

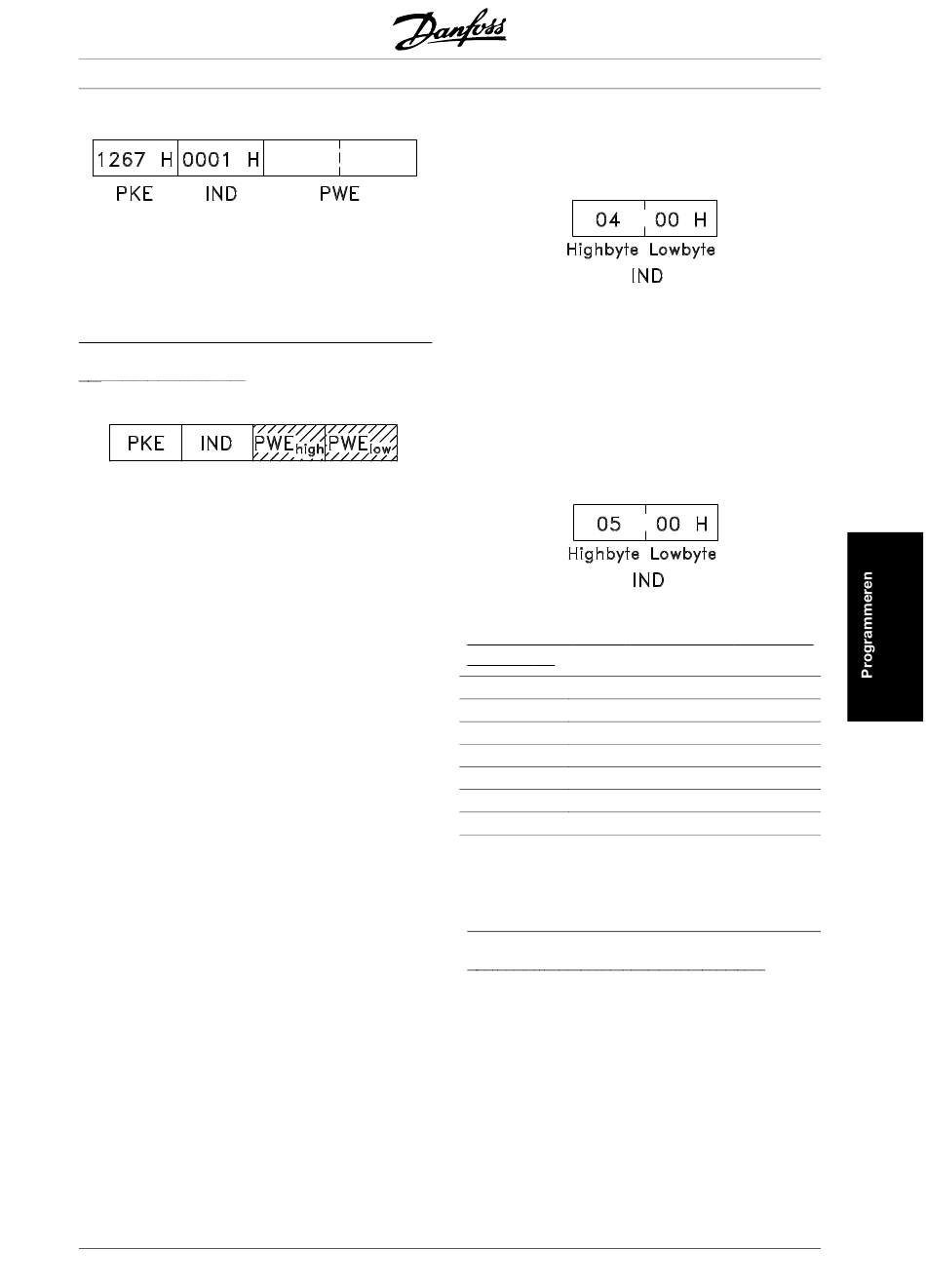

Parameterwaarde (PWE)
Het parameterwaardeblok bestaat uit 2 woorden (4
bytes) en de waarde hangt af van het gegeven com-
mando (AK). Indien de master een commando wil
(lezen), bevat het PWE-blok geen waarde.
Indien u wilt dat er een parameter door de master
wordt veranderd (schrijven), wordt de nieuwe waarde
in het PWE-blok geschreven en naar de slave
gezonden.
Indien de slave antwoordt op een verzoek om een
parameter (leescommando), wordt de actuele pa-
rameterwaarde naar het PWE-blok overgebracht en
teruggestuurd naar de master.
Indien een parameter geen numerieke cijferwaarde
bevat maar verschillende opties, bv. parameter 001
Taal waarbij [0] staat voor English, en [3] staat voor
Danish, wordt de datawaarde geselecteerd door een
waarde in te voeren in het PWE-blok. Zie Voorbeeld
- Een datawaarde selecteren.
Via seriële communicatie kunnen alleen parameters
worden gelezen met datatype 9 (tekststring). Param-
eter 621 - 635 Nameplate data is datatype 9.
Bijvoorbeeld, in parameter 621 Unit type is het mo-
gelijk de unitgrootte en het bereik van de
netspanning te lezen.
Wanneer een tekststring wordt overgedragen
(gelezen), is de lengte van het telegram variabel,
aangezien de teksten variëren in lengte. De lengte
van het telegram wordt gedefinieerd in de tweede
byte van het telegram, LGE genoemd.
Om een tekst via het PWE-blok te kunnen lezen,
moet het parametercommando (AK) op 'F' Hex wor-
den ingesteld.
Het indexteken wordt gebruikt om aan te geven of
het om een lees- of een schrijfcommando gaat.
MG.28.E5.10 - VLT is een geregistreerd handelsmerk van Danfoss
®
VLT
Serie 2800
In een leescommando moet de index het volgende
formaat hebben:
Sommige frequentie-omvormers hebben parameters
waarvoor een tekst kan worden geschreven. Om via
het PWE-blok een tekst te kunnen schrijven, moet
het parametercommando (AK) op 'F' Hex zijn in-
gesteld.
Voor een schrijfcommando moet de tekst het vol-
gende formaat hebben :
Datatypes die door de frequentie-omvormer worden
ondersteund:
Datatypes
Beschrijving
3
Integer 16
4
Integer 32
5
Unsigned 8
6
Unsigned 16
7
Unsigned 32
9
Text string
Unsigned betekent dat er geen teken in het telegram
opgenomen is.
Voorbeeld - Een parameterwaarde schrijven:
Parameter 202 Uitgangsfrequentie, hoge begrenzing
f
moet worden gewijzigd in 100 Hz. De waarde
MAX
moet na een netfout worden opgeroepen, dus hij is
geschreven in EEPROM.
PKE = E0CA Hex - Schrijven voor parameter 202
Output frequency high limit, f
IND = 0000 Hex
PWE
= 0000 Hex
HIGH
PWE
= 03E8 Hex - Datawaarde 1000, het-
LOW
geen overeenkomt met 100 Hz, zie conversie.
MAX
115
