Par. 203 Reference range = Min. ref. - Max. ref.
[0]
Par. 204 Min. reference = - 50 Hz
Par. 205 Max. reference = 50 Hz
Par. 302 Digital input = Start [7]
Par. 304 Digital input = Coasting stop inverse [2]
Par. 308 Analogue input = Reference [1]
Par. 309 Terminal 53, min. scaling = 0 Volt.
Par. 310 Terminal 53, max. scaling = 10 Volt.

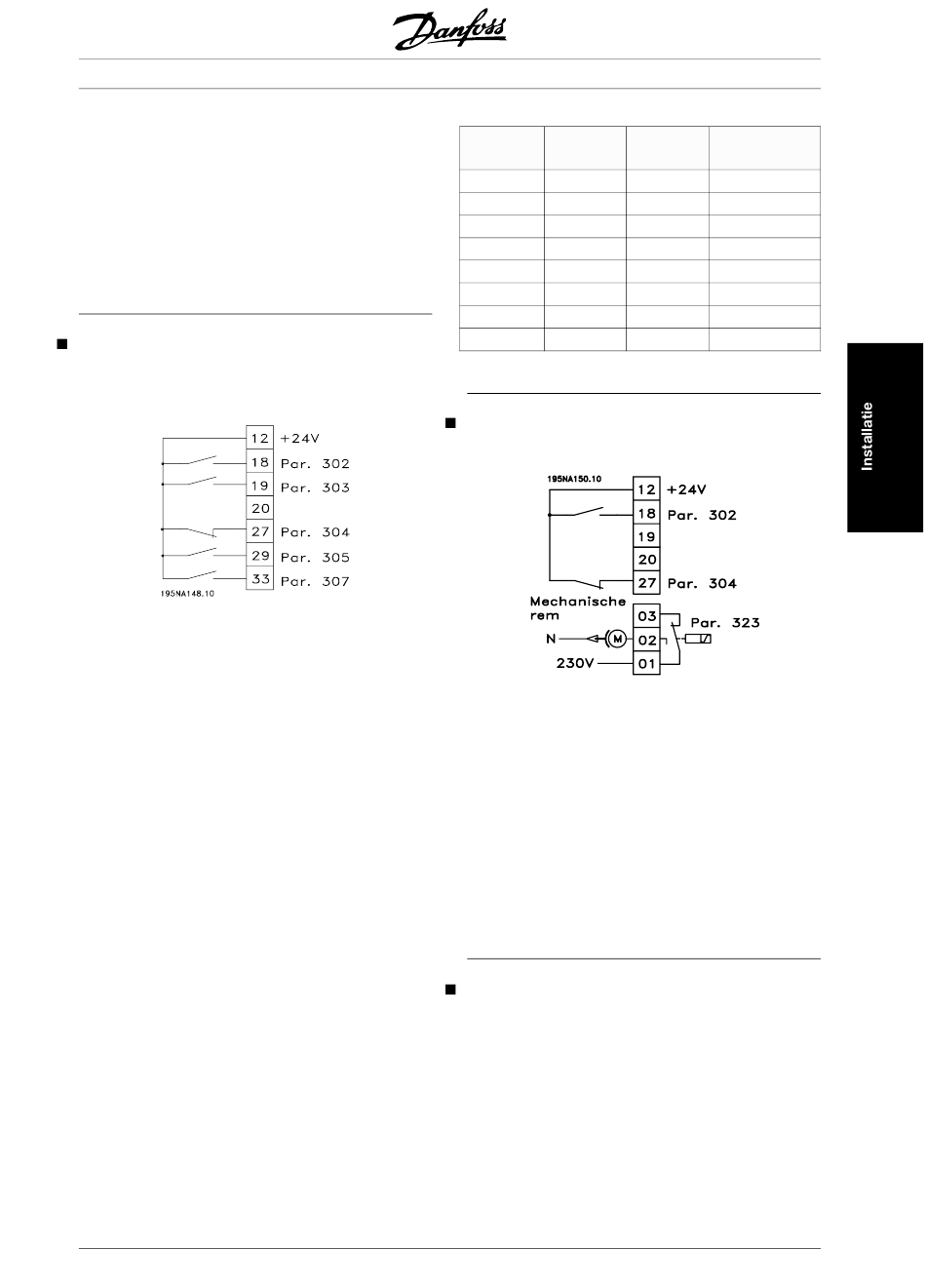

Digitale referenties
Schakel tussen de 8 digitale referenties via de twee
digitale ingangen en Setup 1 en Setup 2.
Par. 004 Active Setup = Multisetup 1 [5]
Par. 204 Min. reference = 0 Hz
Par. 205 Max. reference = 50 Hz
Par. 302 Digital input = Start [7]
Par. 303 Digital input = Choice of Setup, lsb [31]
Par. 304 Digital input = Coasting stop inverted [2]
Par. 305 Digital input = Preset ref., lsb [22]
Par. 307 Digital input = Preset ref., msb [23]
Setup 1 bevat de volgende fabrieksinstellingen:
Par. 215 Preset reference 1 = 5,00%.
Par. 216 Preset reference 2 = 10,00%.
Par. 217 Preset reference 3 = 25,00%.
Par. 218 Preset reference 4 = 35,00%.
Setup 2 bevat de volgende fabrieksinstellingen:
Par. 215 Preset reference 1 = 40,00%.
Par. 216 Preset reference 2 = 50,00%.
Par. 217 Preset reference 3 = 70,00%.
Par. 218 Preset reference 4 = 100,00%.
Deze tabel geeft de uitgangsfrequentie aan:
MG.28.E5.10 - VLT is een geregistreerd handelsmerk van Danfoss
®
VLT
Serie 2800
Preset
Preset
Setupse-
ref., msb
ref., lsb
0
0
0
1
1
0
1
1
0
0
0
1
1
0
1
1
Aansluiting van mechanische rem
Par. 302 Digital input = Start [7]
Par. 304 Digital input = Coasting stop inverted [2]
Par. 323 Relay output = Mechanical brake control
[25]
Mechanical brake control [25] = '0' => De rem is
gesloten.
Mechanical brake control [25] = '1' => De rem is
open.
Zie verdere details over de parameterinstellingen on-
der Besturing van mechanische rem.
Tellerstop via klem 33.
Het startsignaal moet actief zijn (klem 18), i.e. logis-
che '1', totdat de uitgangsfrequentie gelijk is aan de
referentie. Het startsignaal (klem 18 = logische '0')
moet dan worden verwijderd vooraleer de
tellerwaarde in parameter 344 de VLT frequentie-
omvormer heeft kunnen stoppen.
Uitgangsfre-
lectie
quentie [Hz]
0
2,5
0
5
0
10
0
17,5
1
20
1
25
1
35
1
50
61
