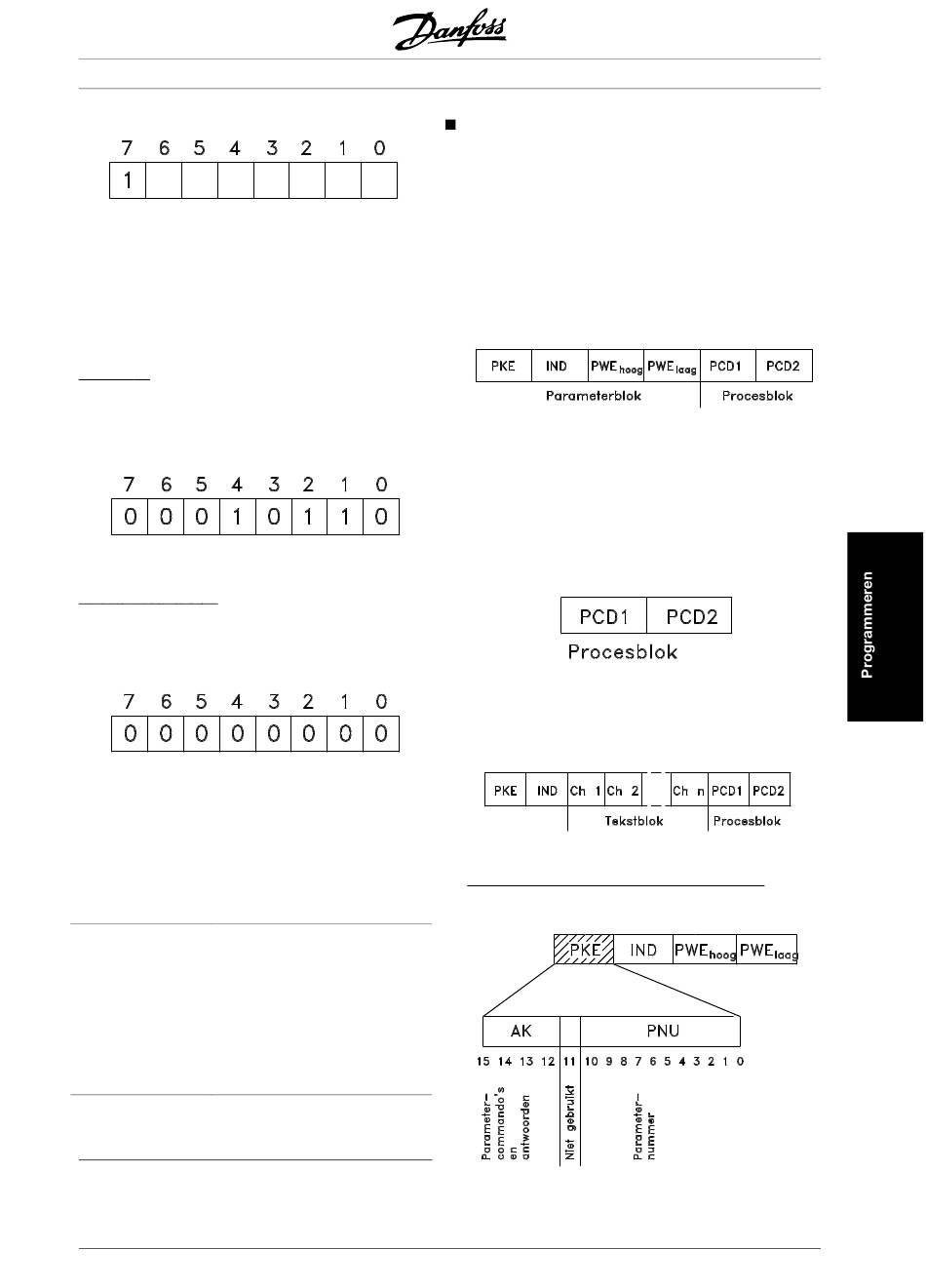

Bit 7 = 1 (Adresformaat 1-126 actief)
Bit 0-6 = Adres frequentie-omvormer 1-126
Bit 0-6 = 0 Broadcast
De slave zendt de ongewijzigde adresbyte terug
naar de master in het antwoordtelegram.
Voorbeeld:
telegram aan frequentie-omvormeradres 22 met
adresformaat 1-31:
Datastuurbyte (BCC)
De datastuurbyte wordt in dit voorbeeld uitgelegd.
Voordat de eerste byte van het telegram ontvangen
is, is de Calculated CheckSum (BCS) 0.
Na ontvangst van de eerste byte (02H):
BCS = BCC EXOR "eerste byte"
(EXOR = exclusief of gate)
BCS
= 0 0 0 0 0 0 0 0
EXOR
1. byte
= 0 0 0 0 0 0 1 0 (02H)
BCC
= 0 0 0 0 0 0 1 0
Elke volgende byte wordt gevolgd door BCS EXOR
en geeft een nieuwe BCC, bv.:
BCS
= 0 0 0 0 0 0 1 0
EXOR
2e byte
= 1 1 0 1 0 1 1 0 (D6H)
BCC
= 1 1 0 1 0 1 0 0
MG.28.E5.10 - VLT is een geregistreerd handelsmerk van Danfoss
®
VLT
Serie 2800
Data Character (byte)
De structuur van datablokken hangt af van het type
telegram. Er zijn drie typen telegram; het type
telegram geldt voor zowel stuurtelegrammen (mas-
ter⇒slave) als antwoordtelegrammen
(slave⇒master). De drie typen telegram zijn:
-
Parameterblok, gebruikt voor het overdragen van
parameters tussen master en slave. Het datablok
bestaat uit 12 bytes (6 woorden) en bevat ook het
procesblok.
-
Het procesblok bestaat uit een datablok van vier
bytes (twee woorden) en bevat:
- Stuurwoord en referentiewaarde
- Statuswoord en actuele uitgangsfrequentie
(van slave naar master)
-
Tekstblok, dat wordt gebruikt om teksten te lezen
of schrijven via het datablok.
Parametercommando's en antwoorden (AK).
De bitnrs. 12-15 worden gebruikt voor het overdra-
gen van parametercommando's van master naar
113
