NB!:
Indien Freeze output actief is, kan de
frequentie-omvormer niet worden gestopt via
Bit 06 Start of via een digitale ingang. De
frequentie-omvormer kan alleen op de volgende wi-
jze worden gestopt:
• Bit 03 Coasting stop
• Bit 02 DC braking
• Digitale ingang op DC braking, Coasting stop of
Reset and coasting stop.
Bit 06, Ramp stop/start:
Bit 06 = '0' leidt tot stop, waarbij de snelheid van de
motor uitloopt naar stop via de geselecteerde ramp
down parameter.
Bit 06 = '1' zorgt ervoor dat de frequentie-omvormer
de motor kan starten, als de andere startvoorwaar-
den zijn vervuld. Opmerking: in parameter 505 Start
moet de wijze worden gekozen waarop Bit 06 Ramp
stop/start wordt gecombineerd (gates) met de corre-
sponderende functie op een digitale ingang.
Bit 07, Reset:
Bit 07 = '0' leidt niet tot reset.
Bit 07 = '1' leidt tot reset van een uitschakeling. Re-
set wordt geactiveerd op de voorflank van een
signaal, dat wil zeggen wanneer logisch '0' veran-
derd wordt in logisch '1'.
Bit 08, Jog:
Bit 08 = '1' leidt ertoe dat de uitgangsfrequentie
bepaald wordt door parameter 213 Jog-frequentie.
Bit 09, Selection of ramp 1/2:
Bit 09 = "0" betekent dat 1 actief is (parameters 207/
208). Bit 09 = "1" betekent dat aanloop/uitlooptijd 2
(parameters 209/210) actief is.
Bit 10, Data not valid/Data valid:
Wordt gebruikt om de frequentie-omvormer mee te
delen of het stuurwoord moet worden gebruikt of ge-
negeerd. Bit 10 = '0' leidt ertoe dat het stuurwoord
wordt genegeerd, Bit 10 = '1' leidt ertoe dat het stu-
urwoord wordt gebruikt. Deze functie is belangrijk
omdat het stuurwoord altijd in een telegram wordt
overgedragen, ongeacht het gebruikte type telegram;
dat wil zeggen het stuurwoord kan worden uit-
geschakeld als u het niet wilt gebruiken voor het
bijwerken of lezen van parameters.
Bit 11, No function:
Bit 11 heeft geen functie.
Bit 12, No function:
Bit 12 heeft geen functie.
118
®
VLT
Serie 2800
Bit 13/14, Selection of Setup:
Bits 13 en 14 worden gebruikt om te kiezen uit de
vier Setups in het menu aan de hand van de vol-
gende tabel:
Setup
Bit 14
1
0
2
0
3
1
4
1
De functie is alleen mogelijk wanneer Multi-Setups is
geselecteerd in parameter 004 Actieve Setup.
Opmerking: in parameter 507 Keuze van Setup
moet de wijze worden gekozen waarop Bit 13/14
gecombineerd wordt met de corresponderende func-
tie op de digitale ingangen.
Bit 15 Reversing:
Bit 15 = '0' leidt niet tot omkering.
Bit 15 = '1' leidt tot omkering.
Opmerking: bij de fabrieksinstelling wordt omkering
ingesteld op digital in parameter 506 Omkering. Bit
15 leidt alleen tot omkering wanneer Ser. communi-
cation, Logic or of Logic and is geselecteerd.

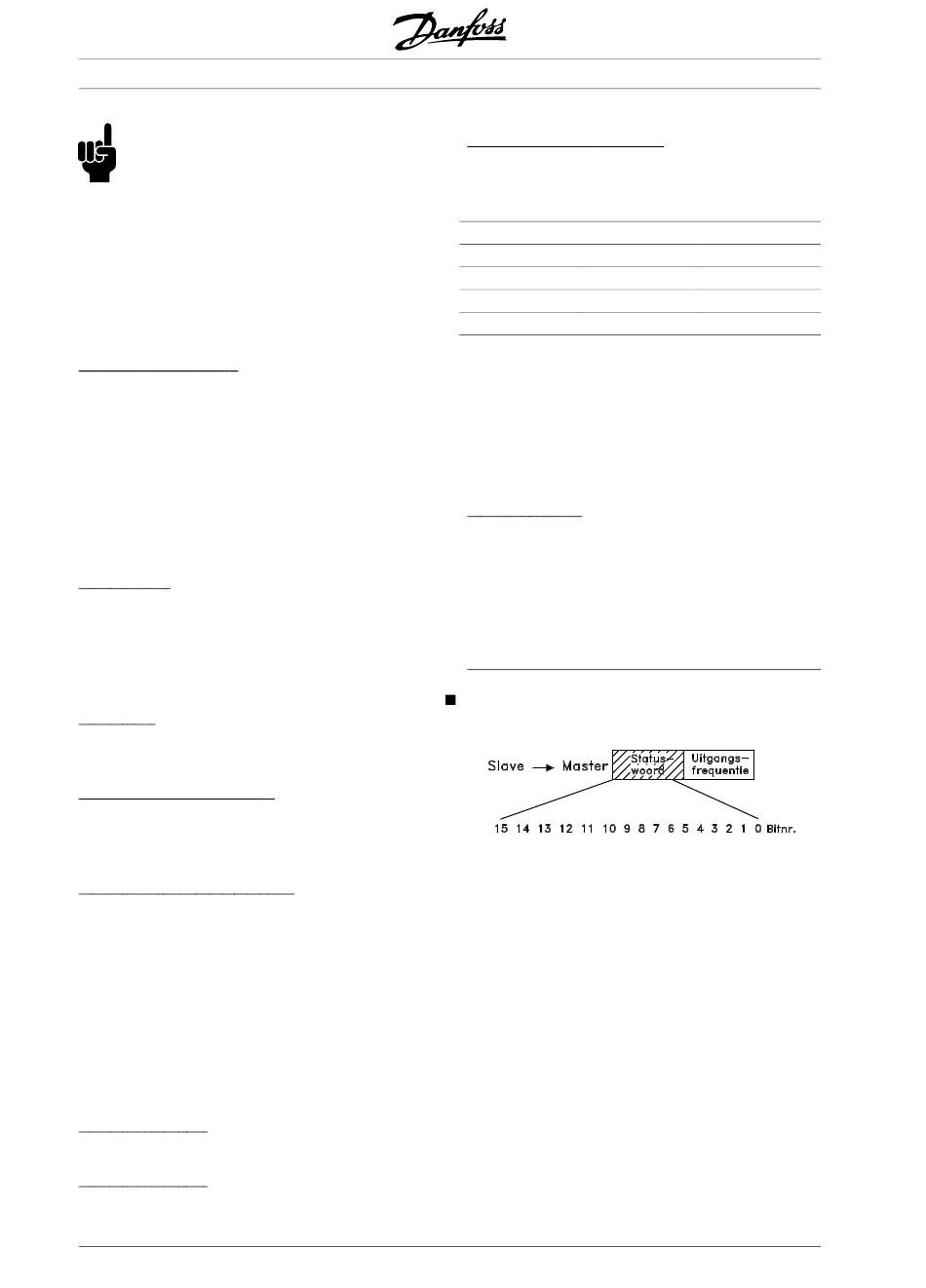

Statuswoord volgens het FC protocol
Het statuswoord wordt gebruikt om de master (bv.
een PC) te informeren over de stand van de slave
(frequentie-omvormer). Slave ⇒Master.
MG.28.E5.10 - VLT is een geregistreerd handelsmerk van Danfoss
Bit 13
0
1
0
1
