Bit 15 = '1' betekent dat de temperatuurbegrenzing
overschreden is in de motor, de frequentie-
omvormer of een thermistor die op een digitale
ingang is aangesloten.
120
®
VLT
Serie 2800

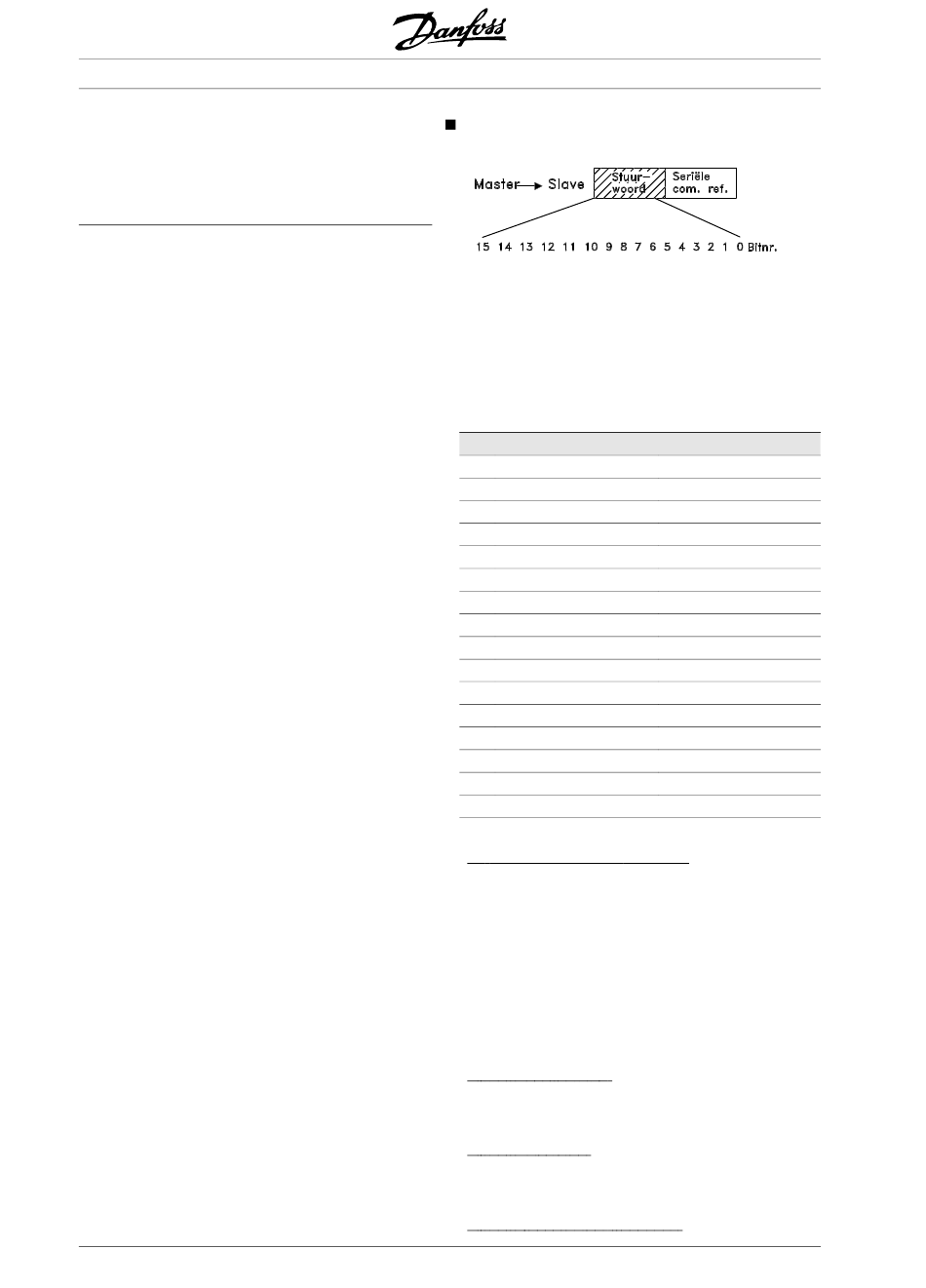

Stuurwoord volgens het Profidrive-protocol
Om Profidrive te selecteren in het stuurwoord moet
parameter 512 Telegram Profile worden ingesteld op
Profidrive [0].
Het stuurwoord wordt gebruikt om commando's te
sturen van een master (bijvoorbeeld een PC) naar
een slave (frequentie-omvormer). Master ⇒Slave.
Bit
Bit =0
00
OFF 1
01
OFF 2
02
OFF 3
03
Coasting stop
04
Quick stop
05
Freeze outp. freq.
06
Ramp stop
07
08
09
10
Data not valid
11
12
13
Select Setup (lsb)
14
Select Setup (msb)
15
Bit 00-01-02, OFF1-2-3/ON1-2-3:
Bit 00-01-02 = '0' leidt tot uitloop en stop, met de
aanloop/uitlooptijd van de parameters 207/208 of
209/210.
Als Relay 123 wordt geselecteerd in parameter 323
Relay output, wordt het uitgangsrelais geactiveerd
wanneer de uitgangsfrequentie 0 Hz is.
Bit 00-;01-02 = '1' betekent dat de frequentie-
omvormer de motor kan starten als de andere
startvoorwaarden zijn vervuld.
Bit 03, Coasting stop:
Zie de beschrijving onder Stuurwoord volgens het
FC-protocol.
Bit 04, Quick stop:
Zie de beschrijving onder Stuurwoord volgens het
FC-protocol.
Bit 05, Freeze output frequency:
MG.28.E5.10 - VLT is een geregistreerd handelsmerk van Danfoss
Bit =1
ON 1
ON 2
ON 3
Start
Reset
Bus jog 1
Bus jog 2
Data not valid
Slow down
Catch-up
Reversing
