4.2 Procedures voor montage van grondplaat
Deze procedure geldt voor bewerkte stalen grondplaten en de zeer vlakke Advantage-grondplaten.
1.
Breng antivastlooppasta aan op de stelschroeven.
De pasta vergemakkelijkt het verwijderen van de schroeven nadat u de mortel hebt aange-
bracht.
2.
Laat de grondplaat voorzichtig op de funderingsbouten zakken en doe daarna het volgende:
a)
Snij de platen van het blok staal en schuin de randen van de platen af om spanningscon-
centraties te beperken.
b)
Plaats de platen tussen de stelschroeven en het funderingsoppervlak.
c)
Gebruik de vier stelschroeven in de hoeken om de grondplaat boven de fundering te tillen.
Zorg ervoor dat de afstand tussen de grondplaat en het funderingsoppervlak valt tussen 19 mm
| 0,75 inch en 38 mm | 1,50 in.
d)
Zorg dat de middelste stelschroeven het funderingsoppervlak niet raken.
1
3
Item Beschrijving
1.
Stelschroef
2.
Grondplaat
3.
Fundering
4.
Plaat

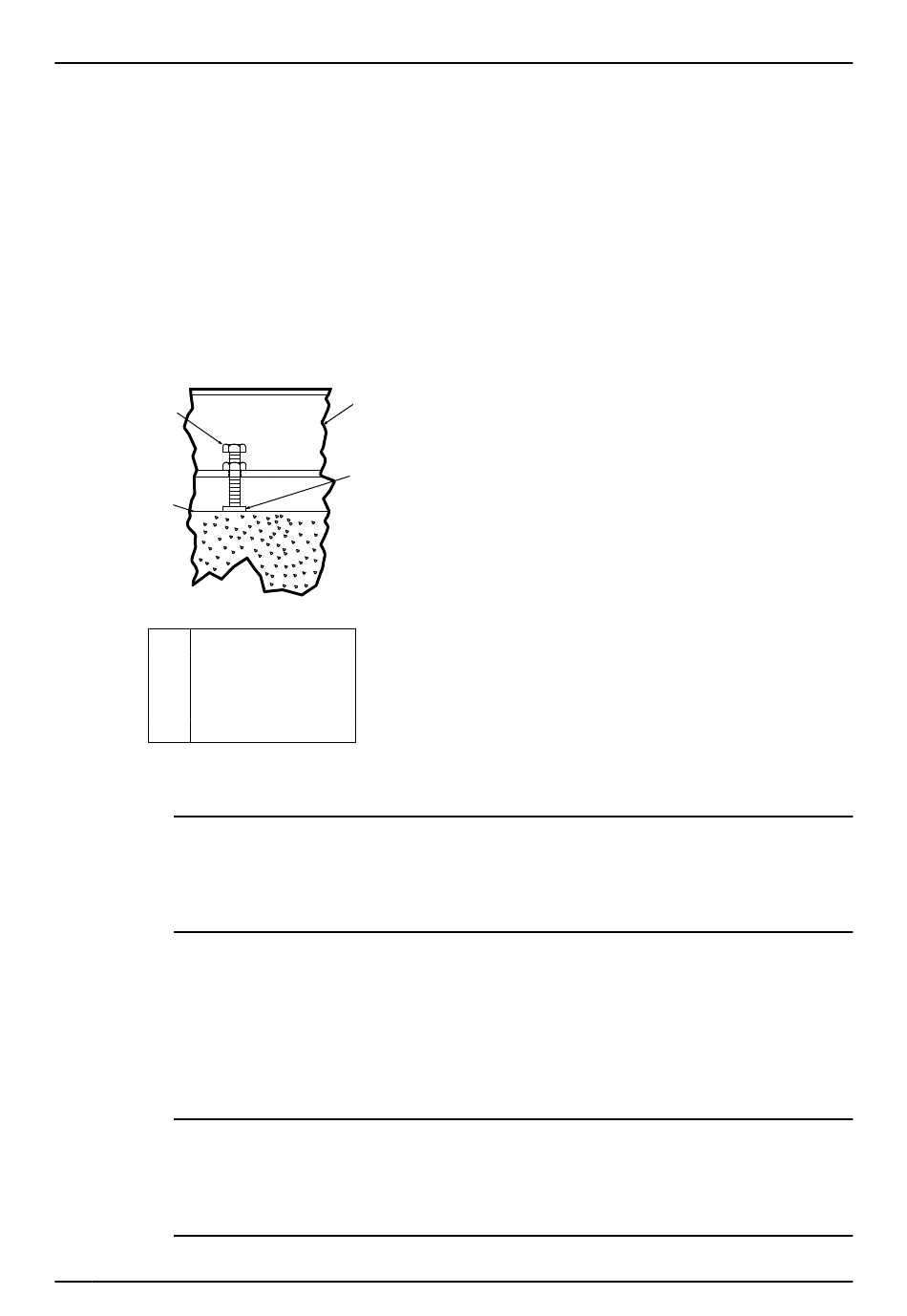

Afbeeldingnr. 14: Stelschroeven
3.
Zet de montageblokken van aandrijving waterpas:
OPMERKING:
Verwijder al het vuil van de montagekussens om ervoor te zorgen dat de juiste nivellering
wordt bereikt. Wanneer u dat niet doet, kan dit leiden tot schade aan apparatuur of vermin-
derde prestaties.
a)
Leg een precisiewaterpas in de lengterichting op een van de twee blokken.
b)
Leg de andere precisiewaterpas dwars op de uiteinden van de twee blokken.
c)
Zet de blokken waterpas door de vier stelschroeven in de hoeken af te stellen.
Zorg dat de afleeswaarden van beide precisiewaterpassen zo dicht mogelijk bij de nul staan.
4.
Draai de middelste stelschroeven omlaag totdat deze op de platen op het funderingsoppervlak
rusten.
5.
Zet de montageblokken van de pomp waterpas:
OPMERKING:
Verwijder al het vuil van de montagekussens om ervoor te zorgen dat de juiste nivellering
wordt bereikt. Wanneer u dat niet doet, kan dit leiden tot schade aan apparatuur of vermin-
derde prestaties.
a)
Leg een precisiewaterpas in de lengterichting op een van de twee blokken.
24
2
4
Model 3700i API610 / Type OH2 Handleiding voor installatie, bediening en onderhoud
