6.5 Inspecties bij voormontage
6.5.5.2 Inspectie van slijtring waaier TIR

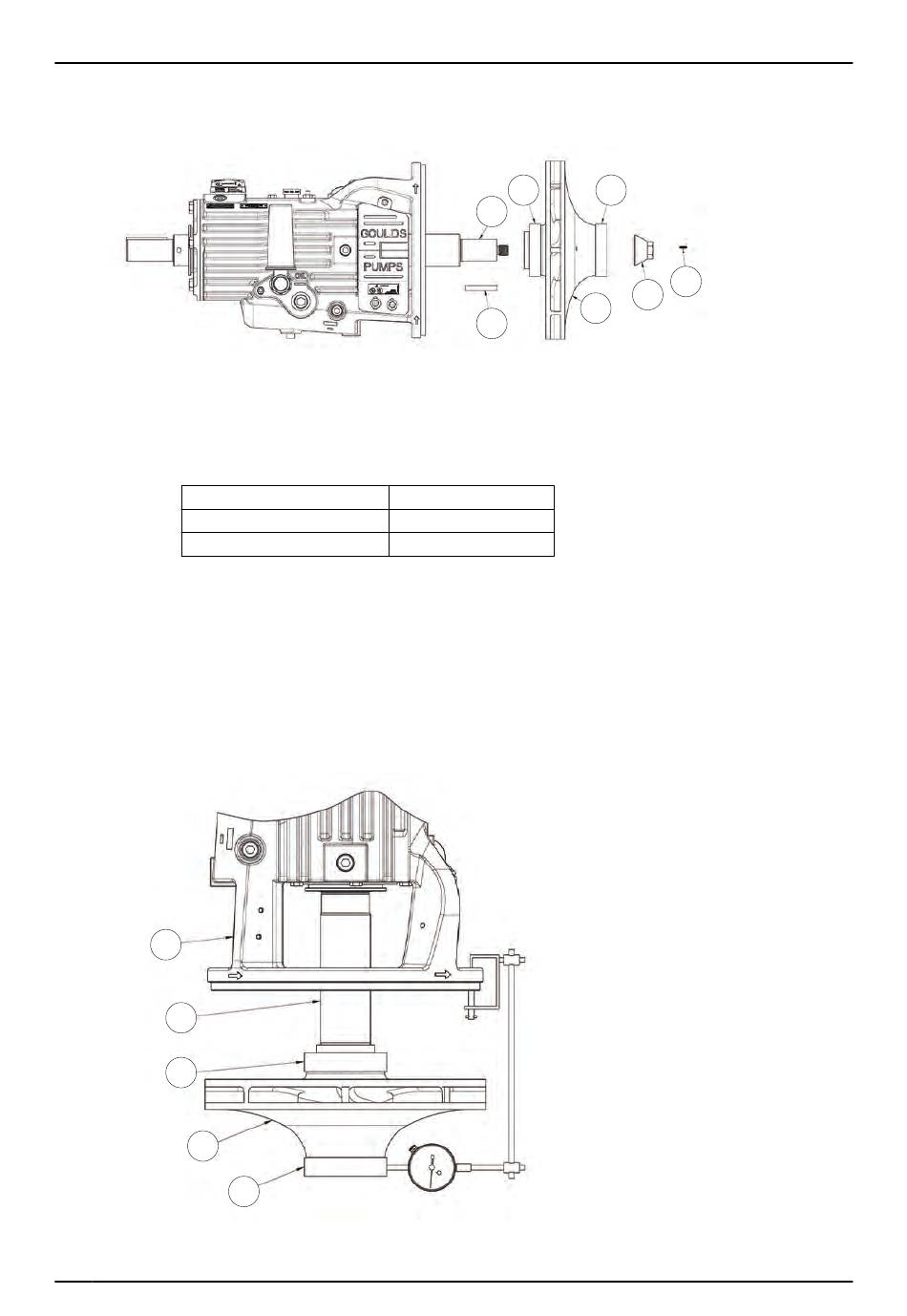

Afbeeldingnr. 64: Waaier
1.
Monteer de waaier:
a)
Installeer de waaierspie (178) op de as van het gemonteerde lagerframe waarvan het af-
dichtingsdeksel is verwijderd en waarop de afwijkingen binnen de opgegeven specificaties
in de onderstaande tabel liggen. De spie moet in de bovenste positie (12 uur) komen om de
waaier te kunnen installeren.
< 5" diameter
5" tot 8" diameter
> 8" diameter
b)
Breng de waaier (101) op de as (122) aan.
c)
Bevestig de waaier stevig met een waaierschroef (198) of waaiermoer (304).
2.
Controleer de slijtringafwijking van de waaier:
a)
Monteer de meetklok.
b)
Draai de as zodat de meetklok 360° over het oppervlak van de waaierslijtring (202) aan de
behuizingszijde loopt.
c)
Herhaal de stappen a en b voor de slijtring (203) aan de dekselzijde van de afdichtingska-
mer.
228
122
203
101
Afbeeldingnr. 65: Slijtringafwijking van de waaier
84
0,003
0,004
0,005
202
Model 3700i API610 / Type OH2 Handleiding voor installatie, bediening en onderhoud
203
202
122
304
101
178
198A
